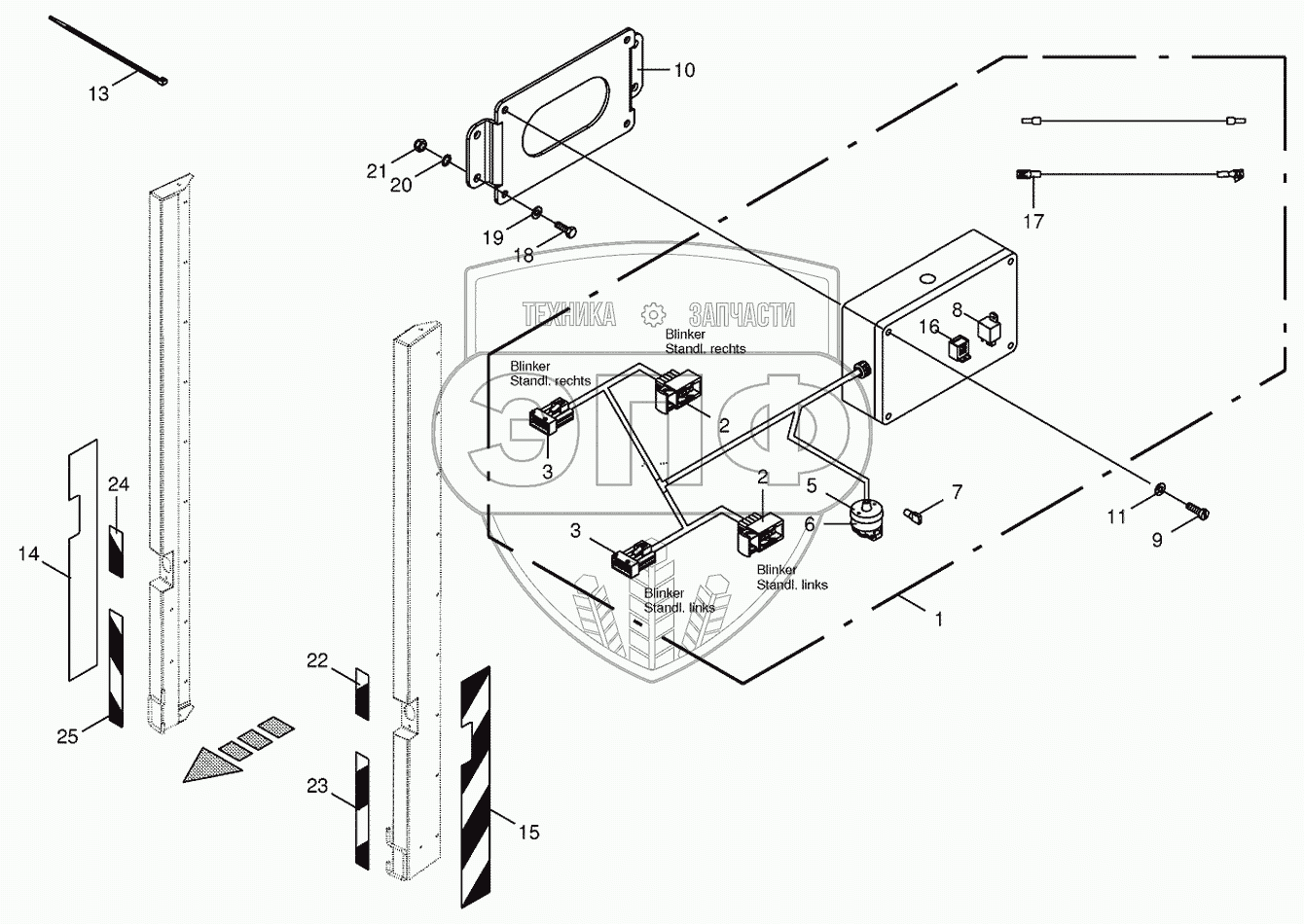

Каталог запасных частей к технике: KRONE BIG-X-500. Indicator/parking light commutation
1
2
2
3
3
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200807191 | Wiring harness | Нет на складе | |
| 2 | 003030730 | Bushing housing-10-pole | Нет на складе | |
| 3 | 003030840 | Plug-10-pole | Нет на складе | |
| 5 | 009245170 | Socket base | Нет на складе | |
| 6 | 009245710 | Socket-7-pole | Нет на складе | |
| 7 | 003026880 | Flat sleeve-red | Нет на складе | |
| 8 | 003015540 | Reversing relay | Нет на складе | |
| 9 | 009034251 | Allen screw | Нет на складе | |
| 10 | 200271590 | Support | Нет на складе | |
| 11 | 009103250 | Washer | Нет на складе | |
| 13 | 009226711 | Cable band | Нет на складе | |
| 14 | 200931090 | Warning foil -right | Нет на складе | |
| 15 | 200931100 | Warning foil -left | Нет на складе | |
| 16 | 003034630 | Attachable sleeve housing | Нет на складе | |
| 17 | 009246940 | Flat sleeve-red | Нет на складе | |
| 18 | 009010040 | Hex head bolt | Нет на складе | |
| 19 | 009104111 | Washer | Нет на складе | |
| 20 | 900013800 | Detent edged washer | Нет на складе | |
| 21 | 009087041 | Locknut | Нет на складе | |
| 22 | 200934110 | Warning foil -left front top | Нет на складе | |
| 23 | 200934120 | Warning foil -left front below | Нет на складе | |
| 24 | 200934140 | Warning foil -right front top | Нет на складе | |
| 25 | 200934130 | Warning foil -right front below | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
