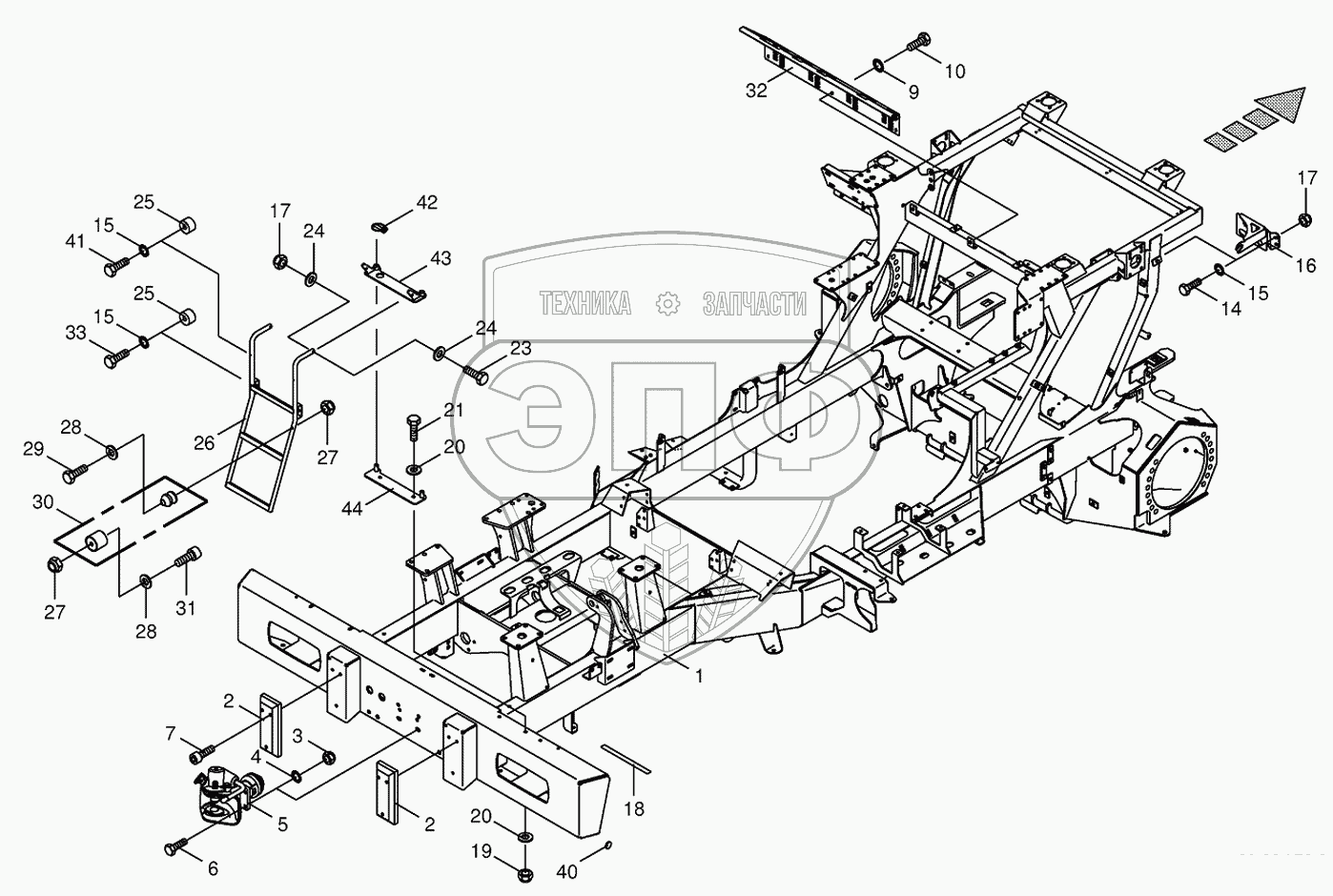

Каталог запасных частей к технике: KRONE BIG-X-500. Frame/trailer hitch/ascending ladder
1
2
2
3
4
5
5
6
7
9
10
14
15
15
15
16
17
17
18
19
20
20
21
23
24
24
25
25
26
27
27
28
28
29
30
31
32
33
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002142500 | Main frame | Нет на складе | |
| 2 | 009242290 | Rubber pad | Нет на складе | |
| 3 | 009087190 | Locknut | Нет на складе | |
| 4 | 009099121 | Detent edged washer | Нет на складе | |
| 5 | 009235170 | Trailer hitch | Нет на складе | |
| 5 | 270066430 | Trailer hitch | Нет на складе | |
| 6 | 009006780 | Hex head bolt | Нет на складе | |
| 7 | 009031452 | Allen screw | Нет на складе | |
| 9 | 009099081 | Detent edged washer | Нет на складе | |
| 10 | 009006120 | Hex head bolt | Нет на складе | |
| 14 | 009006360 | Hex head bolt | Нет на складе | |
| 15 | 009099091 | Detent edged washer | Нет на складе | |
| 16 | 200247260 | Clutch support | Нет на складе | |
| 17 | 009087580 | Locknut | Нет на складе | |
| 18 | 009394041 | Locking tab | Нет на складе | |
| 19 | 009087010 | Locknut | Нет на складе | |
| 20 | 009106090 | Washer | Нет на складе | |
| 21 | 009006570 | Hex head bolt | Нет на складе | |
| 23 | 009014340 | Hex head bolt | Нет на складе | |
| 24 | 009104140 | Washer | Нет на складе | |
| 25 | 270015280 | Rubber pad | Нет на складе | |
| 26 | 200233871 | Ladder-back | Нет на складе | |
| 27 | 009087041 | Locknut | Нет на складе | |
| 28 | 009104111 | Washer | Нет на складе | |
| 29 | 009014121 | Hex head bolt | Нет на складе | |
| 30 | 002508311 | Clamp and buffer | Нет на складе | |
| 31 | 009030451 | Allen screw | Нет на складе | |
| 32 | 003600982 | Intermediate housing | Нет на складе | |
| 33 | 009006320 | Hex head bolt | Нет на складе | |
| 40 | 009388600 | Housing foot | Нет на складе | |
| 41 | 009006380 | Hex head bolt | Нет на складе | |
| 42 | 009170071 | Linch pin | Нет на складе | |
| 43 | 200257370 | Supporting angle | Нет на складе | |
| 44 | 200257330 | Mounting strap | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
