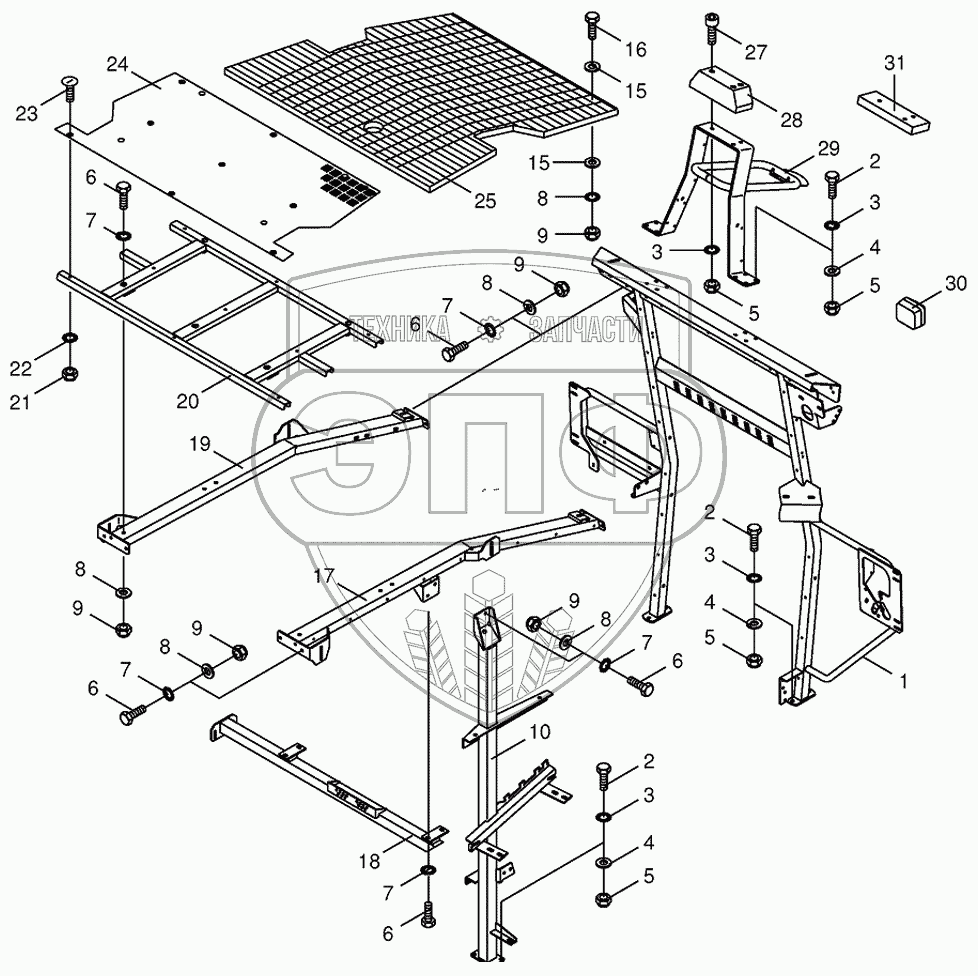

Каталог запасных частей к технике: KRONE BIG-X-500. Panelling frame/Cladding-back top
1
2
2
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
15
15
16
17
18
19
20
21
22
23
24
25
27
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb | Нет на складе | |
| 1 | 200242300 | Rear support | Нет на складе | |
| 2 | 009006560 | Hex head bolt | Нет на складе | |
| 2 | 009006580 | Hex head bolt | Нет на складе | |
| 3 | 009099101 | Detent edged washer | Нет на складе | |
| 4 | 009105061 | Washer | Нет на складе | |
| 5 | 009087010 | Locknut | Нет на складе | |
| 6 | 009006360 | Hex head bolt | Нет на складе | |
| 7 | 009099091 | Detent edged washer | Нет на складе | |
| 8 | 009104140 | Washer | Нет на складе | |
| 9 | 009087580 | Locknut | Нет на складе | |
| 10 | 002131200 | Tank support | Нет на складе | |
| 15 | 009103530 | Washer | Нет на складе | |
| 16 | 009006370 | Hex head bolt | Нет на складе | |
| 17 | 002131801 | Top brace-left | Нет на складе | |
| 18 | 200215571 | Charge air pipe support | Нет на складе | |
| 19 | 002131871 | Top brace-right | Нет на складе | |
| 20 | 002149120 | Roof sheeting carrier | Нет на складе | |
| 21 | 009087060 | Locknut | Нет на складе | |
| 22 | 009099081 | Detent edged washer | Нет на складе | |
| 23 | 009052301 | Coach bolt | Нет на складе | |
| 24 | 002149170 | Roof sheeting | Нет на складе | |
| 25 | 002147360 | Rust-back | Нет на складе | |
| 27 | 009031440 | Allen screw | Нет на складе | |
| 27 | 009031492 | Allen screw | Нет на складе | |
| 28 | 009242310 | Rubber pad | Нет на складе | |
| 29 | 002130960 | Emission uptake-Camera | Нет на складе | |
| 29 | 200202430 | Emission uptake-Mirror | Нет на складе | |
| 30 | 009246350 | Work light | Нет на складе | |
| 31 | 002157130 | Enclosure-optional | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
