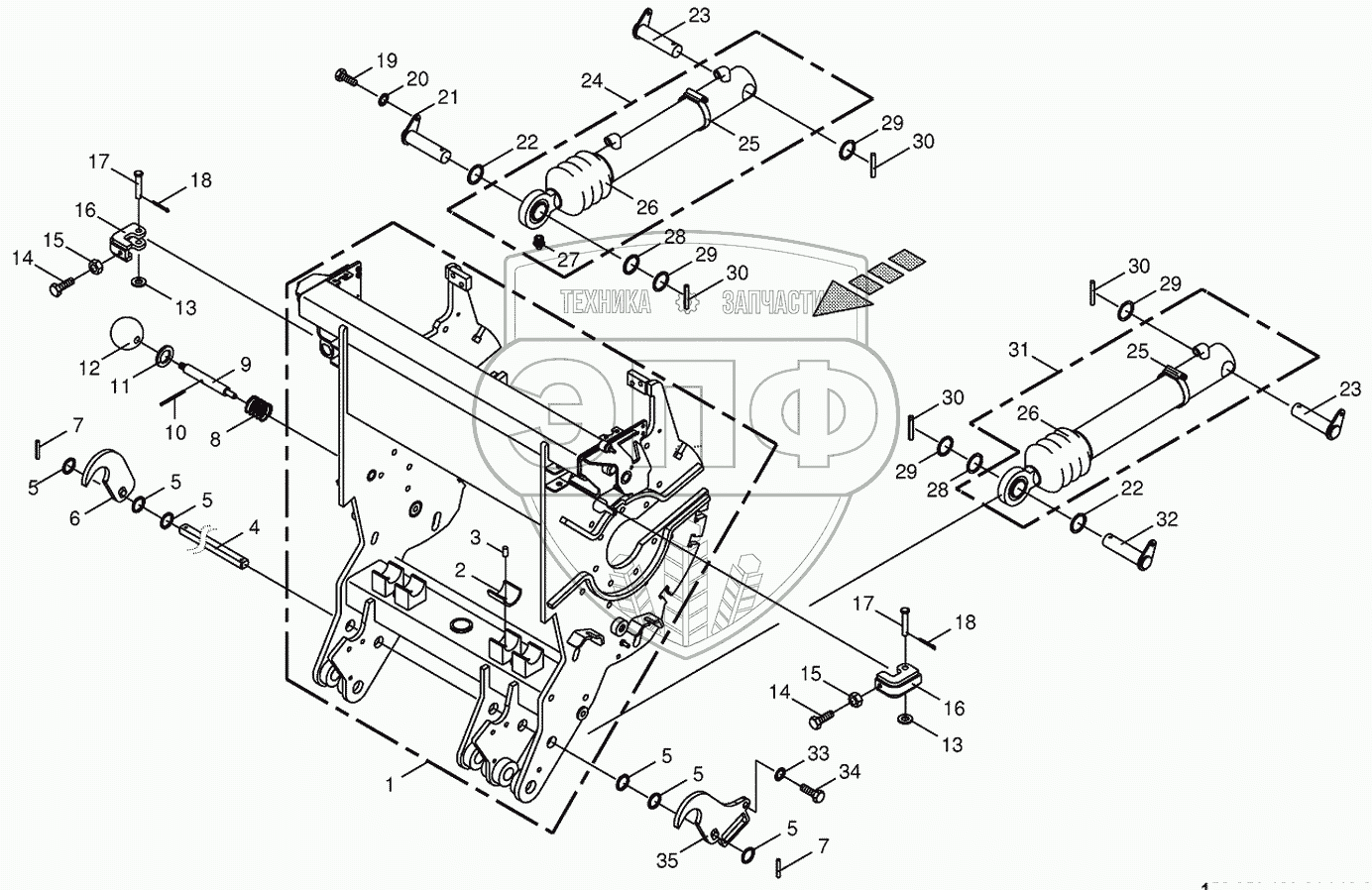

Каталог запасных частей к технике: KRONE BIG-X-500. Chopping drum support
1
2
3
4
5
5
5
5
5
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
22
23
23
24
25
25
25
25
26
26
27
28
28
29
29
29
29
30
30
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188070 | 009188070 | Sealing set | Нет на складе | |
| 009187012 | 009187012 | Sealing set | Нет на складе | |
| 1 | 002153011 | Base frame | Нет на складе | |
| 2 | 002216411 | Sliding bushing | Нет на складе | |
| 3 | 009131810 | Grooved pin | Нет на складе | |
| 4 | 002178031 | Shaft | Нет на складе | |
| 5 | 009107271 | Supporting disc | Нет на складе | |
| 6 | 002178024 | Hook | Нет на складе | |
| 7 | 009126721 | Roll pin | Нет на складе | |
| 8 | 002700400 | Pressure spring | Нет на складе | |
| 9 | 200203600 | Safety pin | Нет на складе | |
| 10 | 009126182 | Roll pin | Нет на складе | |
| 11 | 002280311 | Washer | Нет на складе | |
| 12 | 009195090 | Ball knob | Нет на складе | |
| 13 | 009103031 | Washer | Нет на складе | |
| 14 | 009003451 | Hex head bolt | Нет на складе | |
| 15 | 009082200 | Hex nut | Нет на складе | |
| 16 | 002153990 | Lock | Нет на складе | |
| 17 | 009160190 | Pin | Нет на складе | |
| 18 | 009120671 | Cotter pin | Нет на складе | |
| 19 | 009006380 | Hex head bolt | Нет на складе | |
| 19 | 009006370 | Hex head bolt | Нет на складе | |
| 20 | 009099091 | Detent edged washer | Нет на складе | |
| 21 | 002171153 | Pin | Нет на складе | |
| 22 | 009108850 | Shim ring | Нет на складе | |
| 23 | 002164711 | Pin | Нет на складе | |
| 24 | 009185251 | Hydraulic cylinder | Нет на складе | |
| 25 | 009240040 | Tube clip | Нет на складе | |
| 25 | 009240050 | Tube clip | Нет на складе | |
| 25 | 009240070 | Tube clip | Нет на складе | |
| 26 | 009187980 | Bellows | Нет на складе | |
| 27 | 009192020 | Grease niple | Нет на складе | |
| 28 | 001442385 | Washer | Нет на складе | |
| 29 | 009106611 | Washer | Нет на складе | |
| 30 | 009126482 | Roll pin | Нет на складе | |
| 31 | 002171142 | Hydraulic cylinder | Нет на складе | |
| 32 | 002144290 | Pin | Нет на складе | |
| 33 | 009099121 | Detent edged washer | Нет на складе | |
| 34 | 009006760 | Hex head bolt | Нет на складе | |
| 35 | 002178004 | Hook | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
