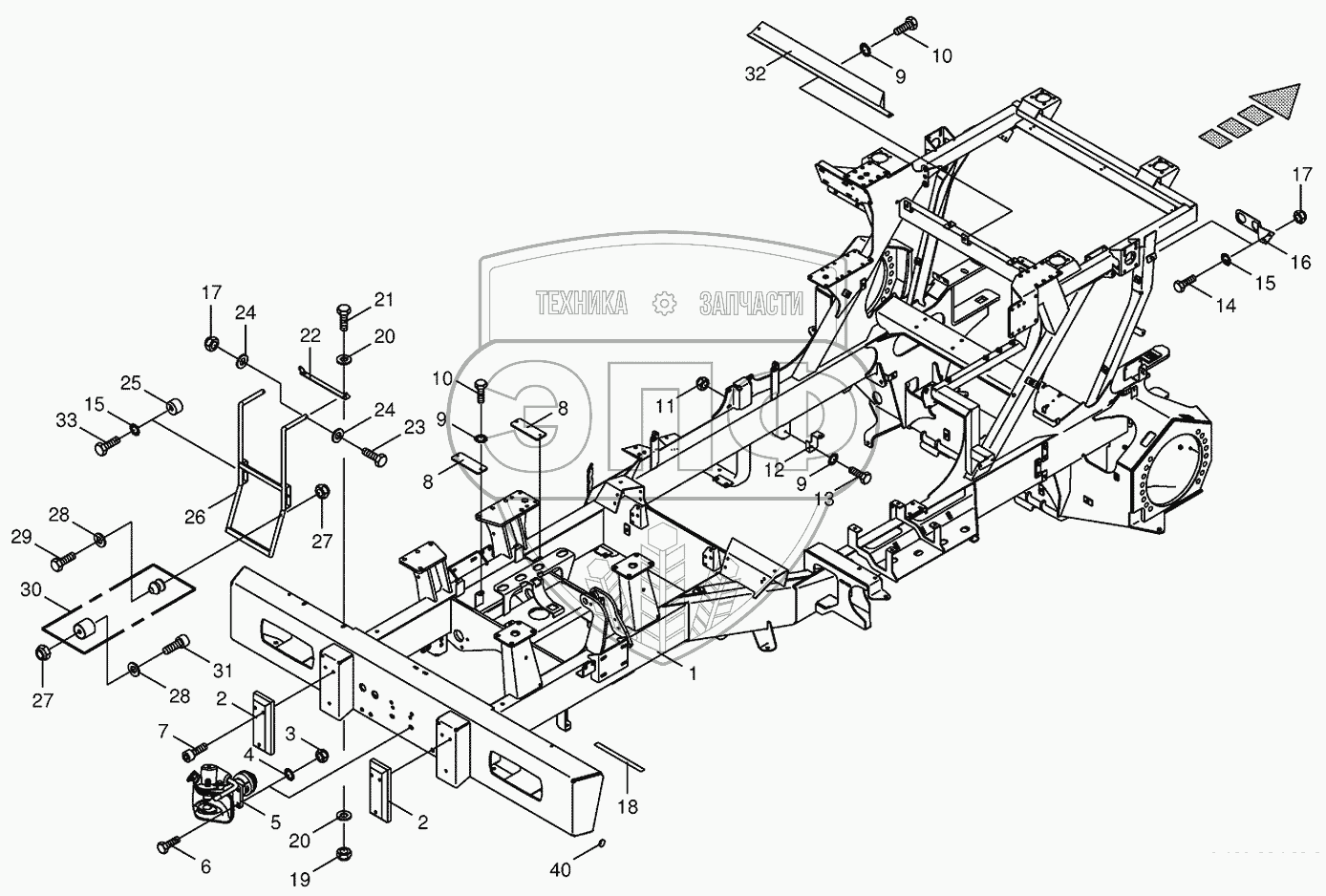

Каталог запасных частей к технике: KRONE BIG-X-500. Frame/trailer hitch/ascending ladder
1
2
2
3
4
5
6
7
8
8
9
9
9
10
10
11
12
13
14
15
15
16
17
17
18
19
20
20
21
22
23
24
24
25
26
27
27
28
28
29
30
31
32
33
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002142500 | Main frame | Нет на складе | |
| 2 | 009242290 | Rubber pad | Нет на складе | |
| 3 | 009087161 | Locknut | Нет на складе | |
| 4 | 009099121 | Detent edged washer | Нет на складе | |
| 5 | 009235170 | Trailer hitch | Нет на складе | |
| 6 | 009006780 | Hex head bolt | Нет на складе | |
| 7 | 009031451 | Allen screw | Нет на складе | |
| 8 | 002191602 | Plate | Нет на складе | |
| 9 | 009099081 | Detent edged washer | Нет на складе | |
| 10 | 009006120 | Hex head bolt | Нет на складе | |
| 11 | 009087060 | Locknut | Нет на складе | |
| 12 | 002156880 | Clutch support | Нет на складе | |
| 13 | 009006160 | Hex head bolt | Нет на складе | |
| 14 | 009006360 | Hex head bolt | Нет на складе | |
| 15 | 009099091 | Detent edged washer | Нет на складе | |
| 16 | 002136840 | Plug fastening | Нет на складе | |
| 17 | 009087580 | Locknut | Нет на складе | |
| 18 | 009394041 | Locking tab | Нет на складе | |
| 19 | 009087010 | Locknut | Нет на складе | |
| 20 | 009106090 | Washer | Нет на складе | |
| 21 | 009006570 | Hex head bolt | Нет на складе | |
| 22 | 002178711 | Hinged bracket | Нет на складе | |
| 23 | 009014340 | Hex head bolt | Нет на складе | |
| 24 | 009104140 | Washer | Нет на складе | |
| 25 | 270015280 | Rubber pad | Нет на складе | |
| 26 | 002178730 | Ladder-back | Нет на складе | |
| 27 | 009087041 | Locknut | Нет на складе | |
| 28 | 009104111 | Washer | Нет на складе | |
| 29 | 009014121 | Hex head bolt | Нет на складе | |
| 30 | 002508311 | Clamp and buffer | Нет на складе | |
| 31 | 009030451 | Allen screw | Нет на складе | |
| 32 | 003600981 | Intermediate housing | Нет на складе | |
| 33 | 009006320 | Hex head bolt | Нет на складе | |
| 40 | 009388600 | Housing foot | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
