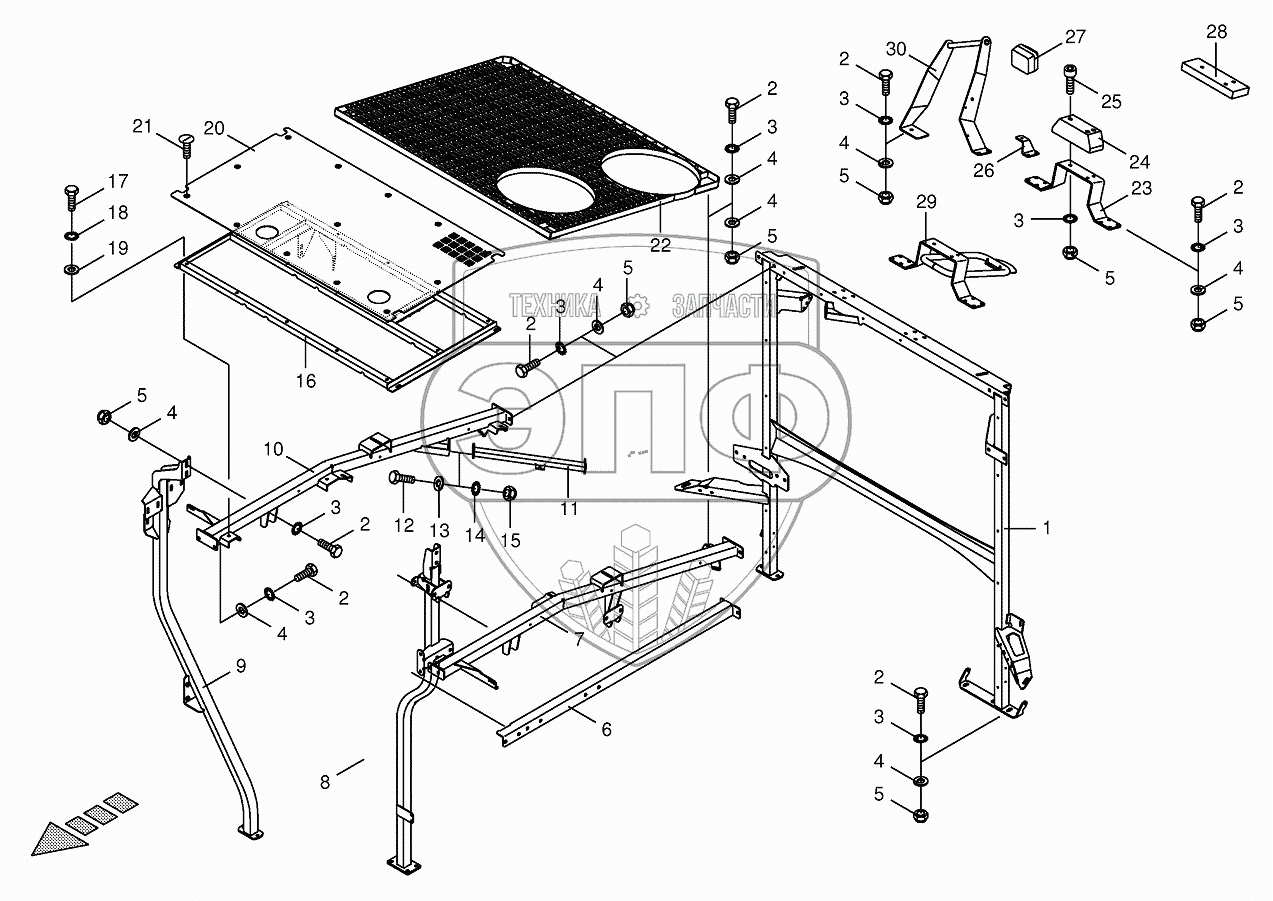

Каталог запасных частей к технике: KRONE BIG-X-1000. Panelling frame/Cladding-back top
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb | Нет на складе | |
| 1 | 200221840 | Rear support | Нет на складе | |
| 2 | 009006560 | Hex head bolt | Нет на складе | |
| 2 | 009006580 | Hex head bolt | Нет на складе | |
| 2 | 009006570 | Hex head bolt | Нет на складе | |
| 3 | 009099101 | Detent edged washer | Нет на складе | |
| 4 | 009105061 | Washer | Нет на складе | |
| 4 | 009103200 | Washer | Нет на складе | |
| 5 | 009087010 | Locknut | Нет на складе | |
| 6 | 200223070 | Stringer-back right | Нет на складе | |
| 7 | 200223300 | Stringer-left back top | Нет на складе | |
| 8 | 200223080 | Tank support | Нет на складе | |
| 9 | 200221620 | Support-right | Нет на складе | |
| 10 | 200223200 | Stringer-right back top | Нет на складе | |
| 11 | 200223890 | Clean air pipe support | Нет на складе | |
| 12 | 009006360 | Hex head bolt | Нет на складе | |
| 13 | 009104140 | Washer | Нет на складе | |
| 14 | 009099091 | Detent edged washer | Нет на складе | |
| 15 | 009087580 | Locknut | Нет на складе | |
| 16 | 200223670 | Roof sheeting carrier | Нет на складе | |
| 17 | 009006140 | Hex head bolt | Нет на складе | |
| 18 | 009099081 | Detent edged washer | Нет на складе | |
| 19 | 009106030 | Washer | Нет на складе | |
| 20 | 200223680 | Cover plate | Нет на складе | |
| 21 | 009052301 | Coach bolt | Нет на складе | |
| 22 | 200223910 | Rust-back | Нет на складе | |
| 23 | 200225370 | Emission uptake-Mirror | Нет на складе | |
| 24 | 009242310 | Rubber pad | Нет на складе | |
| 25 | 009031440 | Allen screw | Нет на складе | |
| 25 | 009031491 | Allen screw | Нет на складе | |
| 26 | 002157110 | Headlight support | Нет на складе | |
| 27 | 009246350 | Work light | Нет на складе | |
| 28 | 002157130 | Enclosure-optional | Нет на складе | |
| 29 | 002134630 | Emission uptake-Camera | Нет на складе | |
| 30 | 200236100 | Mirror support | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
