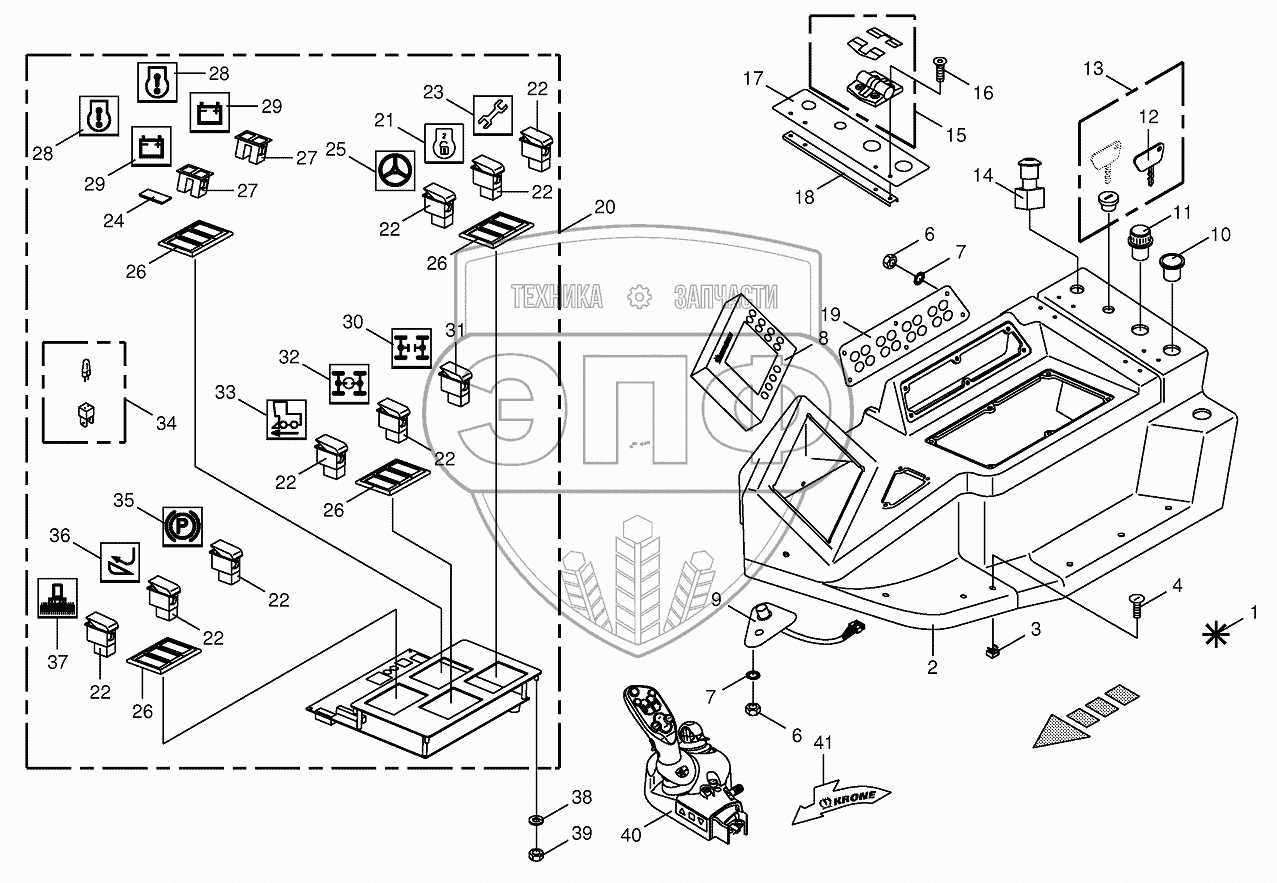

Каталог запасных частей к технике: KRONE BIG-X-1000. Control box mounting parts-top
1
2
3
4
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
22
22
23
24
25
26
26
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200806070 | 200806070 | Battery | Нет на складе | |
| 1 | 200216270 | Control box-cpl. | Нет на складе | |
| 2 | 002208301 | Control box-top part headstock | Нет на складе | |
| 3 | 009095470 | Nut | Нет на складе | |
| 4 | 900000360 | Screw | Нет на складе | |
| 6 | 009082071 | Hex nut | Нет на складе | |
| 7 | 009100310 | Spring washer | Нет на складе | |
| 8 | 200803170 | Control terminal-incl. software | Нет на складе | |
| 9 | 003039831 | Incremental giver-with feeler | Нет на складе | |
| 10 | 200803390 | Cigar lighter-socket | Нет на складе | |
| 11 | 003026490 | Cigar lighter | Нет на складе | |
| 12 | 003033490 | Ignition key | Нет на складе | |
| 13 | 003026560 | Ignition switch | Нет на складе | |
| 14 | 200800080 | Instantanequs cut-out switch | Нет на складе | |
| 15 | 270001340 | Hinge | Нет на складе | |
| 16 | 009047690 | Fillister head screw | Нет на складе | |
| 17 | 200203120 | Stiffener | Нет на складе | |
| 18 | 200220900 | Hinge strip | Нет на складе | |
| 19 | 003039820 | Keypad-panel | Нет на складе | |
| 20 | 200803050 | Control unit-panel | Нет на складе | |
| 21 | 200803060 | Switch symbol | Нет на складе | |
| 22 | 003027030 | Switch-6-pole | Нет на складе | |
| 23 | 003028321 | Switch symbol | Нет на складе | |
| 24 | 003026530 | Cover | Нет на складе | |
| 25 | 003028331 | Switch symbol | Нет на складе | |
| 26 | 003027100 | Frame | Нет на складе | |
| 27 | 003026520 | Indicator lamp-incl. bulb | Нет на складе | |
| 28 | 003028201 | Switch symbol | Нет на складе | |
| 29 | 003028211 | Switch symbol | Нет на складе | |
| 30 | 003028191 | Switch symbol | Нет на складе | |
| 31 | 003028050 | Switch | Нет на складе | |
| 32 | 003028311 | Switch symbol | Нет на складе | |
| 33 | 003028172 | Switch symbol | Нет на складе | |
| 34 | 003021070 | Lamp socket with bulb | Нет на складе | |
| 35 | 003028181 | Switch symbol | Нет на складе | |
| 36 | 003031370 | Switch symbol | Нет на складе | |
| 37 | 003028141 | Switch symbol | Нет на складе | |
| 38 | 009104111 | Washer | Нет на складе | |
| 39 | 009082080 | Hex nut | Нет на складе | |
| 40 | 200803080 | Multifunction lever | Нет на складе | |
| 41 | 003031410 | Tag | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
