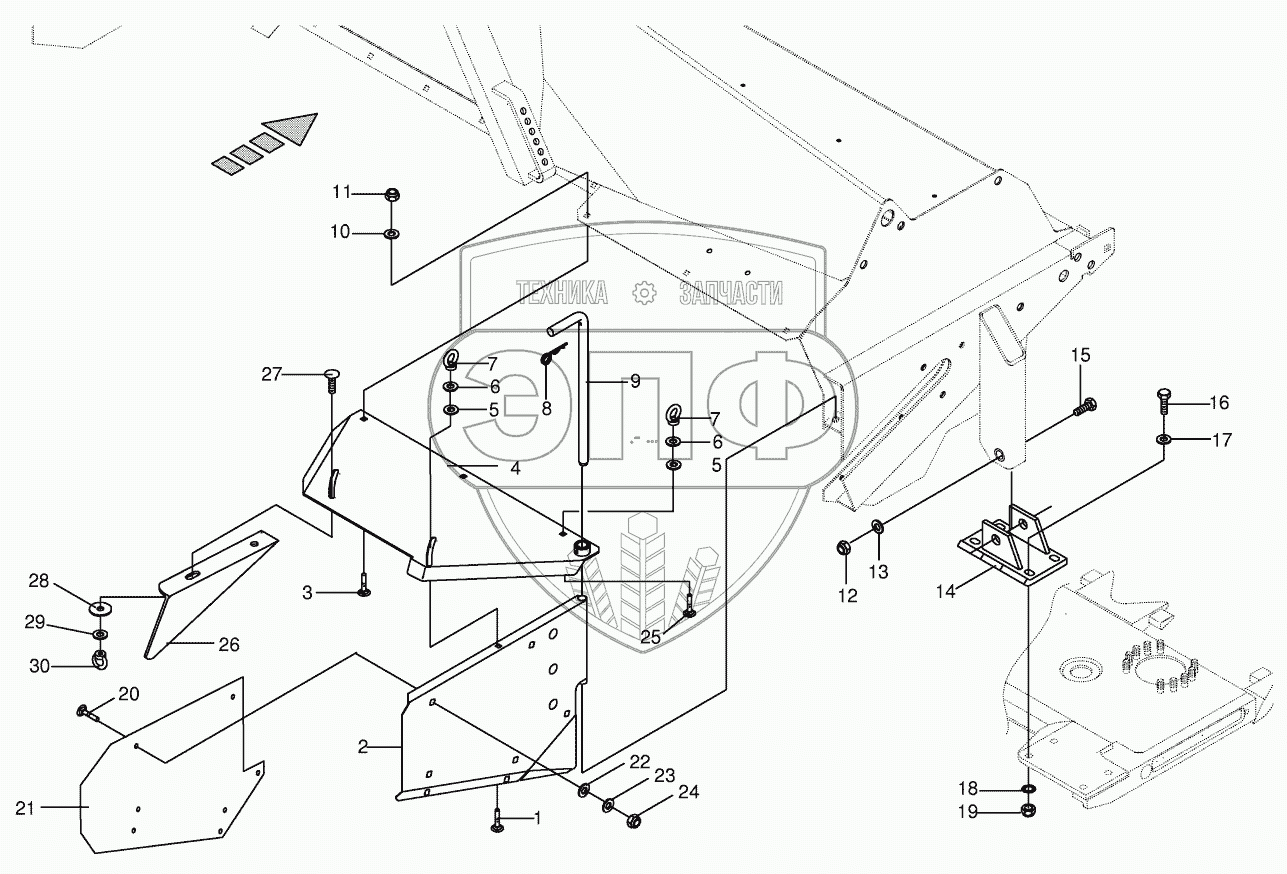

Каталог запасных частей к технике: KRONE BIG-M-II. Swathlaying-front
/11.gif)
1
2
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009048823 | Coach bolt | Нет на складе | |
| 2 | 002562730 | Swath door-right | Нет на складе | |
| 2 | 002562720 | Swath door-left | Нет на складе | |
| 3 | 009048501 | Coach bolt | Нет на складе | |
| 4 | 002321971 | Swath cover-right | Нет на складе | |
| 4 | 002321961 | Swath cover-left | Нет на складе | |
| 5 | 009106090 | Washer | Нет на складе | |
| 6 | 009103470 | Washer | Нет на складе | |
| 7 | 009095031 | Lifting eye nut | Нет на складе | |
| 8 | 009171070 | Spring clip | Нет на складе | |
| 9 | 002566712 | Pin | Нет на складе | |
| 10 | 009106240 | Washer | Нет на складе | |
| 11 | 009087580 | Locknut | Нет на складе | |
| 12 | 009087210 | Locknut | Нет на складе | |
| 13 | 009105122 | Washer | Нет на складе | |
| 14 | 002536230 | Plate | Нет на складе | |
| 15 | 009015120 | Hex head bolt | Нет на складе | |
| 16 | 009014510 | Hex head bolt | Нет на складе | |
| 16 | 009014540 | Hex head bolt | Нет на складе | |
| 17 | 009105061 | Washer | Нет на складе | |
| 18 | 009099101 | Detent edged washer | Нет на складе | |
| 19 | 009087010 | Locknut | Нет на складе | |
| 20 | 009047512 | Coach bolt | Нет на складе | |
| 21 | 002562760 | Extension of swath flaps | Нет на складе | |
| 22 | 009105102 | Washer | Нет на складе | |
| 23 | 009099091 | Detent edged washer | Нет на складе | |
| 24 | 009087580 | Locknut | Нет на складе | |
| 25 | 009047451 | Coach bolt | Нет на складе | |
| 26 | 002336440 | Baffle | Нет на складе | |
| 26 | 002336450 | Baffle | Нет на складе | |
| 27 | 009048823 | Coach bolt | Нет на складе | |
| 28 | 009103470 | Washer | Нет на складе | |
| 29 | 009106431 | Washer | Нет на складе | |
| 30 | 009095031 | Lifting eye nut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
