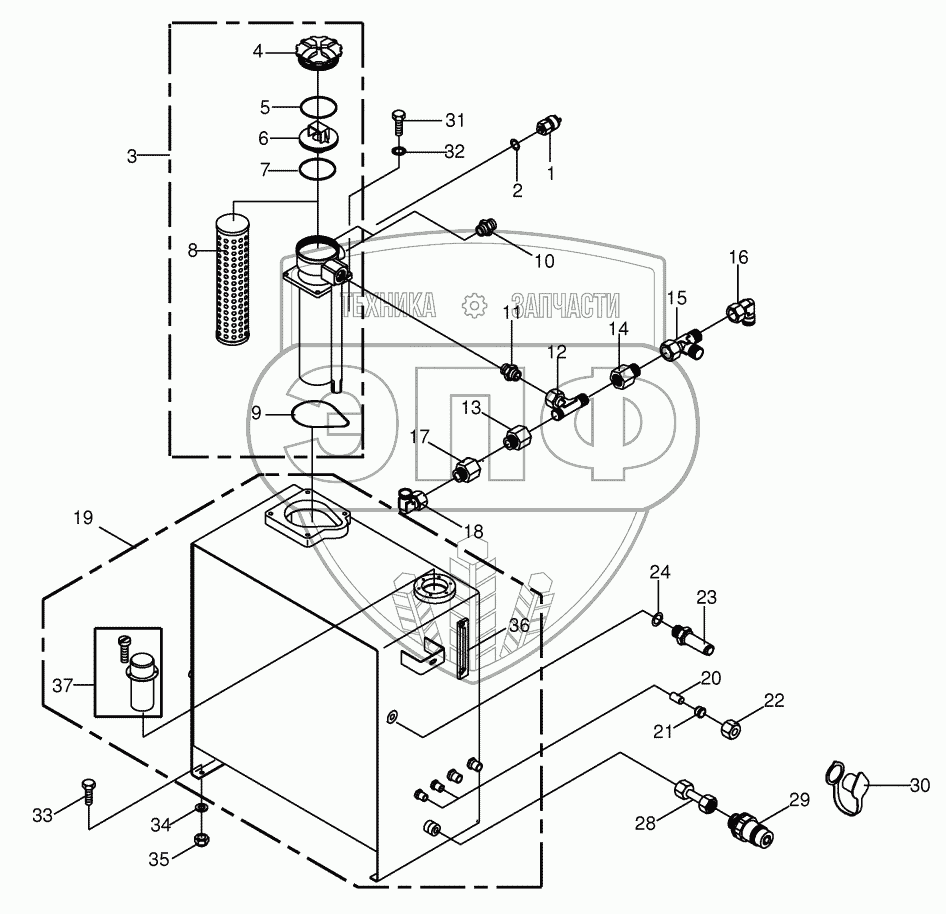

Каталог запасных частей к технике: KRONE BIG-M-II. Hydraulic tank cpl.
/106.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009260291 | 009260291 | Oil-Id.-no.= 1ltr | Нет на складе | |
| 1 | 002297100 | Pressure switch | Нет на складе | |
| 2 | 009377161 | Gasket ring | Нет на складе | |
| 3 | 002297072 | Return-suction filter | Нет на складе | |
| 4 | 009385920 | Cover | Нет на складе | |
| 5 | 009375641 | O-ring | Нет на складе | |
| 6 | 009385930 | Spout | Нет на складе | |
| 7 | 009375661 | O-ring | Нет на складе | |
| 8 | 002297670 | Filter | Нет на складе | |
| 9 | 009375671 | O-ring | Нет на складе | |
| 10 | 009196571 | Male connector | Нет на складе | |
| 11 | 009208201 | Male connector | Нет на складе | |
| 12 | 009208330 | T connector | Нет на складе | |
| 13 | 009208470 | Reducer fitting | Нет на складе | |
| 14 | 009196600 | Reducer fitting | Нет на складе | |
| 15 | 009208270 | Adjustable L connection | Нет на складе | |
| 16 | 009208220 | Angle lug | Нет на складе | |
| 17 | 009209020 | Reducer fitting | Нет на складе | |
| 18 | 009210671 | Angle lug | Нет на складе | |
| 19 | 002329317 | Hydraulic tank | Нет на складе | |
| 20 | 002804111 | Plug | Нет на складе | |
| 21 | 009210461 | Cutting ring | Нет на складе | |
| 22 | 009212060 | Nozzle disc cap | Нет на складе | |
| 23 | 003025100 | Levelling switch | Нет на складе | |
| 24 | 009377171 | Gasket ring | Нет на складе | |
| 28 | 002307440 | Double nipple | Нет на складе | |
| 29 | 009211312 | Sleeve | Нет на складе | |
| 30 | 009211760 | Dust cap-red | Нет на складе | |
| 31 | 009006360 | Hex head bolt | Нет на складе | |
| 32 | 009099091 | Detent edged washer | Нет на складе | |
| 33 | 009006160 | Hex head bolt | Нет на складе | |
| 34 | 009104130 | Washer | Нет на складе | |
| 35 | 009087060 | Locknut | Нет на складе | |
| 36 | 009400291 | Oil level indicator | Нет на складе | |
| 37 | 009400300 | Filler neck | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
