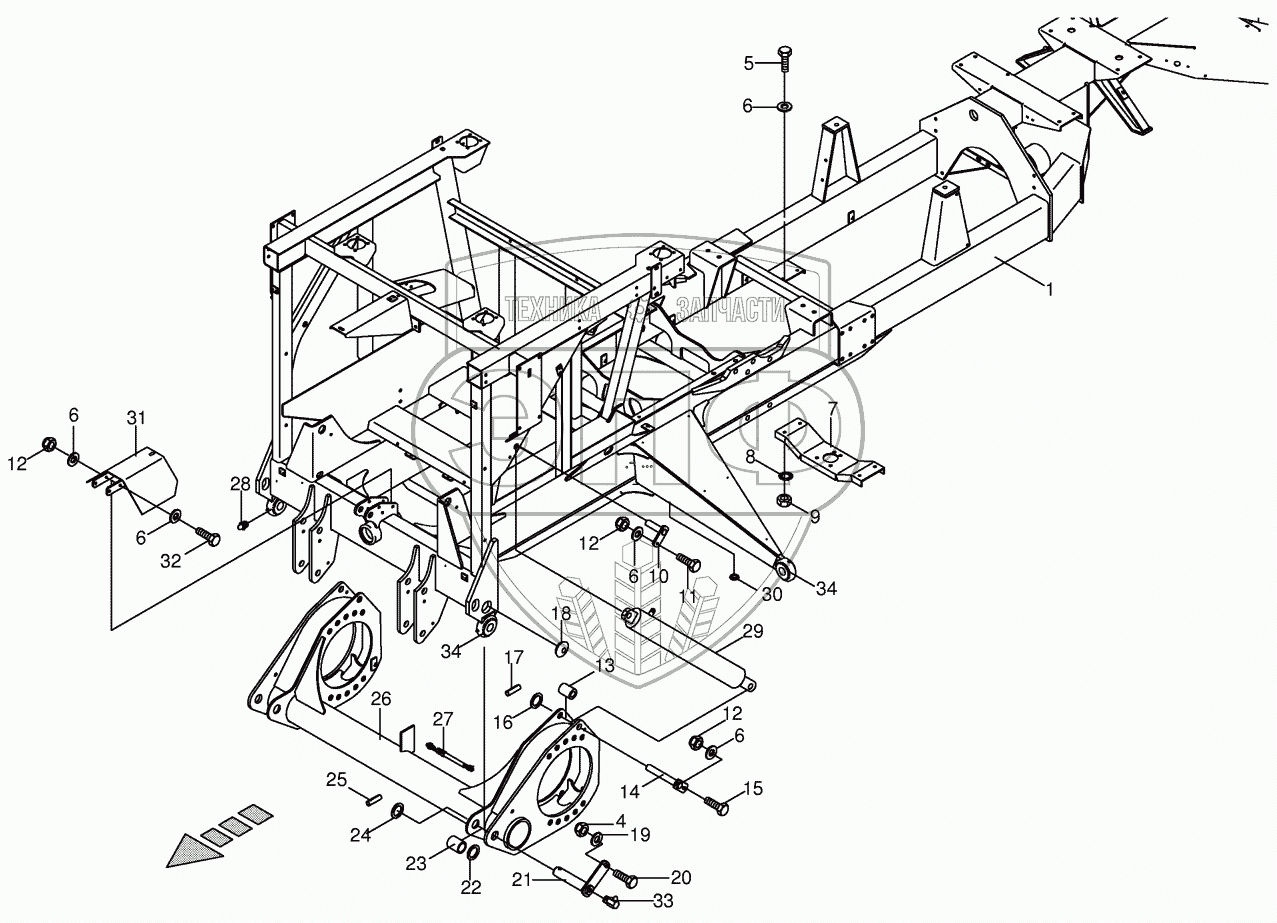

Каталог запасных частей к технике: KRONE BIG-M-II. Frame / axle
/89.gif)
1
4
5
6
6
6
6
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187830 | 009187830 | Sealing set | Нет на складе | |
| 270128630 | 270128630 | Ball joint eye | Нет на складе | |
| 009538230 | 009538230 | Sealing plug | Нет на складе | |
| 1 | 002328017 | Frame | Нет на складе | |
| 4 | 009087010 | Locknut | Нет на складе | |
| 5 | 009006360 | Hex head bolt | Нет на складе | |
| 6 | 009104140 | Washer | Нет на складе | |
| 7 | 002326680 | Traverse | Нет на складе | |
| 8 | 009099091 | Detent edged washer | Нет на складе | |
| 9 | 009082120 | Hex nut | Нет на складе | |
| 10 | 002308471 | Pin | Нет на складе | |
| 11 | 009006380 | Hex head bolt | Нет на складе | |
| 12 | 009087580 | Locknut | Нет на складе | |
| 13 | 001536080 | Bushing | Нет на складе | |
| 14 | 002328683 | Pin | Нет на складе | |
| 15 | 009014310 | Hex head bolt | Нет на складе | |
| 16 | 009105141 | Washer | Нет на складе | |
| 17 | 009127142 | Roll pin | Нет на складе | |
| 18 | 009250010 | Sealing plug | Нет на складе | |
| 19 | 009105061 | Washer | Нет на складе | |
| 20 | 009006580 | Hex head bolt | Нет на складе | |
| 21 | 002328773 | Pin | Нет на складе | |
| 22 | 009108850 | Shim ring | Нет на складе | |
| 22 | 009108910 | Shim ring | Нет на складе | |
| 22 | 009108900 | Shim ring | Нет на складе | |
| 23 | 002329760 | Spacer bushing | Нет на складе | |
| 24 | 009105181 | Washer | Нет на складе | |
| 25 | 009127453 | Roll pin | Нет на складе | |
| 26 | 002328166 | Leading axle | Нет на складе | |
| 27 | 003021643 | Namursensor | Нет на складе | |
| 28 | 009191050 | Grease niple | Нет на складе | |
| 29 | 009184793 | Hydraulic cylinder | Нет на складе | |
| 30 | 009250180 | Sealing plug | Нет на складе | |
| 31 | 002332203 | Guard-for slipping clutch | Нет на складе | |
| 32 | 009010731 | Hex head bolt | Нет на складе | |
| 33 | 009191070 | Grease niple | Нет на складе | |
| 34 | 009232411 | Ball joint | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
