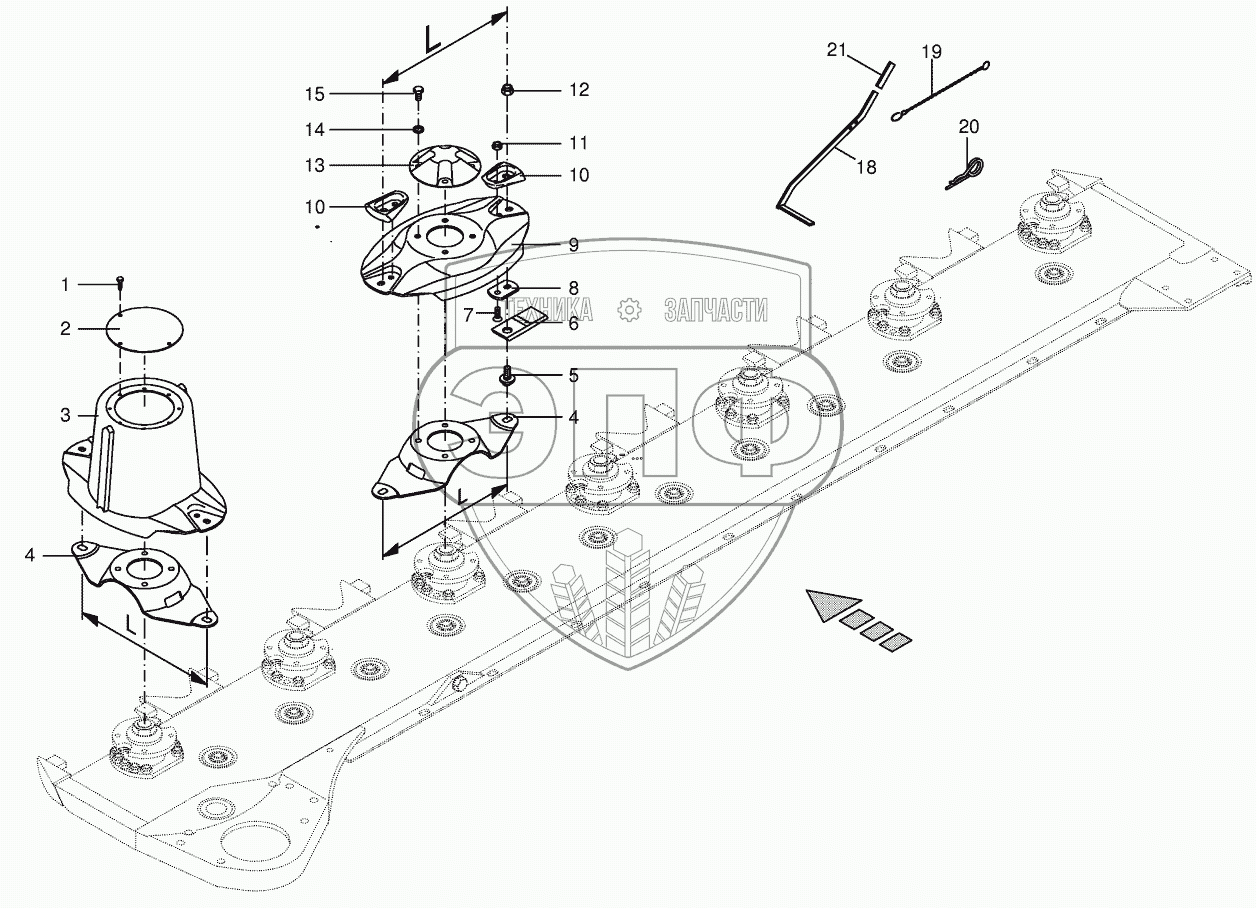

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar with quick coupler
/40.gif)
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069490 | Self-tapping screw | Нет на складе | |
| 2 | 002530521 | Cover | Нет на складе | |
| 3 | 002535322 | Mower drum | Нет на складе | |
| 4 | 002530455 | Knife support-dmAdm | Нет на складе | |
| 5 | 002537450 | Mower pin | Нет на складе | |
| 6 | 001398893 | Knife-right | Нет на складе | |
| 6 | 001398883 | Knife-left | Нет на складе | |
| 7 | 009040453 | Countersunkscrew | Нет на складе | |
| 8 | 002530423 | Knife support | Нет на складе | |
| 9 | 002535312 | Mower disc | Нет на складе | |
| 10 | 002537430 | Guard | Нет на складе | |
| 11 | 009087580 | Locknut | Нет на складе | |
| 12 | 009080560 | Self-locking nut | Нет на складе | |
| 13 | 002530470 | Cover | Нет на складе | |
| 14 | 009099091 | Detent edged washer | Нет на складе | |
| 15 | 009006370 | Hex head bolt | Нет на складе | |
| 18 | 002320050 | Special key for blades-incl. handle | Нет на складе | |
| 19 | 009226512 | Chain | Нет на складе | |
| 20 | 009171030 | Spring clip | Нет на складе | |
| 21 | 009250160 | Handle | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
