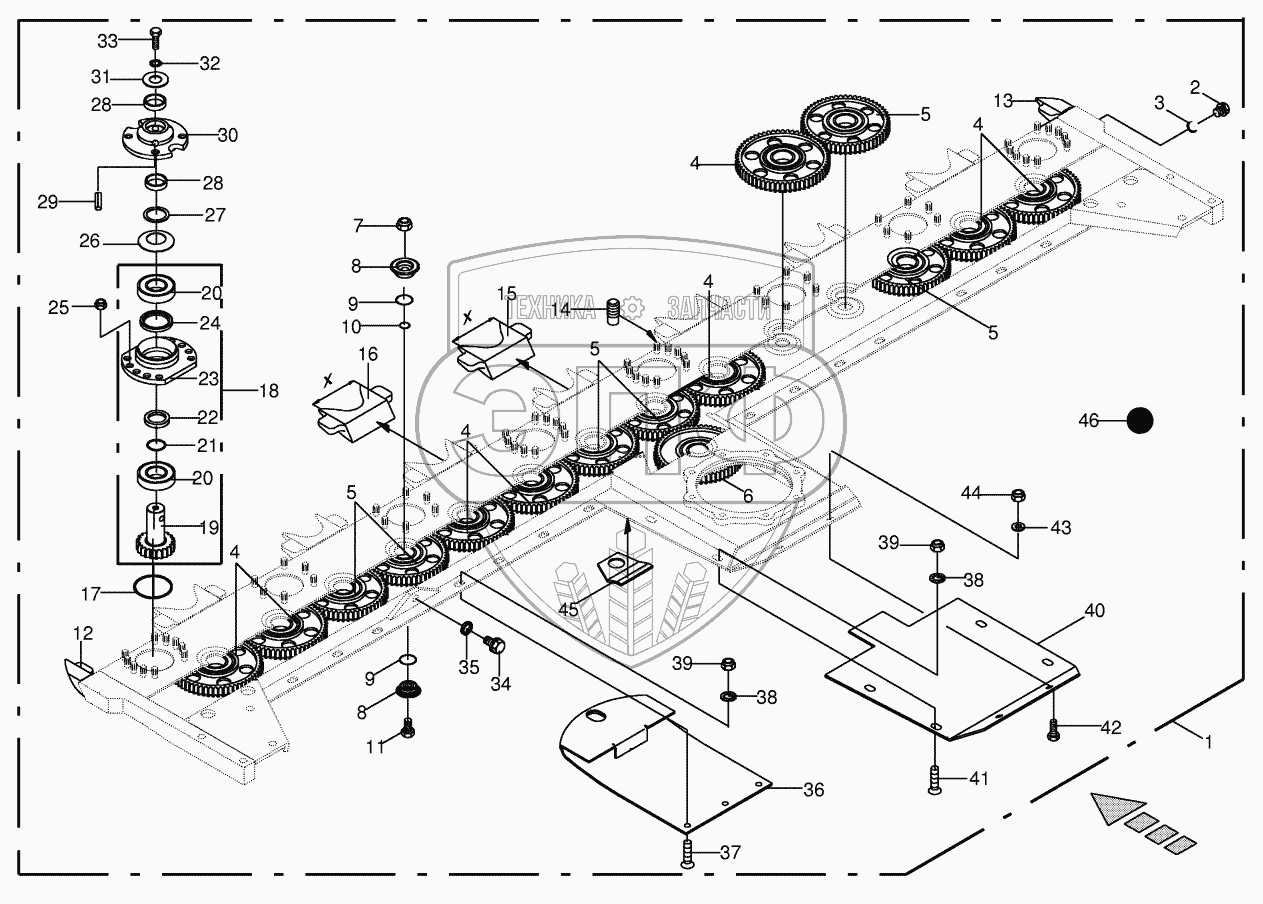

Каталог запасных частей к технике: KRONE BIG-M-II. Cutter bar - shear protection - lateral
/14.gif)
1
2
3
4
4
4
4
4
5
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200302300 | Cutter bar-CV | Нет на складе | |
| 2 | 009060101 | Screw plug | Нет на складе | |
| 3 | 009377270 | Gasket ring | Нет на складе | |
| 4 | 002530300 | Spur gear | Нет на складе | |
| 5 | 002320480 | Spur gear | Нет на складе | |
| 6 | 002530330 | Spur gear | Нет на складе | |
| 7 | 009096110 | Self-locking nut | Нет на складе | |
| 8 | 002530201 | Clamping piece | Нет на складе | |
| 9 | 009375790 | O-ring | Нет на складе | |
| 10 | 009375780 | O-ring | Нет на складе | |
| 11 | 009003351 | Hex head bolt | Нет на складе | |
| 12 | 002530153 | Sheet edge-left | Нет на складе | |
| 13 | 002530163 | Sheet edge-right | Нет на складе | |
| 14 | 009064040 | Weld. pin | Нет на складе | |
| 15 | 002320471 | Sheet edge | Нет на складе | |
| 16 | 002535470 | Sheet edge | Нет на складе | |
| 17 | 009375760 | O-ring | Нет на складе | |
| 18 | 002537870 | Bearing housing-10 hole | Нет на складе | |
| 19 | 002536552 | Pinion | Нет на складе | |
| 20 | 009303410 | Grooved ball bearing | Нет на складе | |
| 21 | 009375020 | O-ring | Нет на складе | |
| 22 | 002530265 | Spacer ring | Нет на складе | |
| 23 | 002530233 | Bearing housing-single | Нет на складе | |
| 24 | 009360491 | Radial-shaft sealing ring | Нет на складе | |
| 25 | 009087010 | Locknut | Нет на складе | |
| 26 | 002530281 | Spring washer | Нет на складе | |
| 27 | 009111330 | Shim ring | Нет на складе | |
| 28 | 009349710 | Bearing bush | Нет на складе | |
| 29 | 009125003 | Roll pin | Нет на складе | |
| 29 | 009125053 | Roll pin | Нет на складе | |
| 30 | 002536561 | Rotor hub | Нет на складе | |
| 31 | 009106431 | Washer | Нет на складе | |
| 32 | 009098001 | Detent edged washer | Нет на складе | |
| 33 | 009003710 | Hex head bolt | Нет на складе | |
| 34 | 009060071 | Screw plug | Нет на складе | |
| 35 | 009377210 | Gasket ring | Нет на складе | |
| 36 | 002534801 | Skid | Нет на складе | |
| 37 | 009040631 | Countersunkscrew | Нет на складе | |
| 37 | 009040682 | Countersunkscrew | Нет на складе | |
| 38 | 009099101 | Detent edged washer | Нет на складе | |
| 39 | 009087010 | Locknut | Нет на складе | |
| 40 | 002320621 | Wearing plate | Нет на складе | |
| 41 | 009040622 | Countersunkscrew | Нет на складе | |
| 42 | 009006360 | Hex head bolt | Нет на складе | |
| 43 | 009103530 | Washer | Нет на складе | |
| 44 | 009087580 | Locknut | Нет на складе | |
| 45 | 002320600 | Wearing plate | Нет на складе | |
| 46 | 009261010 | Oil-Id.-no.=1ltr | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
