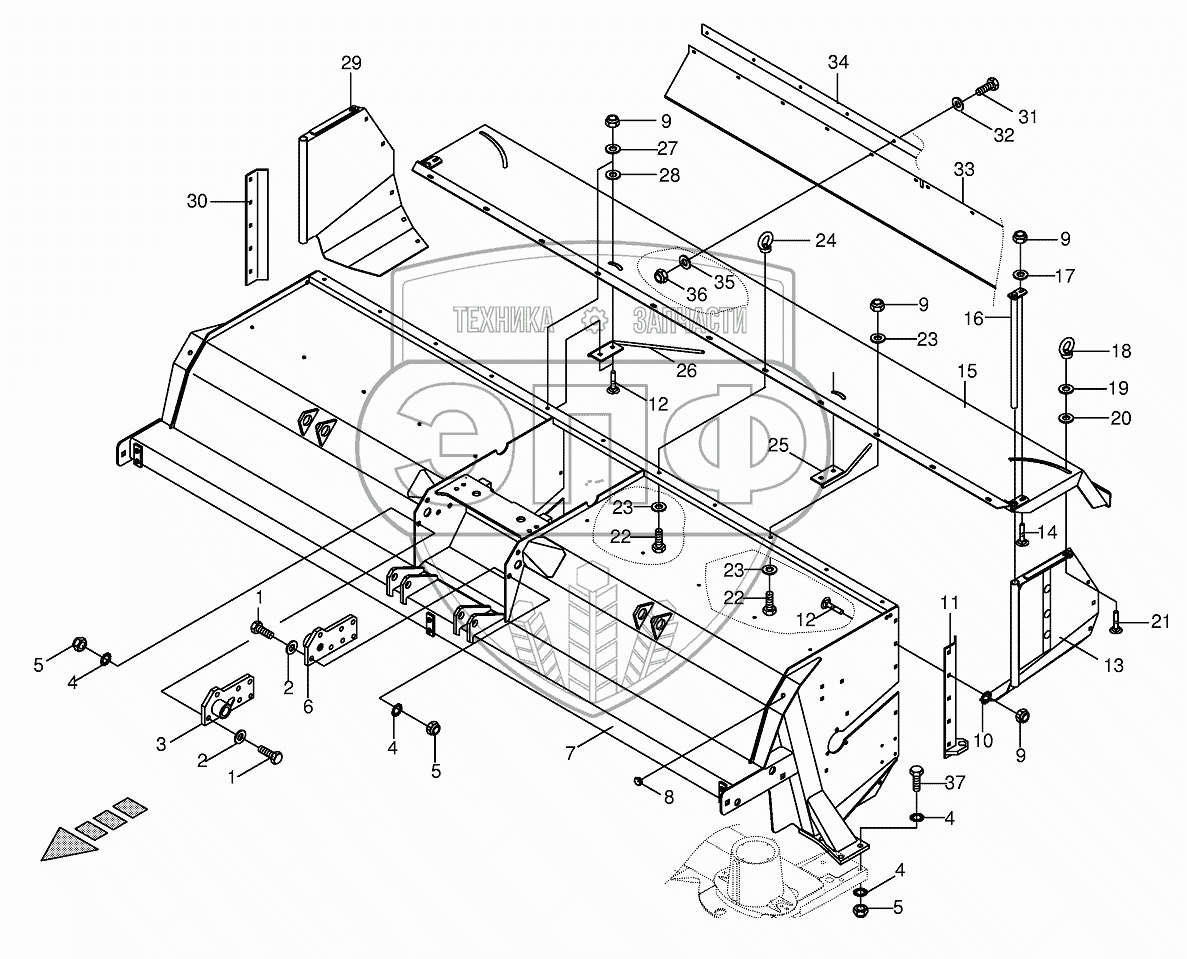

Каталог запасных частей к технике: KRONE BIG-M-II. Tine conditioner housing kpl.-lateral
1
1
2
2
3
4
4
4
4
5
5
5
6
7
8
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006750 | Hex head bolt | Нет на складе | |
| 2 | 009103031 | Washer | Нет на складе | |
| 3 | 002320953 | Attaching strap-right | Нет на складе | |
| 4 | 009099121 | Detent edged washer | Нет на складе | |
| 5 | 009087161 | Locknut | Нет на складе | |
| 6 | 002320943 | Attaching strap-left | Нет на складе | |
| 7 | 002320711 | Tine conditioner housing | Нет на складе | |
| 8 | 009250100 | Sealing plug | Нет на складе | |
| 9 | 009087580 | Locknut | Нет на складе | |
| 10 | 009099091 | Detent edged washer | Нет на складе | |
| 11 | 002321211 | Side plate | Нет на складе | |
| 12 | 009048501 | Coach bolt | Нет на складе | |
| 13 | 002321110 | Swath door-left | Нет на складе | |
| 14 | 009047541 | Coach bolt | Нет на складе | |
| 15 | 002321041 | Baffle plate | Нет на складе | |
| 16 | 002321200 | Hinged tube | Нет на складе | |
| 17 | 009104140 | Washer | Нет на складе | |
| 18 | 009095031 | Lifting eye nut | Нет на складе | |
| 19 | 009105061 | Washer | Нет на складе | |
| 20 | 009103470 | Washer | Нет на складе | |
| 21 | 009048842 | Coach bolt | Нет на складе | |
| 22 | 009014330 | Hex head bolt | Нет на складе | |
| 23 | 009106431 | Washer | Нет на складе | |
| 24 | 009095020 | Lifting eye nut | Нет на складе | |
| 25 | 002321801 | Swather guide rod | Нет на складе | |
| 26 | 002321811 | Swather guide rod | Нет на складе | |
| 27 | 009103530 | Washer | Нет на складе | |
| 28 | 009103400 | Washer | Нет на складе | |
| 29 | 002321120 | Swath door-right | Нет на складе | |
| 30 | 002321221 | Side plate | Нет на складе | |
| 31 | 009006140 | Hex head bolt | Нет на складе | |
| 32 | 009106030 | Washer | Нет на складе | |
| 33 | 002321730 | Plastic cloth | Нет на складе | |
| 34 | 002321740 | Clamping strap | Нет на складе | |
| 35 | 009104130 | Washer | Нет на складе | |
| 36 | 009087060 | Locknut | Нет на складе | |
| 37 | 009006740 | Hex head bolt | Нет на складе | |
| 37 | 009006760 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
