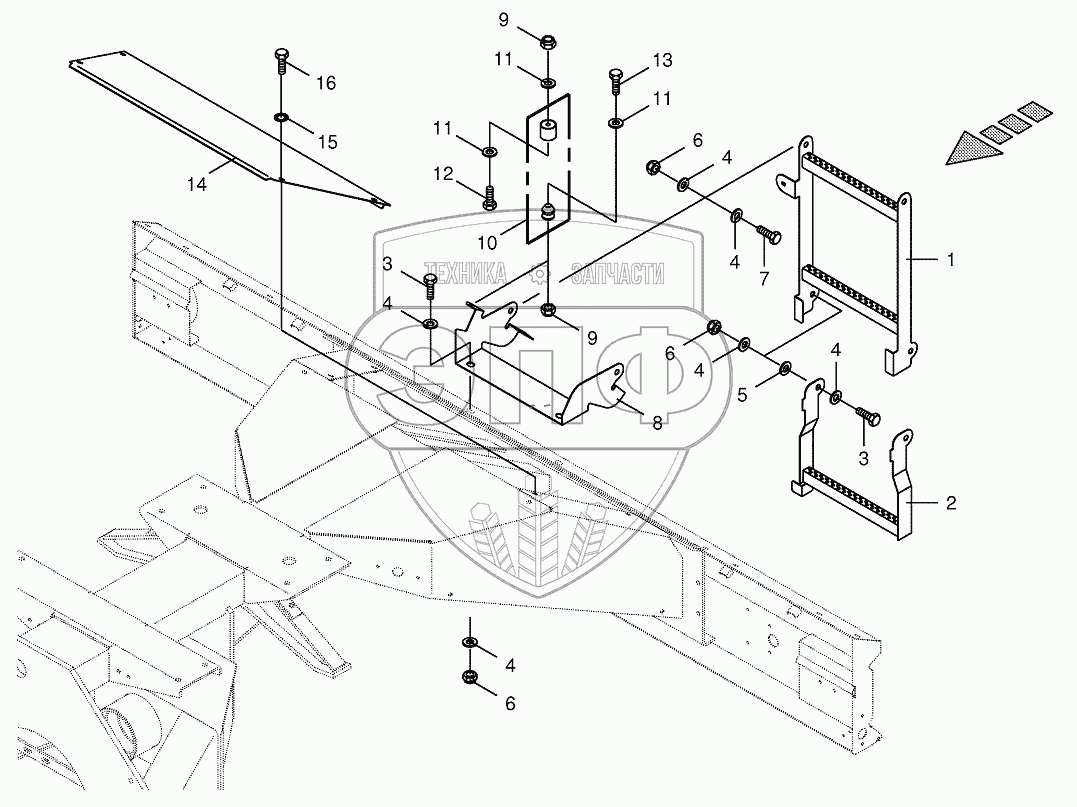

Каталог запасных частей к технике: KRONE BIG-M-420. Ladder-back
/102.gif)
1
2
3
3
4
4
4
4
4
4
4
5
6
6
7
8
9
9
10
11
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200117540 | Ladder-top | Нет на складе | |
| 2 | 200117510 | Ladder-below | Нет на складе | |
| 3 | 009006580 | Hex head bolt | Нет на складе | |
| 4 | 009105061 | Washer | Нет на складе | |
| 5 | 009103200 | Washer | Нет на складе | |
| 6 | 009087010 | Locknut | Нет на складе | |
| 7 | 009006570 | Hex head bolt | Нет на складе | |
| 8 | 200117550 | Ladder fastening | Нет на складе | |
| 9 | 009087041 | Locknut | Нет на складе | |
| 10 | 002508311 | Clamp and buffer | Нет на складе | |
| 11 | 009104111 | Washer | Нет на складе | |
| 12 | 009002391 | Hex head bolt | Нет на складе | |
| 13 | 009002000 | Hex head bolt | Нет на складе | |
| 14 | 002328952 | Guard plate | Нет на складе | |
| 15 | 009099091 | Detent edged washer | Нет на складе | |
| 16 | 009006340 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
