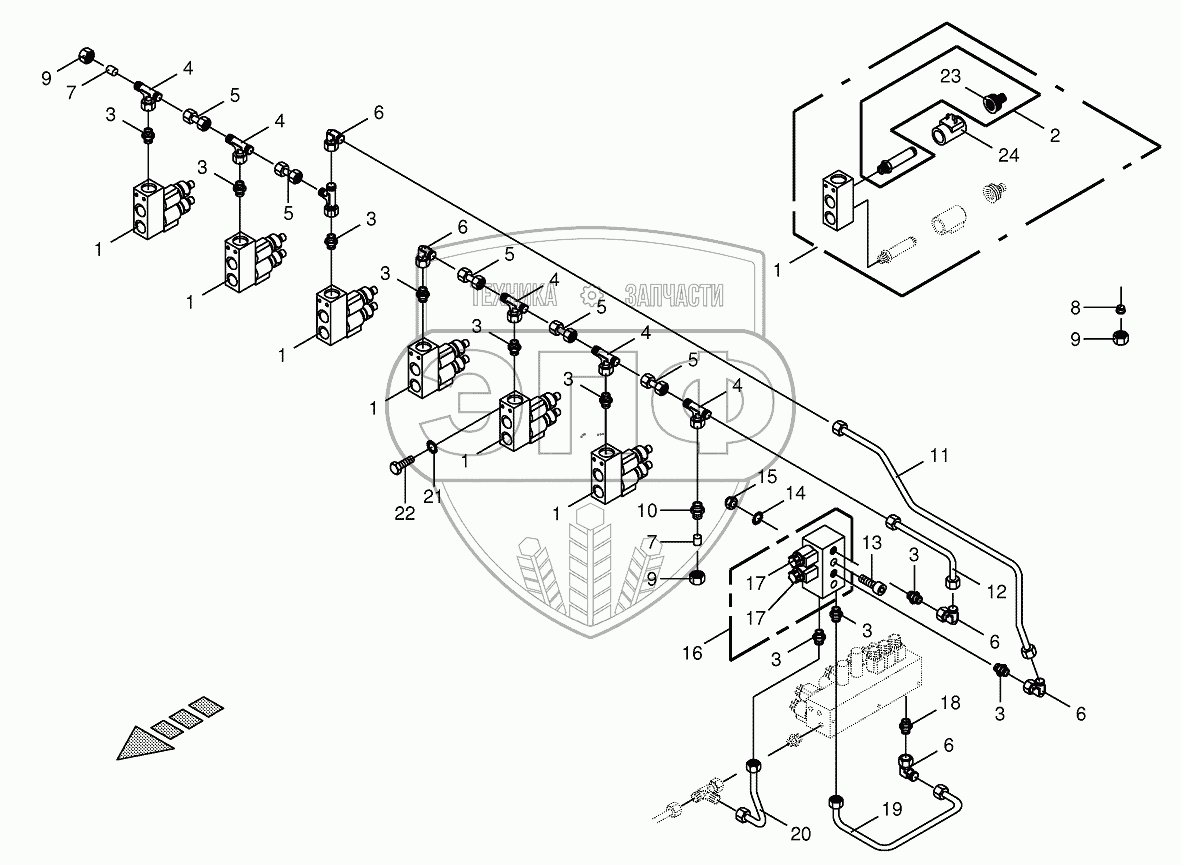

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-control valve
/134.gif)
1
1
1
1
1
1
1
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009190700 | 009190700 | Solenoid coil | Нет на складе | |
| 1 | 009190010 | Control bloc | Нет на складе | |
| 2 | 009190690 | 2/2-Directional-control valve | Нет на складе | |
| 3 | 009209011 | Male connector | Нет на складе | |
| 4 | 009210771 | T-connector | Нет на складе | |
| 5 | 002307430 | Double nipple | Нет на складе | |
| 6 | 009210671 | Angle lug | Нет на складе | |
| 7 | 009193000 | Locking cone w. O-ring | Нет на складе | |
| 8 | 009210461 | Cutting ring | Нет на складе | |
| 9 | 009212060 | Nozzle disc cap | Нет на складе | |
| 10 | 009210541 | Connector | Нет на складе | |
| 11 | 200112410 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 12 | 200112430 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 13 | 009031161 | Allen screw | Нет на складе | |
| 14 | 009099091 | Detent edged washer | Нет на складе | |
| 15 | 009087580 | Locknut | Нет на складе | |
| 16 | 002220760 | Valve block | Нет на складе | |
| 17 | 009190290 | 3/2-Directional-control valve | Нет на складе | |
| 18 | 009197851 | Male connector | Нет на складе | |
| 19 | 200113090 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 20 | 200113100 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 21 | 009099081 | Detent edged washer | Нет на складе | |
| 22 | 009006120 | Hex head bolt | Нет на складе | |
| 23 | 270069670 | Emergency hand operation | Нет на складе | |
| 24 | 009190700 | Solenoid coil | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
