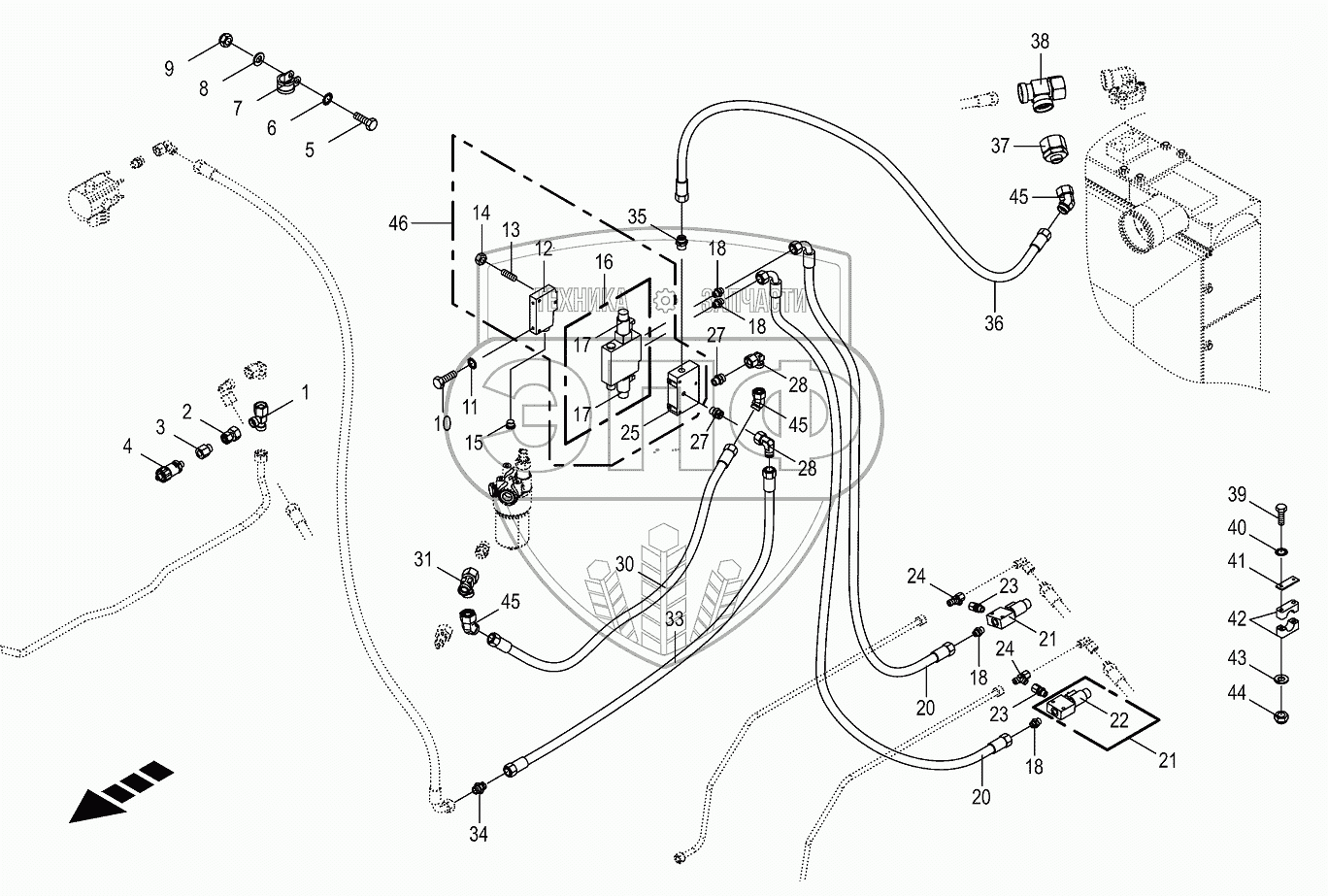

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-automatic pilot
/180.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
20
20
21
21
22
23
23
24
24
25
27
27
28
28
30
31
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009191750 | 009191750 | Solenoid coil | Нет на складе | |
| 270066660 | 270066660 | Protective cap | Нет на складе | |
| 270066640 | 270066640 | Nozzle disc cap | Нет на складе | |
| 1 | 009210750 | Adjustable L connection | Нет на складе | |
| 2 | 270062710 | Reducer fitting | Нет на складе | |
| 3 | 009199550 | Unscrewing connection | Нет на складе | |
| 4 | 003026470 | Pressure sensor | Нет на складе | |
| 5 | 009014250 | Hex head bolt | Нет на складе | |
| 5 | 009006170 | Hex head bolt | Нет на складе | |
| 6 | 009099081 | Detent edged washer | Нет на складе | |
| 7 | 009240620 | Tube clip w. rubber | Нет на складе | |
| 8 | 009104130 | Washer | Нет на складе | |
| 9 | 009087060 | Locknut | Нет на складе | |
| 10 | 009006120 | Hex head bolt | Нет на складе | |
| 11 | 009099081 | Detent edged washer | Нет на складе | |
| 12 | 009208210 | End plate | Нет на складе | |
| 13 | 900005450 | Threaded rod | Нет на складе | |
| 14 | 009080300 | Hex nut | Нет на складе | |
| 15 | 900014640 | Screw plug | Нет на складе | |
| 16 | 009190151 | Direct. valve disc 4/3 slide elect. Prop | Нет на складе | |
| 17 | 009191170 | Control solenoid | Нет на складе | |
| 18 | 009209011 | Male connector | Нет на складе | |
| 20 | 009200830 | High pressure hose line | Нет на складе | |
| 21 | 002203601 | 2/2-way seated valve | Нет на складе | |
| 22 | 009191760 | 2/2-way seated valve | Нет на складе | |
| 23 | 009210931 | Male connector | Нет на складе | |
| 24 | 009210791 | Adjustable L connection | Нет на складе | |
| 25 | 270089660 | Plate | Нет на складе | |
| 27 | 009211741 | Male connector | Нет на складе | |
| 28 | 009211730 | Angle lug | Нет на складе | |
| 30 | 009209801 | High pressure hose line | Нет на складе | |
| 31 | 009212380 | Adjustable L connection | Нет на складе | |
| 33 | 270108560 | High pressure | Нет на складе | |
| 34 | 009211700 | Connector | Нет на складе | |
| 35 | 009197620 | Male connector | Нет на складе | |
| 36 | 009201121 | High pressure hose line | Нет на складе | |
| 37 | 009208470 | Reducer fitting | Нет на складе | |
| 38 | 009208280 | Adjustable L connection | Нет на складе | |
| 39 | 009010060 | Hex head bolt | Нет на складе | |
| 39 | 900001760 | Hex head bolt | Нет на складе | |
| 39 | 009014100 | Hex head bolt | Нет на складе | |
| 40 | 009099061 | Detent edged washer | Нет на складе | |
| 41 | 009251450 | Cover plate | Нет на складе | |
| 42 | 270039060 | Tube clamp-2 halves | Нет на складе | |
| 43 | 009104111 | Washer | Нет на складе | |
| 44 | 009087041 | Locknut | Нет на складе | |
| 45 | 900015240 | Angle lug -45° | Нет на складе | |
| 46 | 270173410 | Control block ISO-Bus steering | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
