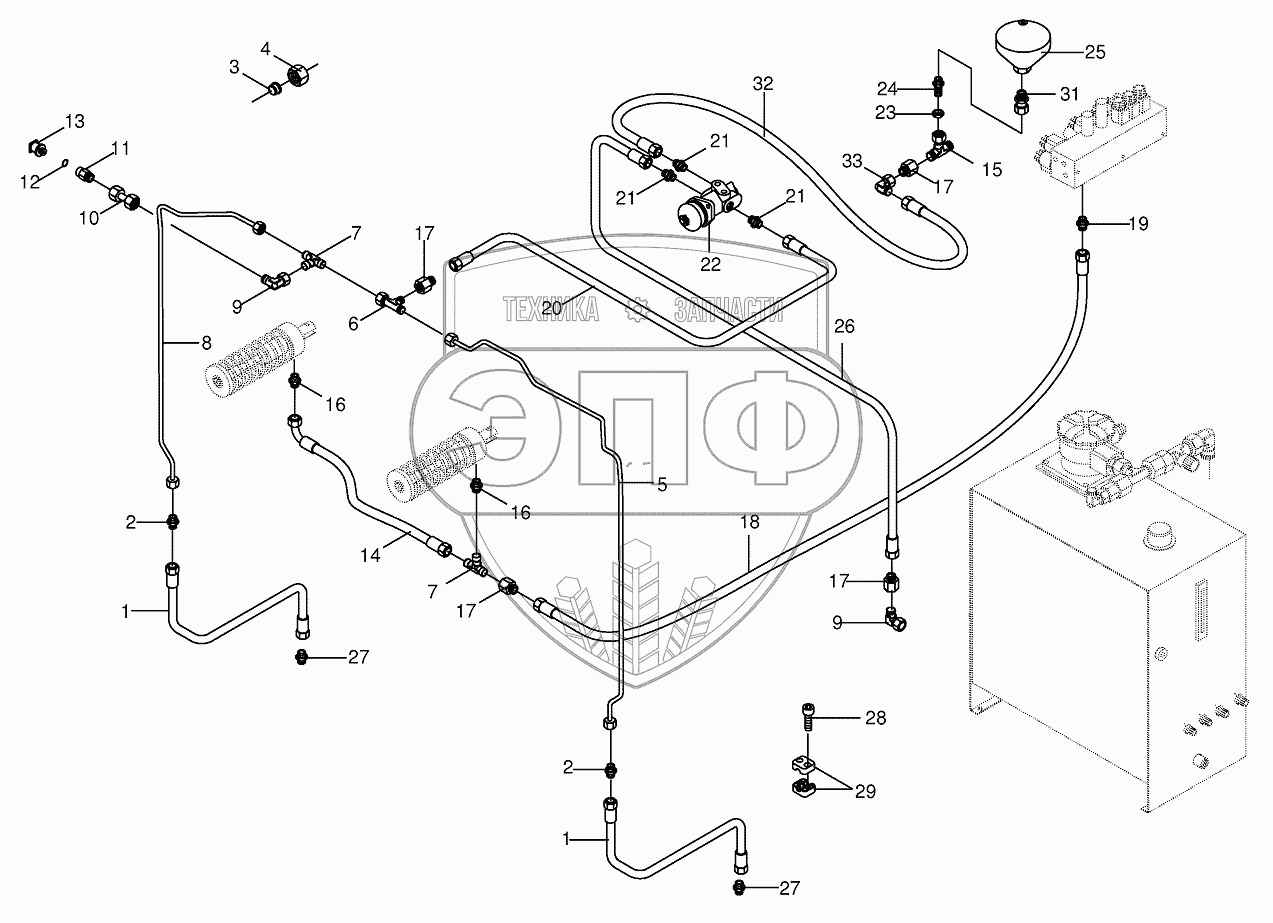

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulic brakes
/137.gif)
1
1
2
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
17
17
18
19
20
21
21
21
22
23
24
25
26
27
27
28
29
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009209883 | Hyd. hose | Нет на складе | |
| 2 | 009208970 | Reducer fitting | Нет на складе | |
| 3 | 009210461 | Cutting ring | Нет на складе | |
| 4 | 009212060 | Nozzle disc cap | Нет на складе | |
| 5 | 002327560 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 6 | 009210791 | Adjustable L connection | Нет на складе | |
| 7 | 009210711 | T connector | Нет на складе | |
| 8 | 002327450 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 9 | 009210671 | Angle lug | Нет на складе | |
| 10 | 002307430 | Double nipple | Нет на складе | |
| 11 | 009199550 | Unscrewing connection | Нет на складе | |
| 12 | 009377171 | Gasket ring | Нет на складе | |
| 13 | 003020292 | Pressure transformer | Нет на складе | |
| 14 | 009209720 | High pressure hose line | Нет на складе | |
| 15 | 009210771 | T-connector | Нет на складе | |
| 16 | 009196300 | Male connector | Нет на складе | |
| 17 | 009210831 | Reducer fitting | Нет на складе | |
| 18 | 009209851 | High pressure hose line | Нет на складе | |
| 19 | 009210592 | Male connector | Нет на складе | |
| 20 | 009209742 | Hyd. hose | Нет на складе | |
| 21 | 009190191 | Male connector | Нет на складе | |
| 22 | 002326010 | Brake valve | Нет на складе | |
| 23 | 009085242 | Hex nut-low form | Нет на складе | |
| 24 | 009210871 | Straight 2-way connector | Нет на складе | |
| 25 | 009211500 | Hydraulic-reservoir | Нет на складе | |
| 26 | 009210253 | Hyd. hose | Нет на складе | |
| 27 | 009197241 | Male connector | Нет на складе | |
| 28 | 009030451 | Allen screw | Нет на складе | |
| 29 | 009251071 | Tube clamp-2 halves | Нет на складе | |
| 31 | 009210931 | Male connector | Нет на складе | |
| 32 | 009209681 | Hyd. hose | Нет на складе | |
| 33 | 009212250 | Angle lug | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
