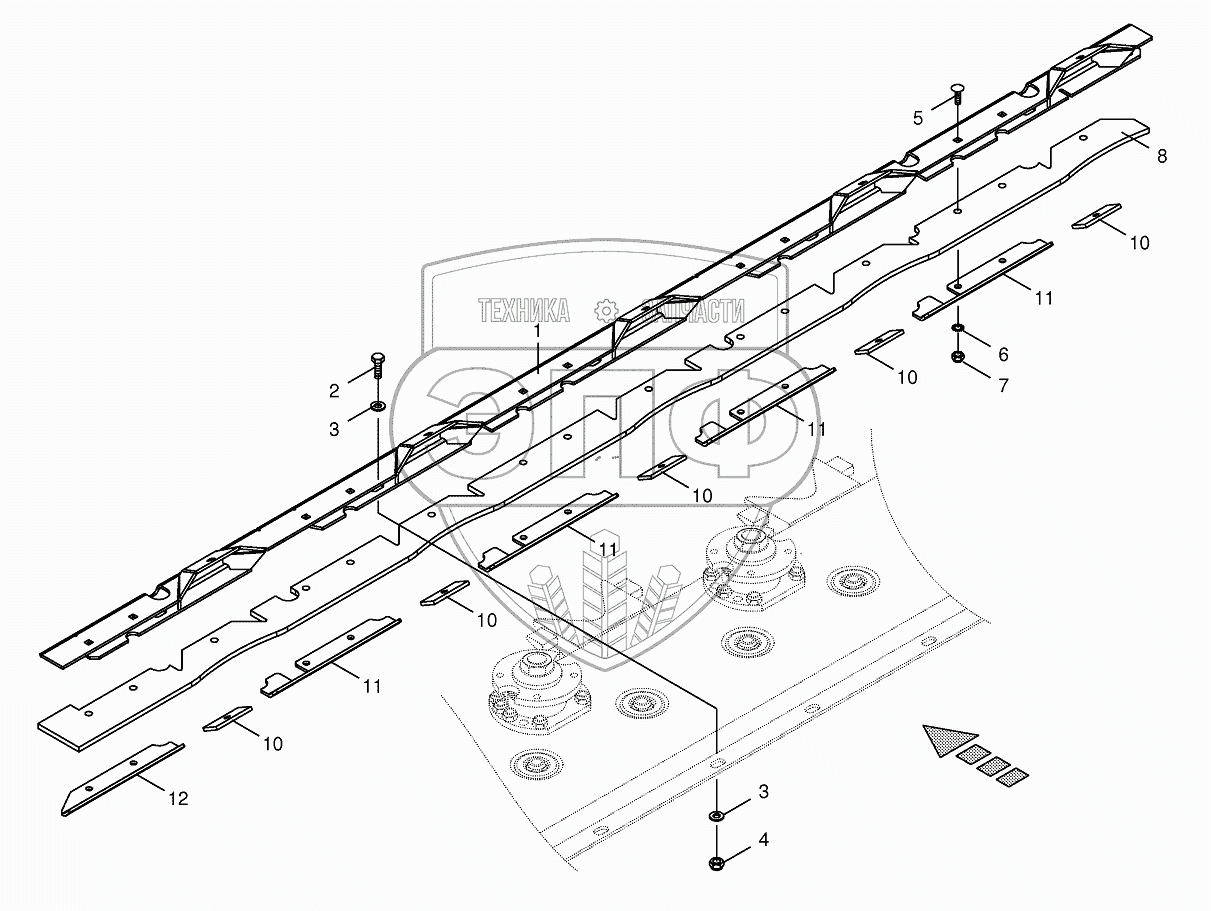

Каталог запасных частей к технике: KRONE BIG-M-420. Guide plate
/43.gif)
1
2
3
3
4
5
6
7
8
10
10
10
11
11
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200124791 | Guide plate | Нет на складе | |
| 2 | 009006580 | Hex head bolt | Нет на складе | |
| 3 | 009103200 | Washer | Нет на складе | |
| 4 | 009087010 | Locknut | Нет на складе | |
| 5 | 009047322 | Coach bolt | Нет на складе | |
| 6 | 009099081 | Detent edged washer | Нет на складе | |
| 7 | 009087060 | Locknut | Нет на складе | |
| 8 | 200124771 | Rubber lip | Нет на складе | |
| 10 | 200124730 | Holding plate | Нет на складе | |
| 11 | 200124741 | Holding plate | Нет на складе | |
| 12 | 200134941 | Holding plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
