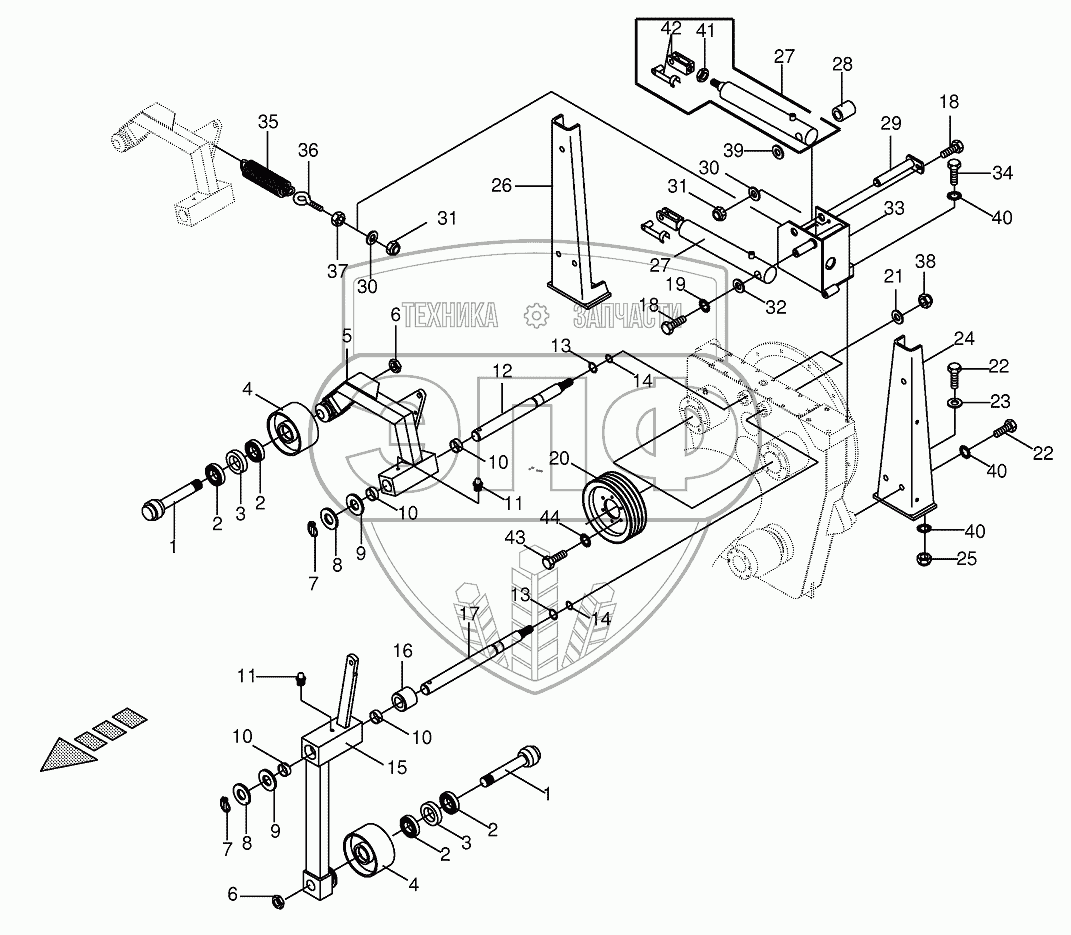

Каталог запасных частей к технике: KRONE BIG-M-400. Tensioning device on auxiliary gearbox
/84.gif)
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
12
13
13
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187330 | 009187330 | Sealing set | Нет на складе | |
| 1 | 002291363 | Bearing bolt | Нет на складе | |
| 2 | 009305361 | Grooved ball bearing | Нет на складе | |
| 3 | 002307951 | Bushing | Нет на складе | |
| 4 | 002308651 | Jockey pulley | Нет на складе | |
| 5 | 002326420 | Belt tensioner-right, incl. bushing | Нет на складе | |
| 6 | 009085411 | Hex nut-low form | Нет на складе | |
| 7 | 009170122 | Linch pin | Нет на складе | |
| 8 | 009103340 | Washer | Нет на складе | |
| 9 | 009107271 | Supporting disc | Нет на складе | |
| 10 | 009349300 | Bearing bush | Нет на складе | |
| 11 | 009191050 | Grease niple | Нет на складе | |
| 12 | 002316602 | Bearing bolt | Нет на складе | |
| 13 | 009375231 | O-ring | Нет на складе | |
| 14 | 009450890 | O-ring | Нет на складе | |
| 15 | 002326410 | Belt tensioner-left, incl. bushing | Нет на складе | |
| 16 | 002326181 | Spacer bushing | Нет на складе | |
| 17 | 002316612 | Bearing bolt | Нет на складе | |
| 18 | 009006360 | Hex head bolt | Нет на складе | |
| 19 | 009099091 | Detent edged washer | Нет на складе | |
| 20 | 002509024 | V-belt pulley | Нет на складе | |
| 21 | 009105122 | Washer | Нет на складе | |
| 22 | 009006750 | Hex head bolt | Нет на складе | |
| 23 | 009103031 | Washer | Нет на складе | |
| 24 | 002316162 | Gear support-left | Нет на складе | |
| 25 | 009087190 | Locknut | Нет на складе | |
| 26 | 002316582 | Gear support-right | Нет на складе | |
| 27 | 009184781 | Hydraulic cylinder | Нет на складе | |
| 28 | 002329891 | Distance sleeve | Нет на складе | |
| 29 | 002291292 | Pin | Нет на складе | |
| 30 | 009104140 | Washer | Нет на складе | |
| 31 | 009087580 | Locknut | Нет на складе | |
| 32 | 009103530 | Washer | Нет на складе | |
| 33 | 002329204 | Cylinder support | Нет на складе | |
| 34 | 009006770 | Hex head bolt | Нет на складе | |
| 35 | 003454782 | Tension spring | Нет на складе | |
| 36 | 009053370 | Eye screw | Нет на складе | |
| 37 | 009082120 | Hex nut | Нет на складе | |
| 38 | 009087220 | Locknut | Нет на складе | |
| 39 | 009105141 | Washer | Нет на складе | |
| 39 | 009106531 | Washer | Нет на складе | |
| 40 | 009099121 | Detent edged washer | Нет на складе | |
| 41 | 009085181 | Hex nut | Нет на складе | |
| 42 | 009271151 | Clevis 1 clip ass. | Нет на складе | |
| 43 | 009006550 | Hex head bolt | Нет на складе | |
| 44 | 009099101 | Detent edged washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
