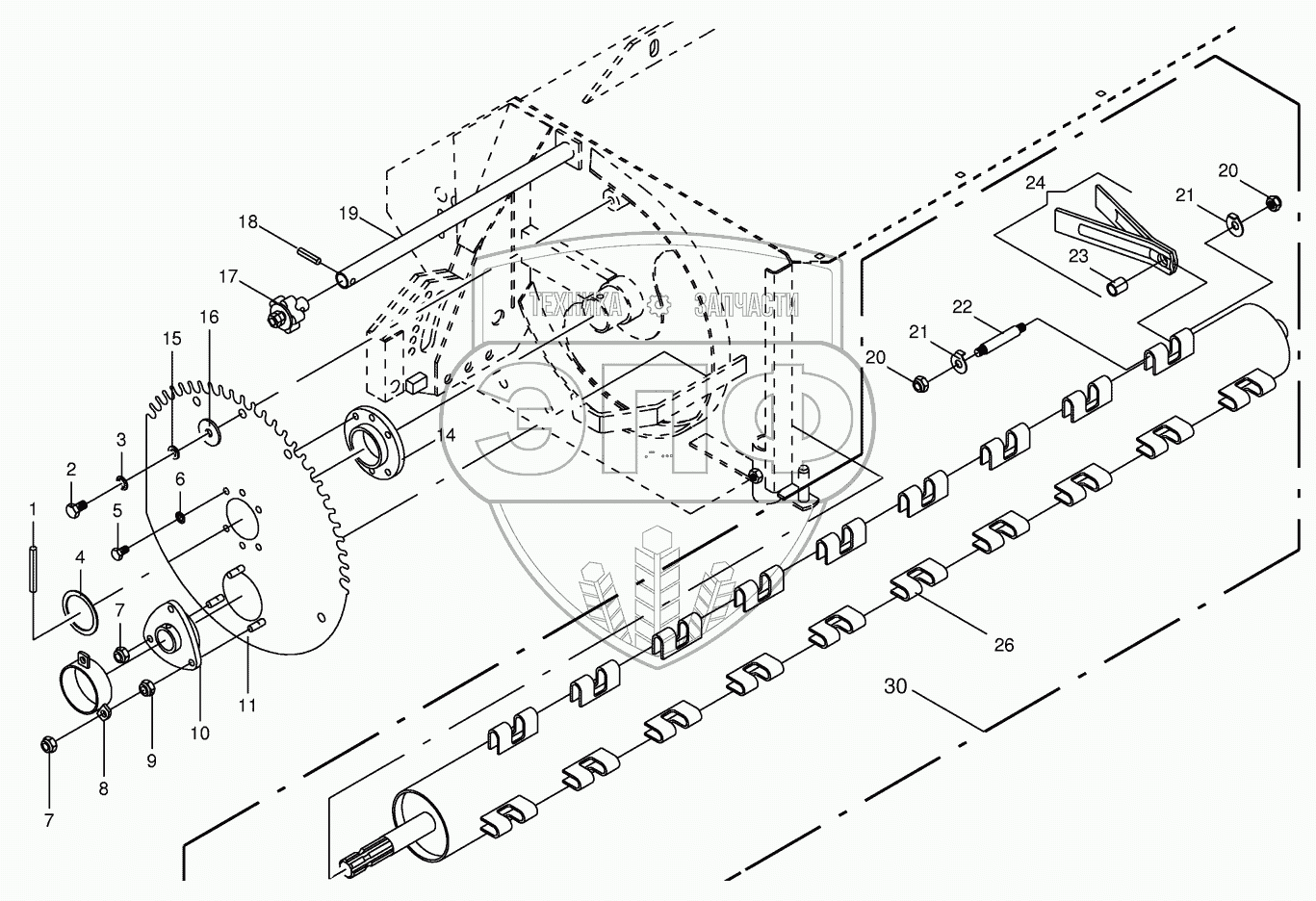

Каталог запасных частей к технике: KRONE AM 283CV. Conditioner drum with additional parts
1
2
3
4
5
6
7
7
8
9
10
11
11
14
15
16
17
18
19
19
20
20
21
21
22
23
24
26
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009127221 | Roll pin | Нет на складе | |
| 2 | 009006550 | Hex head bolt | Нет на складе | |
| 3 | 009099101 | Detent edged washer | Нет на складе | |
| 4 | 009110051 | Shim ring | Нет на складе | |
| 5 | 009006340 | Hex head bolt | Нет на складе | |
| 6 | 009099091 | Detent edged washer | Нет на складе | |
| 7 | 009087580 | Locknut | Нет на складе | |
| 8 | 001396200 | Support | Нет на складе | |
| 9 | 009082120 | Hex nut | Нет на складе | |
| 10 | 009341300 | Flange bearing | Нет на складе | |
| 11 | 001397260 | Toothed segment-left | Нет на складе | |
| 11 | 001397270 | Toothed segment-right | Нет на складе | |
| 14 | 001395770 | Flange | Нет на складе | |
| 15 | 009100350 | Spring washer | Нет на складе | |
| 16 | 009106431 | Washer | Нет на складе | |
| 17 | 001396210 | Cogwheel | Нет на складе | |
| 18 | 009127142 | Roll pin | Нет на складе | |
| 19 | 001396280 | Connecting pipe | Нет на складе | |
| 19 | 001396290 | Connecting pipe | Нет на складе | |
| 20 | 009087111 | Locknut | Нет на складе | |
| 21 | 001395410 | Washer | Нет на складе | |
| 22 | 001394170 | Tine carrier | Нет на складе | |
| 23 | 009125181 | Roll pin | Нет на складе | |
| 24 | 001395870 | Tine | Нет на складе | |
| 26 | 001395350 | Tine bar | Нет на складе | |
| 30 | 001395840 | Roller-assembled | Нет на складе | |
| 30 | 001395850 | Roller-assembled | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
