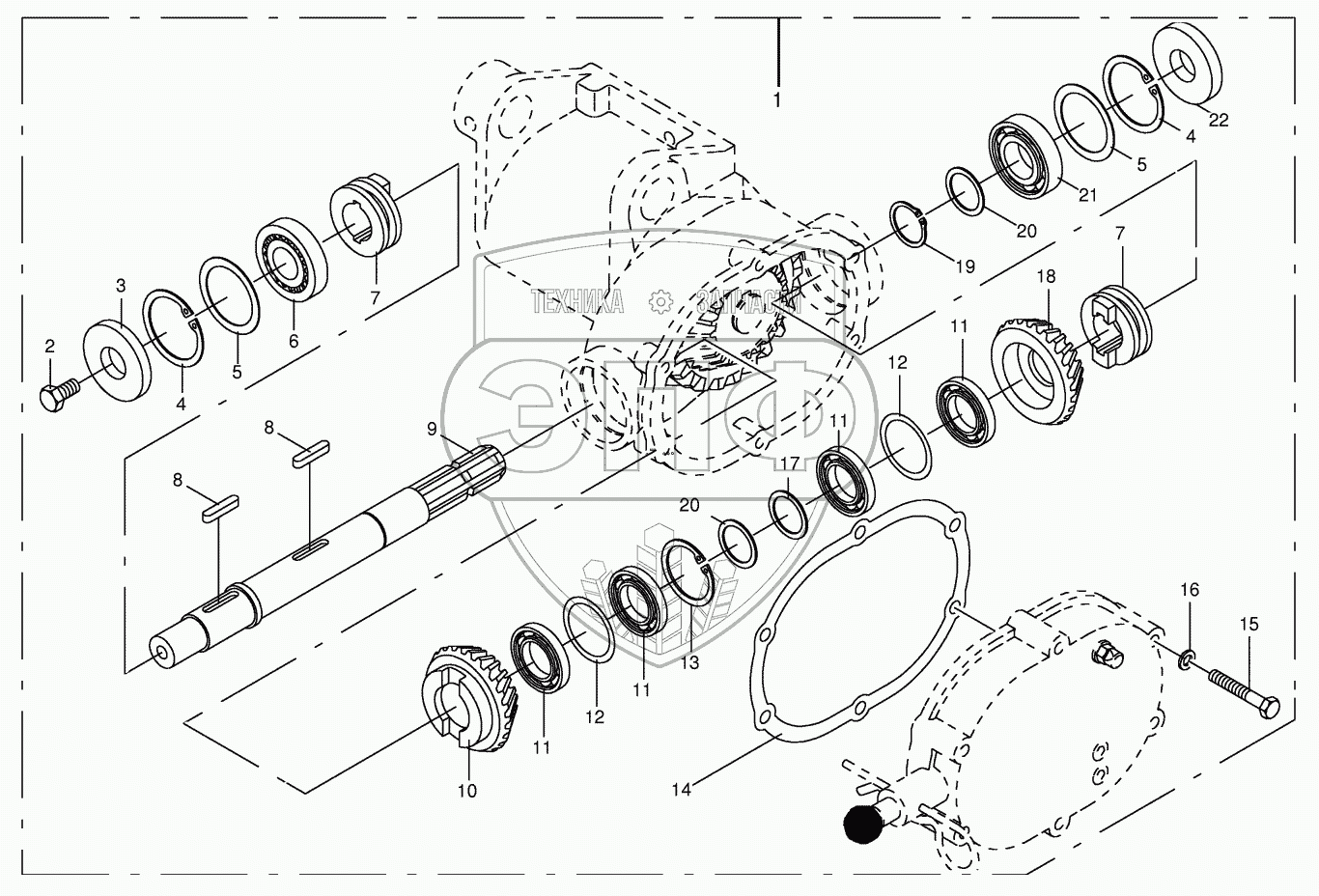

Каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Gearbox and driven shaft
/9.gif)
1
2
3
4
4
5
5
5
5
5
6
7
7
8
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009261010 | 009261010 | Oil-Id.-no.=1ltr | Нет на складе | |
| 1 | 001394408 | Indexing gear-cpl. | Нет на складе | |
| 2 | 009006530 | Hex head bolt | Нет на складе | |
| 3 | 009363212 | Radial-shaft sealing ring | Нет на складе | |
| 4 | 009116680 | Circlip | Нет на складе | |
| 5 | 009109140 | Shim ring | Нет на складе | |
| 5 | 009109130 | Shim ring | Нет на складе | |
| 5 | 009109120 | Shim ring | Нет на складе | |
| 5 | 009109100 | Shim ring | Нет на складе | |
| 6 | 009321350 | Taper roller bearing | Нет на складе | |
| 7 | 001394262 | Control dog | Нет на складе | |
| 8 | 009150781 | Fit-in key | Нет на складе | |
| 9 | 001394375 | Drive shaft | Нет на складе | |
| 10 | 001393572 | Bevel wheel | Нет на складе | |
| 11 | 009301030 | Grooved ball bearing | Нет на складе | |
| 12 | 009109000 | Shim ring | Нет на складе | |
| 13 | 009116590 | Circlip | Нет на складе | |
| 14 | 001394420 | Gasket | Нет на складе | |
| 15 | 009014370 | Hex head bolt | Нет на складе | |
| 16 | 009099091 | Detent edged washer | Нет на складе | |
| 17 | 009111361 | Shim ring | Нет на складе | |
| 18 | 001393551 | Bevel wheel | Нет на складе | |
| 19 | 009115410 | Circlip | Нет на складе | |
| 20 | 009111340 | Shim ring | Нет на складе | |
| 20 | 009111330 | Shim ring | Нет на складе | |
| 20 | 009111320 | Shim ring | Нет на складе | |
| 20 | 009111300 | Shim ring | Нет на складе | |
| 21 | 009301370 | Grooved ball bearing | Нет на складе | |
| 22 | 009363371 | Radial-shaft sealing ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
