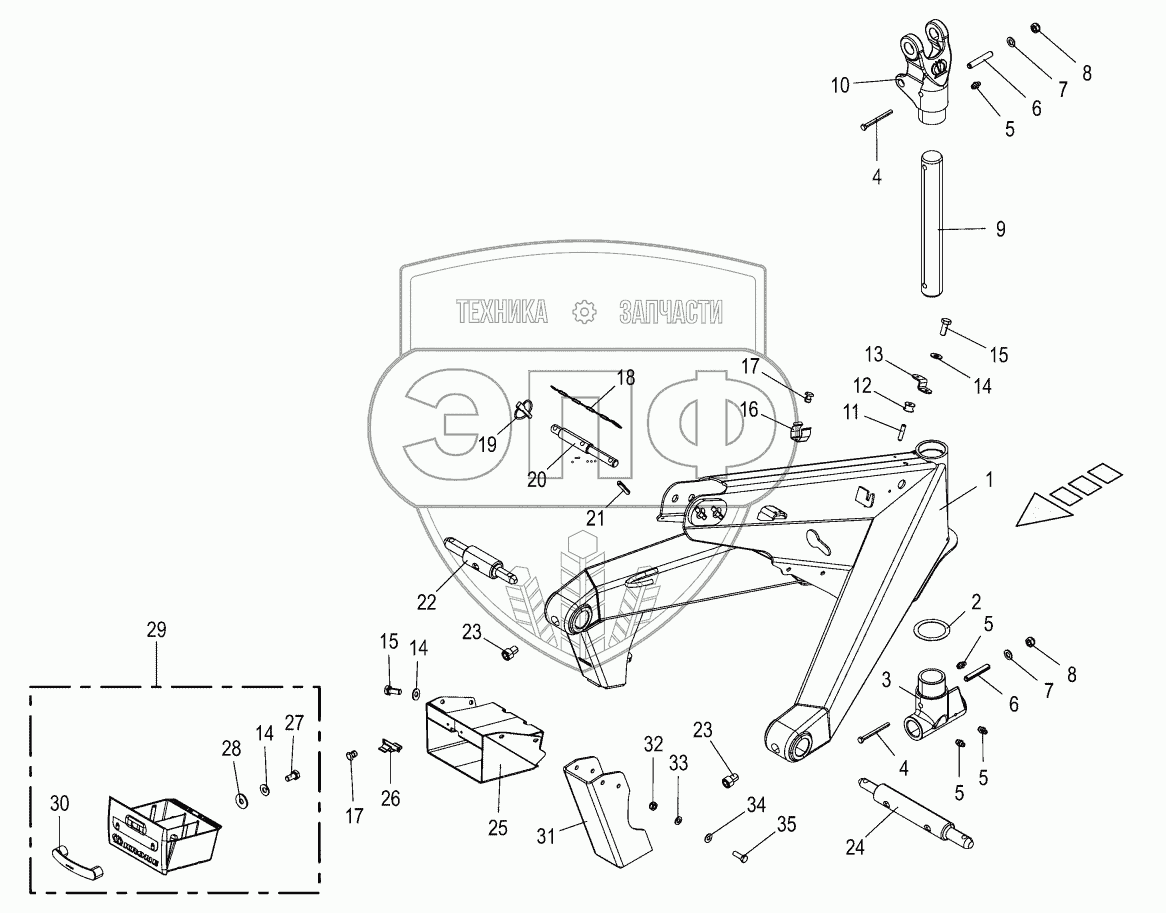

Каталог запасных частей к технике: KRONE ActiveMow R360. Headstock
/1.gif)
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200388763 | 3-point linkage | Нет на складе | |
| 2 | 009109690 | Shim ring | Нет на складе | |
| 3 | 001504441 | Base component | Нет на складе | |
| 4 | 009010092 | Hex head bolt | Нет на складе | |
| 5 | 009191050 | Grease niple | Нет на складе | |
| 6 | 009127802 | Roll pin | Нет на складе | |
| 7 | 009104130 | Washer | Нет на складе | |
| 8 | 009087060 | Locknut | Нет на складе | |
| 9 | 001445533 | Shaft-headstock | Нет на складе | |
| 10 | 200385090 | Head piece | Нет на складе | |
| 11 | 009126393 | Roll pin | Нет на складе | |
| 12 | 002817692 | Needle roller | Нет на складе | |
| 13 | 200300720 | Support | Нет на складе | |
| 14 | 009099081 | Detent edged washer | Нет на складе | |
| 15 | 009006140 | Hex head bolt | Нет на складе | |
| 16 | 200368360 | Clamping fork | Нет на складе | |
| 17 | 009140360 | Blind rivet | Нет на складе | |
| 18 | 009226512 | Chain | Нет на складе | |
| 19 | 009170110 | Linch pin | Нет на складе | |
| 20 | 200374690 | Upper link bolt cat. I/II | Нет на складе | |
| 21 | 009125380 | Roll pin | Нет на складе | |
| 22 | 001398054 | Lower link pin | Нет на складе | |
| 23 | 009032051 | Allen screw | Нет на складе | |
| 24 | 001398044 | Lower link pin | Нет на складе | |
| 25 | 200397232 | Blade box support | Нет на складе | |
| 26 | 200331191 | Plate spring | Нет на складе | |
| 27 | 009006120 | Hex head bolt | Нет на складе | |
| 28 | 009106030 | Washer | Нет на складе | |
| 29 | 200325481 | Blade box assembled | Нет на складе | |
| 30 | 270065900 | Handle | Нет на складе | |
| 31 | 202301670 | Support jack front, right | Нет на складе | |
| 32 | 009087580 | Locknut | Нет на складе | |
| 33 | 009104140 | Washer | Нет на складе | |
| 34 | 009099091 | Detent edged washer | Нет на складе | |
| 35 | 009006370 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
