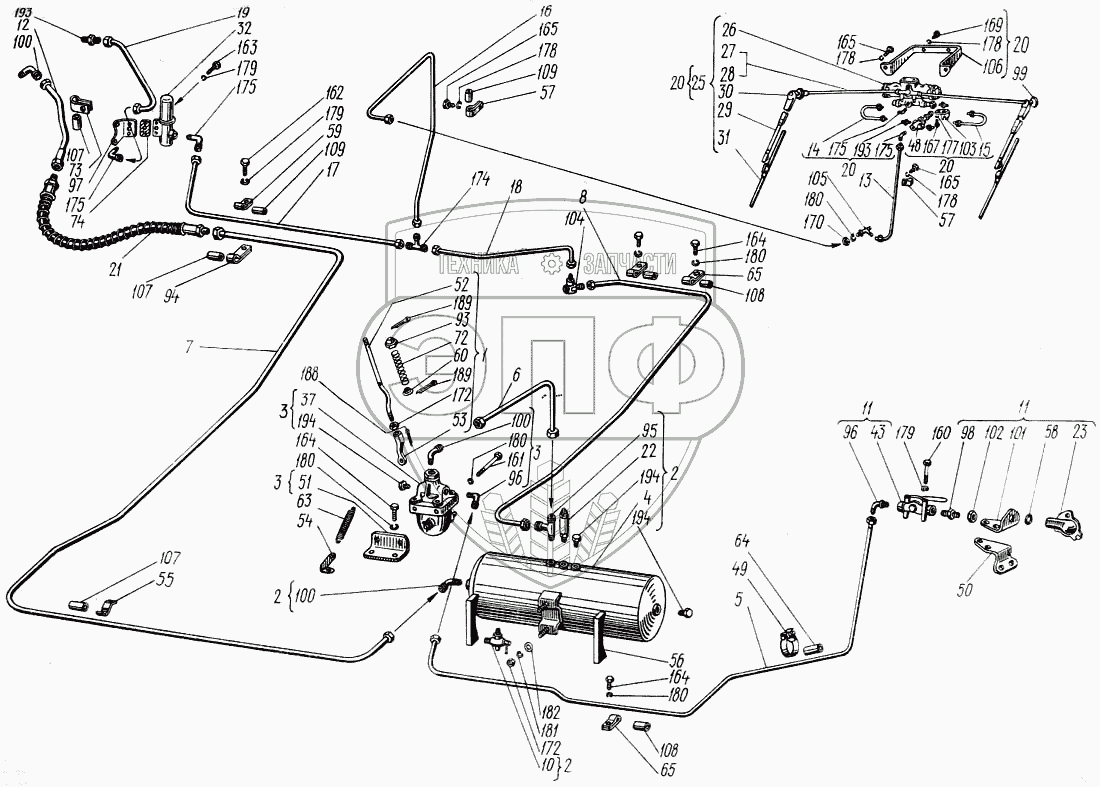

Каталог запасных частей к технике: ХТЗ Т-150. Пневматическая система
1
2
2
2
3
3
4
4
5
6
7
8
10
11
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
25
26
27
28
29
30
31
32
37
43
48
49
50
51
52
53
54
55
56
57
57
57
58
59
60
63
64
65
65
72
73
74
93
94
95
96
96
96
97
98
99
100
100
100
100
100
101
102
103
104
105
106
107
107
107
108
108
109
109
160
161
162
162
163
163
164
164
164
165
165
165
165
167
169
170
172
172
172
174
175
175
175
175
175
177
177
177
178
178
178
178
178
178
179
179
179
179
180
180
180
180
180
180
180
181
182
188
188
189
189
193
193
193
194
194
194
194
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.64.001 | 150.64.001 | Пневматическая система | Нет на складе | |
| 1 | 150.64.012-1 | Тяга | Нет на складе | |
| 2 | 150.64.019-2 | Баллон | Нет на складе | |
| 3 | 150.64.020-1 | Кран тормозной | Нет на складе | |
| 4 | 150.64.023 | Баллон | Нет на складе | |
| 5 | 150.64.050 | Труба | Нет на складе | |
| 6 | 150.64.052-1 | Труба | Нет на складе | |
| 7 | 150.64-054 | Труба | Нет на складе | |
| 8 | 150.64.055-2 | Труба | Нет на складе | |
| 10 | 151.64.025 | Краник спускной Кр2А-1305010Г | Нет на складе | |
| 11 | 151.64.033 | Кран | Нет на складе | |
| 12 | 151.64.036-1В | Труба | Нет на складе | |
| 13 | 151.64.057-4А | Труба | Нет на складе | |
| 14 | 151.64.060-3 | Труба | Нет на складе | |
| 15 | 151.64.063 | Труба | Нет на складе | |
| 16 | 151.64.064 | Труба от тройника к кабине в сборе | Нет на складе | |
| 17 | 151.64.065А | Труба | Нет на складе | |
| 18 | 151.64.066-2 | Труба к тройнику в сборе | Нет на складе | |
| 19 | 151.64.070 | Труба от регулятора давления к компрессору в сборе | Нет на складе | |
| 20 | 151.64.072-1 | Стеклоочиститель | Нет на складе | |
| 21 | 200-3506060-61 | Шланг | Нет на складе | |
| 22 | 200-3515050-01 | Клапан предохранительный | Нет на складе | |
| 23 | 200-3521010-Г | Головка соединительная в сборе | Нет на складе | |
| 25 | 440Р-5205010 | Стеклоочиститель СЛ-440Р | Нет на складе | |
| 26 | 440Р-5205100 | Пневмодвигатель | Нет на складе | |
| 27 | 440Р-5205400 | Тяга | Нет на складе | |
| 28 | 440Р-5205450 | Тяга | Нет на складе | |
| 29 | 440М-5205500 | Рычаг щетки | Нет на складе | |
| 30 | 440-5205700 | Ось рычага | Нет на складе | |
| 31 | 440Р-5205800 | Щетка | Нет на складе | |
| 32 | АР11-3512010 | Регулятор давления в сборе | Нет на складе | |
| 37 | А29.61.000 | Кран тормозной | Нет на складе | |
| 43 | А29.71.000 | Кран разобщительный | Нет на складе | |
| 48 | Кр30В-5205010 | Кран запорно-регулировочный Кр30В | Нет на складе | |
| 49 | хСВ-52 | Хомутик винтовой | Нет на складе | |
| 50 | 150.64.103-1 | Кронштейн | Нет на складе | |
| 51 | 150.64.105 | Кронштейн | Нет на складе | |
| 52 | 150.64.106-1 | Тяга | Нет на складе | |
| 53 | 150.64.107 | Рычаг | Нет на складе | |
| 54 | 150.64.108 | Зацеп | Нет на складе | |
| 55 | 150.64.109 | Скоба | Нет на складе | |
| 56 | 150.64.113 | Прокладка амортизационная | Нет на складе | |
| 57 | 5.50.247 | Скоба | Нет на складе | |
| 57 | 5.50.247 | Скоба | Нет на складе | |
| 58 | 6.24.132 | Втулка | Нет на складе | |
| 59 | 7.48.202 | Скоба | Нет на складе | |
| 60 | 8.44.110 | Кольцо | Нет на складе | |
| 63 | 74.00.408-2 | Пружина оттяжная | Нет на складе | |
| 64 | 74.13.449А | Шланг | Нет на складе | |
| 65 | 74.48.166 | Скоба | Нет на складе | |
| 72 | 125.21.249 | Пружина тормозка | 52 руб. | |
| 73 | 125.64.254 | Скоба | Нет на складе | |
| 74 | 125.64.286 | Прокладка | Нет на складе | |
| 93 | 150.40.216 | Шарнир | Нет на складе | |
| 94 | 150.48.237-1 | Скоба | Нет на складе | |
| 95 | 151.64.150-2-01 | Тройник | Нет на складе | |
| 96 | 151.64.151 | Угольник | Нет на складе | |
| 96 | 151.64.151 | Угольник | Нет на складе | |
| 97 | 151.64.154-1А | Кронштейн крепления регулятора давления | Нет на складе | |
| 98 | 151.64.155-2 | Штуцер проходной | Нет на складе | |
| 99 | 151.64.160 | Шайба | Нет на складе | |
| 100 | 151.64.162 | Угольник | Нет на складе | |
| 100 | 151.64.162 | Угольник | Нет на складе | |
| 100 | 151.64.162 | Угольник | Нет на складе | |
| 101 | 151.64.170-3 | Кронштейн крепления разобщительного крана | Нет на складе | |
| 102 | 151.64.179 | Гайка | Нет на складе | |
| 103 | 151.64.182-2 | Кронштейн | Нет на складе | |
| 104 | 151.64.222 | Тройник | Нет на складе | |
| 105 | 151.64.251-1 | Тройник | Нет на складе | |
| 106 | 151.64.257 | Кронштейн | Нет на складе | |
| 107 | 151.64.283 | Трубка | Нет на складе | |
| 108 | 151.64.283-01 | Трубка | Нет на складе | |
| 109 | 151.64.283-02 | Трубка | Нет на складе | |
| 160 | Болт М8-6gх65.88.35.019 ГОСТ 7795-70 | Болт М8-6gх65.88.35.019 ГОСТ 7795-70 | Нет на складе | |
| 161 | Болт М10-6gх110.88.35.019 ГОСТ 7795-70 | Болт М10-6gх110.88.35.019 ГОСТ 7795-70 | Нет на складе | |
| 162 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Нет на складе | |
| 162 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Нет на складе | |
| 163 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Нет на складе | |
| 163 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Нет на складе | |
| 164 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Болт М10-6gх20.88.35.019 ГОСТ 7796-70 | Нет на складе | |
| 165 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Нет на складе | |
| 165 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | Нет на складе | |
| 167 | Винт В1М5-6gх16.48.016 ГОСТ 17473-80 | Винт В1М5-6gх16.48.016 ГОСТ 17473-80 | Нет на складе | |
| 169 | Впит В1М6-6gх12.58.019 ГОСТ 17473-80 | Впит В1М6-6gх12.58.019 ГОСТ 17473-80 | Нет на складе | |
| 170 | Гайка М10х1-6Н.8.0112 ГОСТ 5915-70 | Гайка М10х1-6Н.8.0112 ГОСТ 5915-70 | Нет на складе | |
| 172 | Гайка М12-6Н.8.0112 ГОСТ 5929-70 | Гайка М12-6Н.8.0112 ГОСТ 5929-70 | Нет на складе | |
| 172 | Гайка М12-6Н.8.0112 ГОСТ 5929-70 | Гайка М12-6Н.8.0112 ГОСТ 5929-70 | Нет на складе | |
| 174 | 151.64.152 | Тройник проходной 1-6 ГОСТ 9119-67 | Нет на складе | |
| 175 | 125.64.259-1 | Угольник ввертный 1-6 ГОСТ 9115-67 | Нет на складе | |
| 175 | 125.64.259-1 | Угольник ввертный 1-6 ГОСТ 9115-67 | Нет на складе | |
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 177 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 178 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 178 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 178 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 179 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 179 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 180 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 180 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 180 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 181 | Шайба 12 65Г 05 ГОСТ 6402-70 | Шайба 12 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 182 | Шайба 12.04.0115 ГОСТ 11371-78 | Шайба 12.04.0115 ГОСТ 11371-78 | Нет на складе | |
| 188 | Шплинт 3,2х20.001 ГОСТ 397-79 | Шплинт 3,2х20.001 ГОСТ 397-79 | Нет на складе | |
| 188 | Шплинт 3,2х20.001 ГОСТ 397-79 | Шплинт 3,2х20.001 ГОСТ 397-79 | Нет на складе | |
| 189 | Шплинт 6,3х40 ГОСТ 397-79 | Шплинт 6,3х40 ГОСТ 397-79 | Нет на складе | |
| 193 | 125.64.288-1 | Штуцер ввертный 1-6 ГОСТ 9113-67 | Нет на складе | |
| 193 | 125.64.288-1 | Штуцер ввертный 1-6 ГОСТ 9113-67 | Нет на складе | |
| 194 | Пробка КГ 3/8" 40 ОСТ23.1.117-83 | Пробка КГ 3/8" 40 ОСТ23.1.117-83 | Нет на складе | |
| 194 | Пробка КГ 3/8" 40 ОСТ23.1.117-83 | Пробка КГ 3/8" 40 ОСТ23.1.117-83 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
