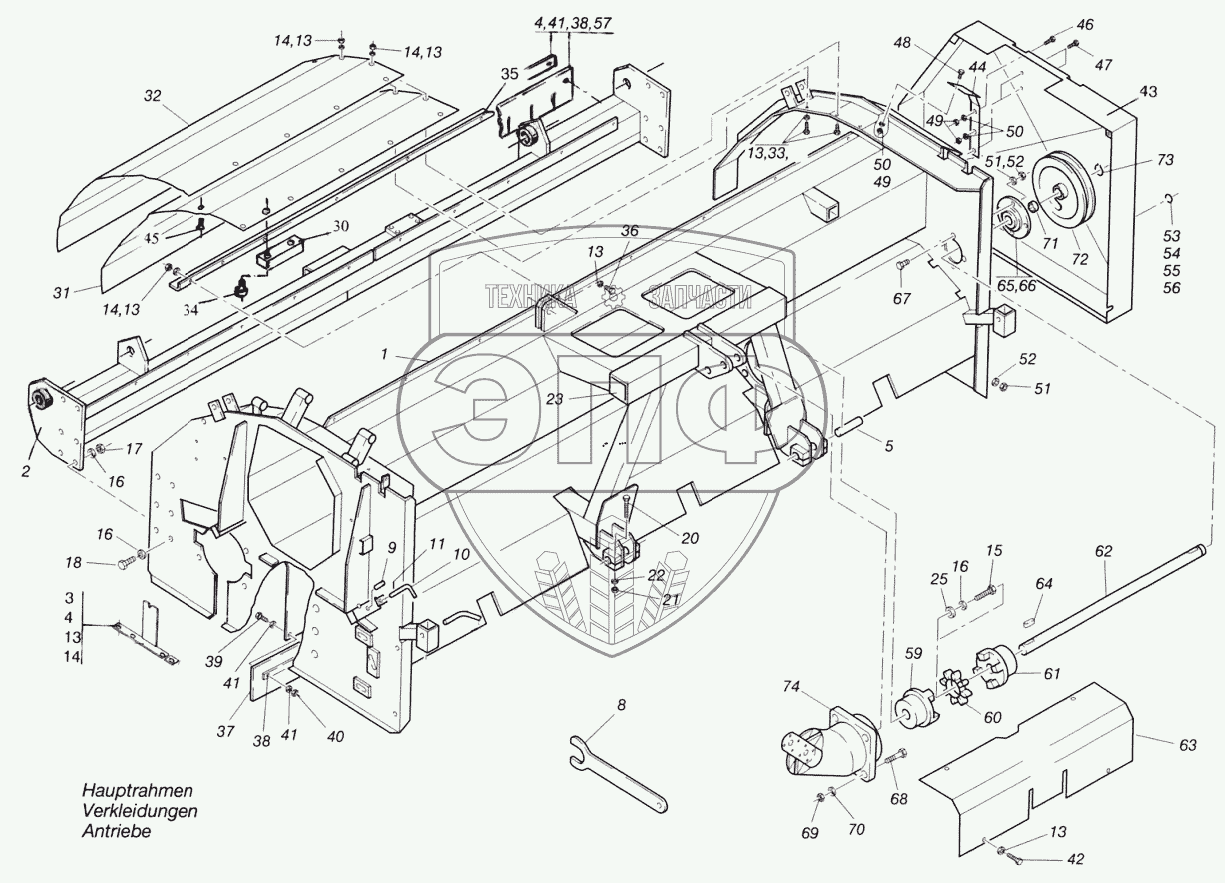

Каталог запасных частей к технике: Franz Kleine SF-10-2. Основная рама, облицовка, приводы
1
2
2
3
4
4
5
8
13
13
13
13
13
13
13
14
14
14
14
15
16
16
16
17
18
20
21
22
23
25
30
31
31
32
32
33
34
35
35
36
37
37
38
38
38
39
40
41
41
41
42
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
54
55
56
57
57
59
60
61
62
62
63
63
64
65
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | S1-240-001-001 | Основная рама | Нет на складе | |
| 2 | S7-120-001-045 | Поперечная опорная балка 4 | Нет на складе | |
| 2 | S7-140-001-045 | Поперечная опорная балка 5 | Нет на складе | |
| 3 | S6-126-001-015 | защитный щиток | Нет на складе | |
| 4 | 37777 | Шестигранный винт | Нет на складе | |
| 5 | S2-120-001-000-012 | Палец D28x132 | Нет на складе | |
| 8 | 10-800-001-000-004 | Обыкновенный гаечный ключ | Нет на складе | |
| 12 | 838 | Трубчатый разрезной штифт 5х50 | Нет на складе | |
| 13 | 806 | Упругая зажимная шайба 8 | Нет на складе | |
| 14 | 666 | Шестигранная гайка М8 | Нет на складе | |
| 15 | 347 | Шестигранный винт М12х55 | Нет на складе | |
| 16 | 810 | Упругая зажимная шайба 12 | Нет на складе | |
| 17 | 684 | Шестигранная гайка М12 | Нет на складе | |
| 18 | 512 | Шестигранный винт М12х30 | Нет на складе | |
| 20 | 14380 | Шестигранный винт М10х65 | Нет на складе | |
| 21 | 683 | Шестигранная гайка М10 | Нет на складе | |
| 22 | 780 | Шайба А10,5 | Нет на складе | |
| 23 | Колпак | Пластмассовый колпак 50x50 | Нет на складе | |
| 25 | S2-620-007-000-015 | ШАЙБА 60x5x60 | Нет на складе | |
| 30 | S7-120-012-000-001 | рейка | Нет на складе | |
| 31 | S0-620-020-000-001 | Кожух | Нет на складе | |
| 31 | S0-640-020-000-001 | Кожух | Нет на складе | |
| 32 | S0-620-020-000-002 | Кожух наружный | Нет на складе | |
| 32 | S0-640-020-000-002 | Кожух наружный | Нет на складе | |
| 33 | 508 | Шестигранный винт М8х25 VP | Нет на складе | |
| 34 | 25310 | Цилиндрический винт М8х45 | Нет на складе | |
| 35 | S0-620-020-000-003 | Угол | Нет на складе | |
| 35 | S0-640-020-000-003 | Угол | Нет на складе | |
| 36 | 507 | Шестигранный винт М8х20 VP | Нет на складе | |
| 37 | S0-720-020-000-001 | Резиновый щит | Нет на складе | |
| 37 | S0-740-020-000-001 | Резиновый щит | Нет на складе | |
| 38 | 12-721-020-000-005 | Контрпланка | Нет на складе | |
| 38 | 12-741-020-000-005 | Контрпланка | Нет на складе | |
| 39 | 464 | Шестигранный винт М8х25 | Нет на складе | |
| 40 | 682 | Шестигранная гайка М8 | Нет на складе | |
| 41 | 779 | Шайба А8,4 | Нет на складе | |
| 42 | 462 | Шестигранный винт М8х16 | Нет на складе | |
| 43 | S1-120-020-002 | Ограждение, справа | Нет на складе | |
| 44 | 10-600-020-000-006 | Крестовая петля | Нет на складе | |
| 45 | 40528 | Винт потайной M8x25 10.9 | Нет на складе | |
| 46 | 6703 | винт с потайной головкой М6х20 | Нет на складе | |
| 47 | 21111 | Винт с потайной головкой | Нет на складе | |
| 48 | 455 | Шестигранный винт М6х16 | Нет на складе | |
| 49 | 5733 | Шестигранная гайка М6 | Нет на складе | |
| 50 | 777 | Шайба А 6,4 | 1 698.20 руб. | |
| 51 | 683 | Шестигранная гайка М10 | Нет на складе | |
| 52 | 807 | Упругая зажимная шайба 10 | Нет на складе | |
| 53 | Y6-101-000-030 | Рефлектор | Нет на складе | |
| 54 | 530 | Винтсо сферс-цилиндрической головкой М5х16 | Нет на складе | |
| 55 | 664 | Шестигранная гайка M5 | Нет на складе | |
| 56 | 2809 | Шайба А 5,3 | Нет на складе | |
| 57 | V0-120-020-000-001 | Резиновый щит | Нет на складе | |
| 57 | V0-140-020-000-001 | Резиновый щит | Нет на складе | |
| 59 | S0-620-007-010 | Крутильно-упругая муфта | Нет на складе | |
| 60 | S0-620-007-000-010 | Зубчатый венец | Нет на складе | |
| 61 | S0-620-007-011 | Крутильно-упругая муфта | Нет на складе | |
| 62 | S0-620-007-000-001 | Приводной вал | Нет на складе | |
| 62 | S0-640-007-000-001 | Приводной вал | Нет на складе | |
| 63 | S4-124-020-000-004 | Щит вала | Нет на складе | |
| 63 | S1-241-020-000-004 | Щит вала | Нет на складе | |
| 64 | 938 | Призматическая шпонка A10x8x45 | Нет на складе | |
| 65 | 4070 | Фланцевый подшипник ТМЕ 35 | Нет на складе | |
| 67 | 472 | Шестигранный винт М10х30 | Нет на складе | |
| 68 | 399 | Шестигранный винт М16х60 | Нет на складе | |
| 69 | 669 | Шестигранная гайка М16 | Нет на складе | |
| 70 | 25463 | Упругая зажимная шайба 16 | Нет на складе | |
| 71 | S1-620-007-000-005 | Распорная труба | Нет на складе | |
| 72 | 10-600-031-000-007 | Клиноремённый шкив | Нет на складе | |
| 73 | 950 | Стопорное кольцо 35х1,5 | Нет на складе | |
| 74 | S0-620-007-020 | Двигатель-стабилизатор | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
