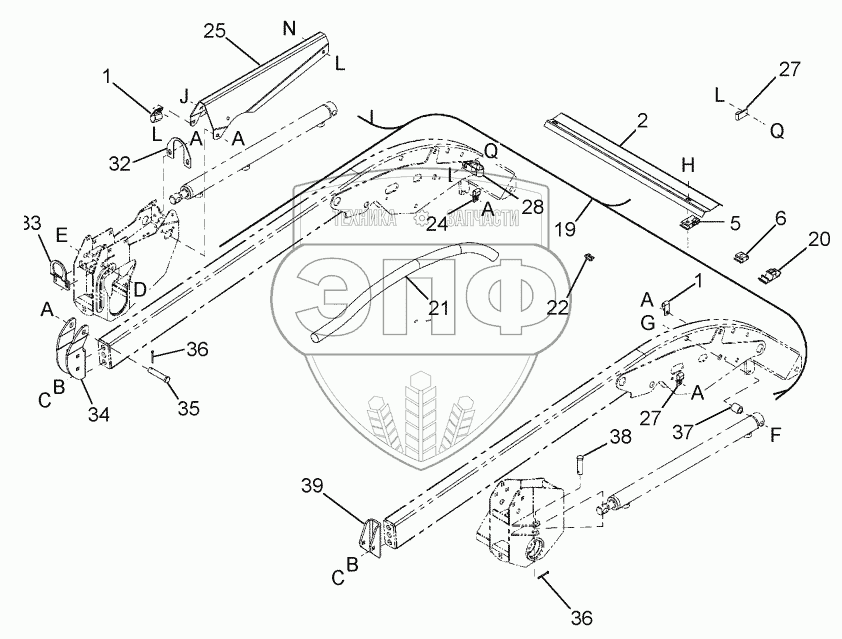

Каталог запасных частей к технике: CASE IH Жатка-2152. REEL HYDRAULICS - SINGLE REEL HEADERS
1
1
1
1
1
1
2
5
6
19
20
21
21
22
24
25
27
27
28
28
32
33
34
35
36
36
37
38
39
A
A
A
A
A
A
B
B
C
C
D
E
F
G
H
J
L
L
L
L
N
Q
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87532509 | CLAMP | Нет на складе | |
| 1 | 87566342 | CLAMP | Нет на складе | |
| 1 | 470375C1 | CLAMP | Нет на складе | |
| 2 | 87560910 | COVER | Нет на складе | |
| 2 | 87560907 | COVER | Нет на складе | |
| 2 | 87560921 | COVER | Нет на складе | |
| 2 | 87560917 | COVER | Нет на складе | |
| 2 | 87560915 | COVER | Нет на складе | |
| 2 | 87560912 | COVER | Нет на складе | |
| 2 | 87560914 | COVER | Нет на складе | |
| 2 | 87560922 | COVER | Нет на складе | |
| 2 | 87560923 | COVER | Нет на складе | |
| 2 | 87560913 | COVER | Нет на складе | |
| 2 | 87560924 | COVER | Нет на складе | |
| 5 | 87561118 | HOLDER | Нет на складе | |
| 5 | 87561118 | HOLDER | Нет на складе | |
| 5 | 87561118 | HOLDER | Нет на складе | |
| 5 | 87561118 | HOLDER | Нет на складе | |
| 6 | 87561126 | HOLDER | Нет на складе | |
| 19 | REF | INSTRUCTION | Нет на складе | |
| 20 | 87561128 | HOLDER | Нет на складе | |
| 20 | 87561128 | HOLDER | Нет на складе | |
| 20 | 87561128 | HOLDER | Нет на складе | |
| 20 | 87561128 | HOLDER | Нет на складе | |
| 21 | 87383360 | STRAP | Нет на складе | |
| 21 | 87383361 | STRAP | Нет на складе | |
| 22 | 1336064C1 | FASTENER | Нет на складе | |
| 22 | 1336064C1 | FASTENER | Нет на складе | |
| 22 | 1336064C1 | FASTENER | Нет на складе | |
| 22 | 1336064C1 | FASTENER | Нет на складе | |
| 22 | 87407803 | FASTENER | Нет на складе | |
| 22 | 87407798 | FASTENER | Нет на складе | |
| 22 | 87407797 | FASTENER | Нет на складе | |
| 24 | 87532509 | CLAMP | Нет на складе | |
| 25 | 87561122 | HOLDER | Нет на складе | |
| 27 | 87566342 | CLAMP | Нет на складе | |
| 28 | 338322A1 | CLIP | Нет на складе | |
| 28 | 470375C1 | CLAMP | Нет на складе | |
| 32 | 87585407 | PLATE ASSY | Нет на складе | |
| 33 | 87585463 | SUPPORT ASSY | Нет на складе | |
| 34 | 87585462 | SUPPORT ASSY | Нет на складе | |
| 35 | 427-10300 | PIN | Нет на складе | |
| 36 | 88350 | PIN | Нет на складе | |
| 37 | 87585930 | SPACER | Нет на складе | |
| 38 | 427-10225 | PIN | Нет на складе | |
| 39 | 87585453 | SUPPORT ASSY | Нет на складе | |
| 44 | 495-11066 | WASHER | Нет на складе | |
| 45 | GROMMET | GROMMET | Нет на складе | |
| 45 | GROMMET | GROMMET | Нет на складе | |
| 46 | GROMMET | GROMMET | Нет на складе | |
| 47 | GROMMET | GROMMET | Нет на складе | |
| 47 | GROMMET | GROMMET | Нет на складе | |
| 48 | GROMMET | GROMMET | Нет на складе | |
| A | 281-54910 | SCREW | Нет на складе | |
| B | 492-11050 | WASHER | Нет на складе | |
| C | 87670 | BOLT | Нет на складе | |
| D | 413-856 | BOLT | Нет на складе | |
| E | 86632558 | NUT | Нет на складе | |
| F | 413-1096 | BOLT | Нет на складе | |
| G | 86521611 | NUT | Нет на складе | |
| H | 281-54816 | SCREW | Нет на складе | |
| J | 9706726 | BOLT | Нет на складе | |
| L | 86521609 | NUT | Нет на складе | |
| N | 88444 | BOLT | Нет на складе | |
| Q | 86508748 | BOLT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
