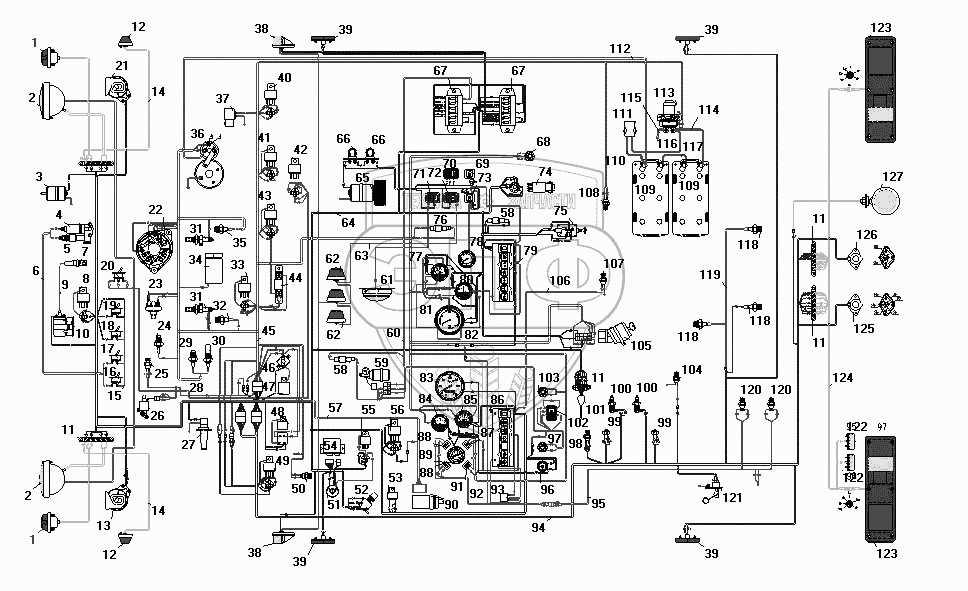

Каталог запасных частей к технике: УралАЗ УРАЛ-5557-40. Схема электрооборудования
1
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
38
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
62
63
64
65
66
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
98
99
99
100
100
101
102
103
104
105
106
107
108
109
109
110
111
112
113
114
115
116
117
118
118
118
119
120
120
121
122
123
123
124
125
126
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПФ130-3712010-Б | Фонарь передний | Нет на складе | |
| 2 | 671.3711010 | Фара в сборе | Нет на складе | |
| 3 | МЭ252-3730000 | Электродвигатель подогревателя | Нет на складе | |
| 4 | 11.3741060 | Нагреватель топлива | Нет на складе | |
| 5 | ПЖД30-1015500-04 | Клапан электромагнитный с форсункой и электронагревателем в сборе | Нет на складе | |
| 6 | 4320-3724082 | Пучок проводов подогревателя | Нет на складе | |
| 7 | СН423-3707000 | Свеча подогревателя | Нет на складе | |
| 8 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 9 | 4320-3724140-01 | Провод высокого напряжения подогревателя | Нет на складе | |
| 10 | 9301.373401 | Источник высокого напряжения | Нет на складе | |
| 11 | 17.3723000 | Панель соединительная | Нет на складе | |
| 12 | 511.3726010 | Повторитель боковой указателя поворота | Нет на складе | |
| 13 | С307Д | Звуковой сигнал высокого тона | Нет на складе | |
| 14 | 4320-3724170-10 | Провод к боковому повторителю в сборе | Нет на складе | |
| 15 | 4320-3724138 | Провод высокого напряжения с помехоподавительным сопротивлением | Нет на складе | |
| 16 | ВН-45М | Выключатель клапана | Нет на складе | |
| 17 | ВН-45М | Выключатель клапана | Нет на складе | |
| 18 | 4602.3710010 | Выключатель | Нет на складе | |
| 19 | 4602.3710010 | Выключатель | Нет на складе | |
| 20 | 5102.3709010 | Переключатель муфты вентилятора | Нет на складе | |
| 21 | С306Д | Звуковой сигнал низкого тона | Нет на складе | |
| 22 | 1322.3771000 | Генератор | Нет на складе | |
| 23 | 13.3839600 | Датчик засоренности воздушного фильтра | Нет на складе | |
| 24 | Датчик засоренности масляного фильтра | Нет на складе | ||
| 25 | 661.3710-01 | Термореле | Нет на складе | |
| 26 | КЭМ 32-23 | Клапан электромагнитный | 7 500 руб. | |
| 27 | 1112.5208000 | Стеклоомыватель | Нет на складе | |
| 28 | 4320Х3724102 | Пучок проводов муфты включения вентилятора двигателя | Нет на складе | |
| 29 | 2602.3829010 | Датчик аварийного давления масла | Нет на складе | |
| 30 | ММ370-3829010 | Датчик давления масла | Нет на складе | |
| 31 | 1112.3740 | Факельная свеча | Нет на складе | |
| 32 | ТМ100А-3808000 | Датчик указателя температуры | 105.37 руб. | |
| 33 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 34 | 1102.3741 | Клапан электромагнитный | Нет на складе | |
| 35 | ТМ111-3808000-01 | Датчик сигнализатора аварийной температуры охлаждающей жидкости | Нет на складе | |
| 36 | 25.3708000-30 | Стартер | Нет на складе | |
| 37 | ММММ.306577.004 | Электромагнитный клапан останова двигателя | Нет на складе | |
| 38 | 264.3712010 | Фонарь передний габаритный | Нет на складе | |
| 39 | 431.3731010-01 | Фонарь боковой габаритный | Нет на складе | |
| 40 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 41 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 42 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 43 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 44 | 12.3741000 | Резистор добавочный с электротермическим реле | Нет на складе | |
| 45 | 4320Я2-3724010-40 | Пучок проводов основной в сборе | Нет на складе | |
| 46 | 29.3722000-01 | Предохранитель биметаллический | Нет на складе | |
| 47 | 11.7904000 | Фильтр конденсаторный | Нет на складе | |
| 48 | 738.3747000-20 | Реле стартера | Нет на складе | |
| 49 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 50 | 2802.3829010 | Выключатель звуковых сигналов | 380.52 руб. | |
| 51 | 6ТБ.266.002 | Розетка штепсельная типа 47К | Нет на складе | |
| 52 | П39А-3710000-0 | Ножной переключатель света фар | Нет на складе | |
| 53 | 733.3747000-10 | Зуммер | Нет на складе | |
| 54 | РС951А-3726010 | Реле указателей поворота | Нет на складе | |
| 55 | 211.3777 | Реле задних противотуманных фонарей | Нет на складе | |
| 56 | 90.3747010 | Реле дальнего света фар | Нет на складе | |
| 57 | 4320Х-3724133 | Пучок проводов корректора фар | Нет на складе | |
| 58 | ПР119-3722000-01 | Предохранитель плавкий на 6А | Нет на складе | |
| 59 | 16.3730000 | Электродвигатель стеклоочистителя | Нет на складе | |
| 60 | 4320Х-3724167-10 | Пучок проводов стеклоочистителя | Нет на складе | |
| 61 | ПТ-37-3М-3714010-Т2 | Плафон кабины | Нет на складе | |
| 62 | УП101-3726010-Б1 | Повторитель поворота боковой и знак автопоезда | Нет на складе | |
| 63 | 4320-3724175-10 | Провод знака автопоезда в сборе | Нет на складе | |
| 64 | 55571Х-3724020-30 | Пучок проводов добавочный | Нет на складе | |
| 65 | МЭ226В-3730000 | Электродвигатель отопителя | Нет на складе | |
| 66 | СЭ300-8102100 | Сопротивление электродвигателя отопителя | Нет на складе | |
| 67 | ПР120-3722000 | Блок предохранителей | Нет на складе | |
| 68 | 11.3704000-01 | Выключатель кнопочный | Нет на складе | |
| 69 | 3812.3710.02.04 | Выключатель фары задней | Нет на складе | |
| 70 | П147-370900-03.11 | Переключатель отопителя кабины | Нет на складе | |
| 71 | ВК343-3709000-01.08 | Выключатель плафона | Нет на складе | |
| 72 | ВК343-3709000-02.16 | Выключатель знака автопоезда | Нет на складе | |
| 73 | 3842.3710.11.04 | Выключатель света задних противотуманных фар | Нет на складе | |
| 74 | 32.3710000 | Выключатель световой аварийной сигнализации | Нет на складе | |
| 75 | П305-3709010-0 | Переключатель света | Нет на складе | |
| 76 | ПР119Б-3722000-01 | Предохранитель плавкий на 10А | Нет на складе | |
| 77 | УБ170М-3806010 | Приемник указателя уровня топлива | Нет на складе | |
| 78 | 1101.3816010 | Манометр шинный | Нет на складе | |
| 79 | ПД511Е-3803010-У-ХЛ | Блок контрольных ламп правый | Нет на складе | |
| 80 | АП171А-3811010 | Амперметр | Нет на складе | |
| 81 | 2531.3813010 | Тахометр электронный | Нет на складе | |
| 82 | 43202-3724290-11 | Провод соединения приборов с «массой» | Нет на складе | |
| 83 | 16.3802010 | Спидометр | Нет на складе | |
| 84 | УК171М-3807010 | Приемник указателя температуры воды | Нет на складе | |
| 85 | УК170М-3810010 | Приемник указателя давления масла | Нет на складе | |
| 86 | ПД512Е-3803010-У-ХЛ | Блок контрольных ламп левый | Нет на складе | |
| 87 | 2212.3803-20 | Сигнализатор засоренности воздушного фильтра | Нет на складе | |
| 88 | 2212.3803-13 | Сигнализатор блокировки межколесного дифференциала | Нет на складе | |
| 89 | 1901.3830010 | Указатель давления | Нет на складе | |
| 90 | ЭМКФ 35 | Корректор наклона фар | Нет на складе | |
| 91 | 2212.3803010-16 | Сигнализатор зарядки АКБ | Нет на складе | |
| 92 | 4320Х-3724137 | Пучок проводов сигнализаторов межколесной блокировки | Нет на складе | |
| 93 | РС493-3803010-У-ХЛ | Прерыватель контрольной лампы ручного тормоза | Нет на складе | |
| 94 | 5557Х-3724035 | Пучок проводов задний | Нет на складе | |
| 95 | 4320Х3724139 | Пучок проводов к датчику включения БМКД | Нет на складе | |
| 96 | ВК416Б-3709000-01 | Выключатель света щитка приборов с реостатом в сборе | Нет на складе | |
| 97 | 11.3704000-01 | Выключатель кнопочный | Нет на складе | |
| 98 | ВК403А-3716000 | Выключатель сигнализатора стояночного тормоза | Нет на складе | |
| 99 | ВК12Б-3720000 | Выключатель гидравлический света «стоп» | Нет на складе | |
| 100 | ВК503-3710110 | Выключатель сигнализации неисправности тормозной системы | Нет на складе | |
| 101 | П110-3709000-А | Переключатель указателей поворота | Нет на складе | |
| 102 | П147-3709000-07.09 | Переключатель стеклоочистителя | Нет на складе | |
| 103 | 11.3704000-01 | Выключатель кнопочный | Нет на складе | |
| 104 | ВК403А-3716000 | Выключатель сигнализатора стояночного тормоза | Нет на складе | |
| 105 | 2109.3704010-30 | Выключатель зажигания | Нет на складе | |
| 106 | 4320-3724098 | Провод от выключателя стояночного тормоза к колодке блока контрольных ламп в сборе | Нет на складе | |
| 107 | ВК403А-3716000 | Выключатель сигнализатора стояночного тормоза | Нет на складе | |
| 108 | ВК403А-3716000 | Выключатель сигнализатора стояночного тормоза | Нет на складе | |
| 109 | ИЛАЕ.563414.011 | Аккумуляторная батарея | Нет на складе | |
| 110 | 4320-3724284-01 | Провод от аккумуляторной батареи к розетке | Нет на складе | |
| 111 | ПС315-3723100 | Розетка внешнего запуска (позиция 33) | Нет на складе | |
| 112 | 557-3724050 | Провод от аккумуляторной батареи к стартеру | Нет на складе | |
| 113 | 1402.3737000 | Выключатель "массы" | Нет на складе | |
| 114 | 5557-3724080-10 | Провод соединения аккумуляторных батарей с выключателем «массы» | Нет на складе | |
| 115 | 375-3724070 | Провод от стартера на МАССУ в сборе | Нет на складе | |
| 116 | 4320-3724283-01 | Провод от выключателя «массы» к розетке | Нет на складе | |
| 117 | 5557-3724070-30 | Провод соединения аккумуляторных батарей | Нет на складе | |
| 118 | 2702.3829010 | Датчик падения давления воздуха в баллонах | Нет на складе | |
| 119 | 55571Х-3724145 | Пучок проводов к датчику аварийного давления | Нет на складе | |
| 120 | ВК403А-3716000 | Выключатель сигнализатора стояночного тормоза | Нет на складе | |
| 121 | 5202.3827010 | Датчик указателя уровня топлива | Нет на складе | |
| 122 | ФП131АБ-3717010 | Фонарь освещения номерного знака | Нет на складе | |
| 123 | 7442.3716010-10 | Фонарь задний | Нет на складе | |
| 124 | 55571Х-3724040-10 | Пучок проводов задних сигнальных фонарей | Нет на складе | |
| 125 | ПС325-3723100 | Розетка штепсельная | Нет на складе | |
| 126 | ПС326-3723100 | Розетка прицепа | Нет на складе | |
| 127 | 171.3711010 | Фара-прожектор | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
