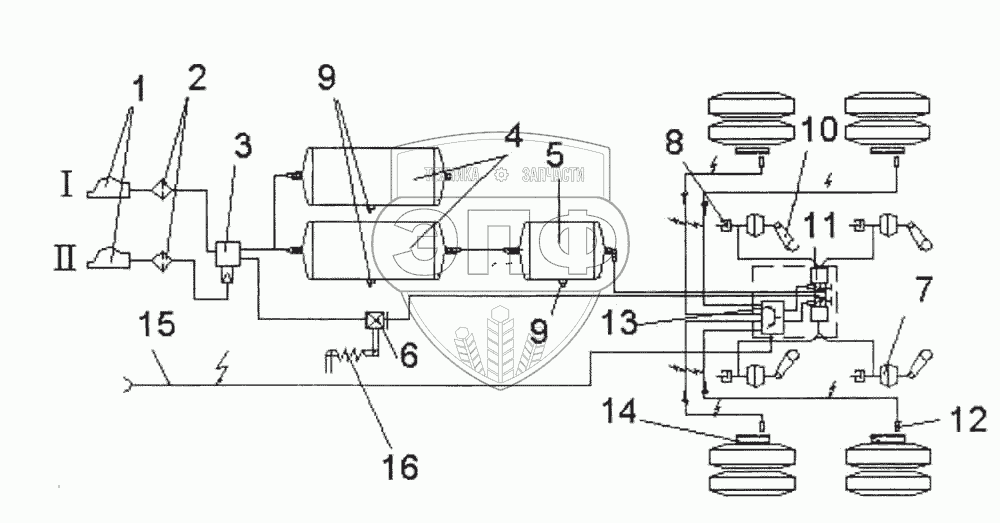

Каталог запасных частей к технике: Нефтекамский автозавод 9509. Функциональная схема
1
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100-3521111 | Головка соединительная типа «Палм» | Нет на складе | |
| 1 | 100-3521110 | Головка соединительная типа «Палм» | Нет на складе | |
| 2 | 12.3511310 | Фильтр магистральный | Нет на складе | |
| 3 | 11.3531010-70 | Клапан воздухораспределительный | Нет на складе | |
| 4 | 9674-3513015 | Баллон воздушный емкостью 40 л | Нет на складе | |
| 5 | 96742-3513025 | Баллон воздушный емкостью 20 л | Нет на складе | |
| 6 | Г-100-3533010 | Регулятор тормозных сил | Нет на складе | |
| 7 | 9693-3519212 | Тормозная камера | Нет на складе | |
| 8 | 100-3515310 | Клапан контрольного вывода | 527.80 руб. | |
| 9 | 100-3513110 | Кран слива конденсата | 460.60 руб. | |
| 10 | 500-3501136 | Рычаг регулировочный | 1 792 руб. | |
| 10 | 79005 | Рычаг регулировочный фирмы Ноldек | Нет на складе | |
| 11 | 47 2195 0200 | Модулятор тормозного давления | Нет на складе | |
| 12 | 44 1032 8080 | Датчик динамического состояния колес | Нет на складе | |
| 13 | 40 0500 0360 | Электронный блок управления | Нет на складе | |
| 14 | 53205-3541121 | Ротор датчика | Нет на складе | |
| 15 | 779112 0800 | Кабель питания с разъемом ISО 7638 | Нет на складе | |
| 16 | Г-100-3533110 | Упругий элемент | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
