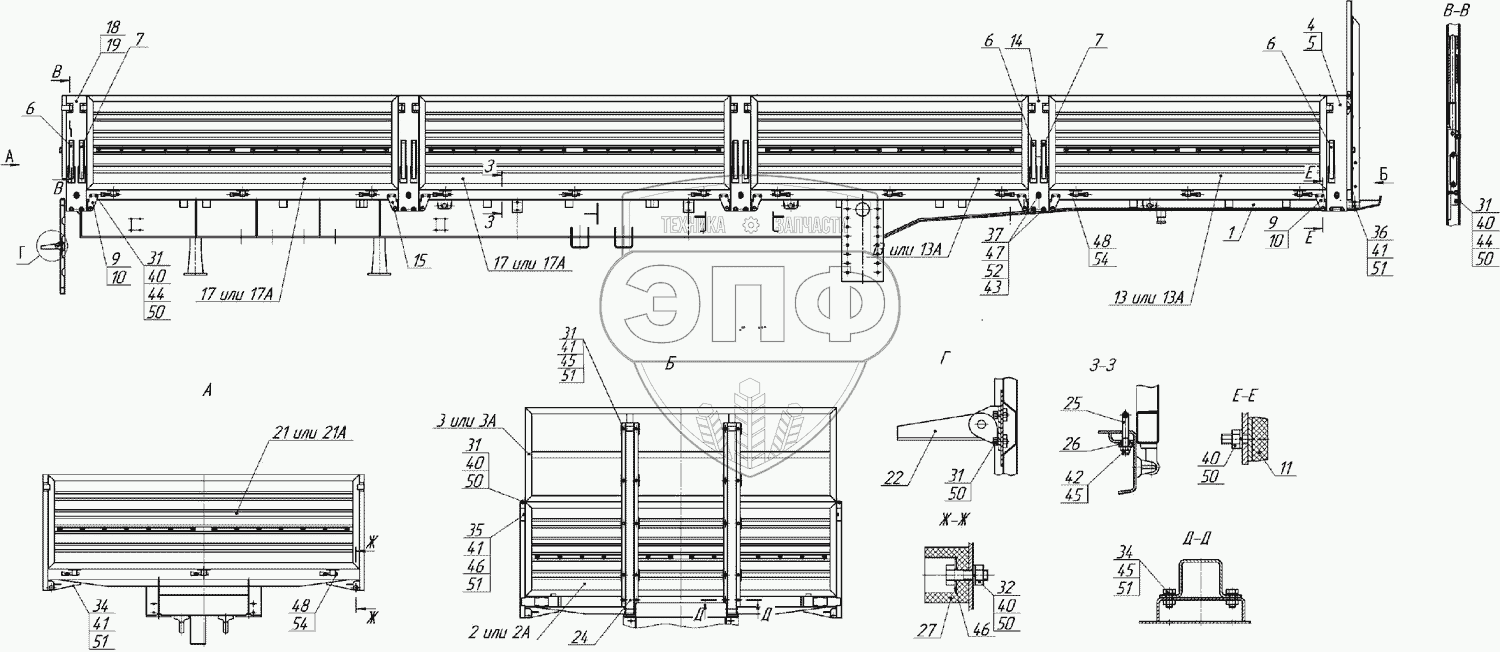

Каталог запасных частей к технике: Нефтекамский автозавод 9334-20. 9334-8500020 Платформа
/35.gif)
1
2
2а
3
3а
4
5
6
6
6
7
7
9
9
10
10
11
13
13
13а
13а
14
15
17
17
17а
17а
18
19
21
21а
22
24
25
26
27
31
31
31
31
31
32
34
34
35
36
37
40
40
40
40
40
41
41
41
41
42
43
44
44
45
45
45
46
46
47
48
48
50
50
50
50
50
50
51
51
51
51
51
52
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9334-2801281 | Основание платформы | Нет на складе | |
| 2 | 8332-8504020 | Борт передний | Нет на складе | |
| 2а | 53215-8504010-73 | Борт передний | Нет на складе | |
| 3 | 8332-8504140 | Надставка переднего борта | Нет на складе | |
| 3а | 53215-8504140-70 | Надставка переднего борта | Нет на складе | |
| 4 | 53215-8502040-73 | Стойка передняя правая | Нет на складе | |
| 5 | 53215-8502041-73 | Стойка передняя левая | Нет на складе | |
| 6 | 53215-8505028-73 | Запор бортов правый | Нет на складе | |
| 7 | 53215-8505029-73 | Запор бортов левый | Нет на складе | |
| 9 | 53215-8502030-70 | Упор передней правой стойки | Нет на складе | |
| 10 | 53215-8502031-70 | Упор передней левой стойки | Нет на складе | |
| 11 | 53215-8502090-70 | Буфер ограничительный | Нет на складе | |
| 13 | 9334-8502011 | Борт боковой | Нет на складе | |
| 13а | 65117-8502110-73 | Борт боковой №2 | Нет на складе | |
| 14 | 53215-8502060-73 | Стойка средняя | Нет на складе | |
| 15 | 53215-8502022-70 | Упор средней стойки | Нет на складе | |
| 17 | 9334-8502010 | Борт боковой | Нет на складе | |
| 17а | 65117-8502010-73 | Борт боковой №1 | Нет на складе | |
| 18 | 53215-8502070-73 | Стойка задняя правая | Нет на складе | |
| 19 | 53215-8502071-73 | Стойка задняя левая | Нет на складе | |
| 21 | 8332-8503020 | Борт задний | Нет на складе | |
| 21а | 53215-8503010-73 | Борт задний | Нет на складе | |
| 22 | 6350-8503040-70 | Подножка | Нет на складе | |
| 24 | 8332-8504031 | Усилитель переднего борта | Нет на складе | |
| 25 | 53215-8525052-70 | Петля крепления груза | Нет на складе | |
| 26 | 53215-8525056-70 | Пластина петли крепления груза | Нет на складе | |
| 27 | 9334-0000842 | Буфер | Нет на складе | |
| 31 | 1/60434/21 | Болт | 8.32 руб. | |
| 32 | 1/60436/21 | Болт М8-6gх25 | Нет на складе | |
| 33 | 1/59705/21 | Болт ТЕМ10х 1,25-6gх20 | Нет на складе | |
| 34 | 1/59707/21 | Болт ТЕМ10х1,25-6gх25 | Нет на складе | |
| 35 | 853066 | Болт М10х1,25-6gх75 | Нет на складе | |
| 36 | 1/59716/21 | Болт М10х1,25-6gx90 | Нет на складе | |
| 37 | 1/13943/21 | Болт М14х1,5-6gх45 | Нет на складе | |
| 40 | 1/61008/11 | Гайка М8 | Нет на складе | |
| 41 | 1/21647/11 | Гайка | 14 руб. | |
| 42 | 251646 | Гайка самоконтрящаяся. М10х1,25-6Н | Нет на складе | |
| 43 | 1/21640/11 | Гайка М14х1,5-6Н | 12.58 руб. | |
| 44 | 1/05196/01 | Шайба плоская 8х17 | Нет на складе | |
| 45 | 1/26386/01 | Шайба плоская 10х18 | Нет на складе | |
| 46 | 1/26468/01 | Шайба плоская 8х25х2 | Нет на складе | |
| 47 | 1/05201/01 | Шайба плоская 14х26 | Нет на складе | |
| 48 | 1/05202/01 | Шайба плоская 16х28 | Нет на складе | |
| 50 | 1/05166/77 | Шайба пружинная 8 | Нет на складе | |
| 51 | 1/05168/70 | Шайба пружинная 8 | Нет на складе | |
| 52 | 1/05171/77 | Шайба пружинная 14 | Нет на складе | |
| 54 | 1/07346/01 | Шплинт разводной 3х30 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
