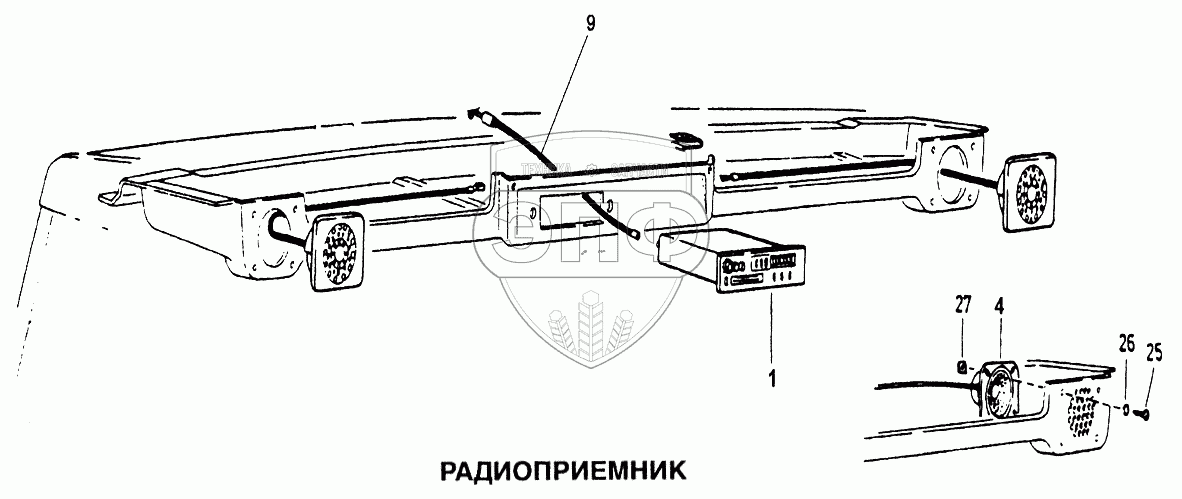

Каталог запасных частей к технике: HOWO Howo. Радиоприемник
1
1
1
4
9
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | WG9130780026 | Радиоприемник | Нет на складе | |
| 1 | WG9719780002 | Радиоприемник с проигрывателем сd дисков | Нет на складе | |
| 1 | WG9719780001 | Радиоприемник с электронным управлением | Нет на складе | |
| 4 | WG9719780003 | Динамик | Нет на складе | |
| 5 | АZ9719770003 | Электропроводка на крыше кабины | Нет на складе | |
| 5 | АZ9719770006 | Электропроводка на крыше кабины | Нет на складе | |
| 9 | WG9130780001 | Трос | Нет на складе | |
| 25 | Q2714216 | Болт | Нет на складе | |
| 26 | Q40004 | Шайба | Нет на складе | |
| 27 | 1900039699563 | Пистон | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
