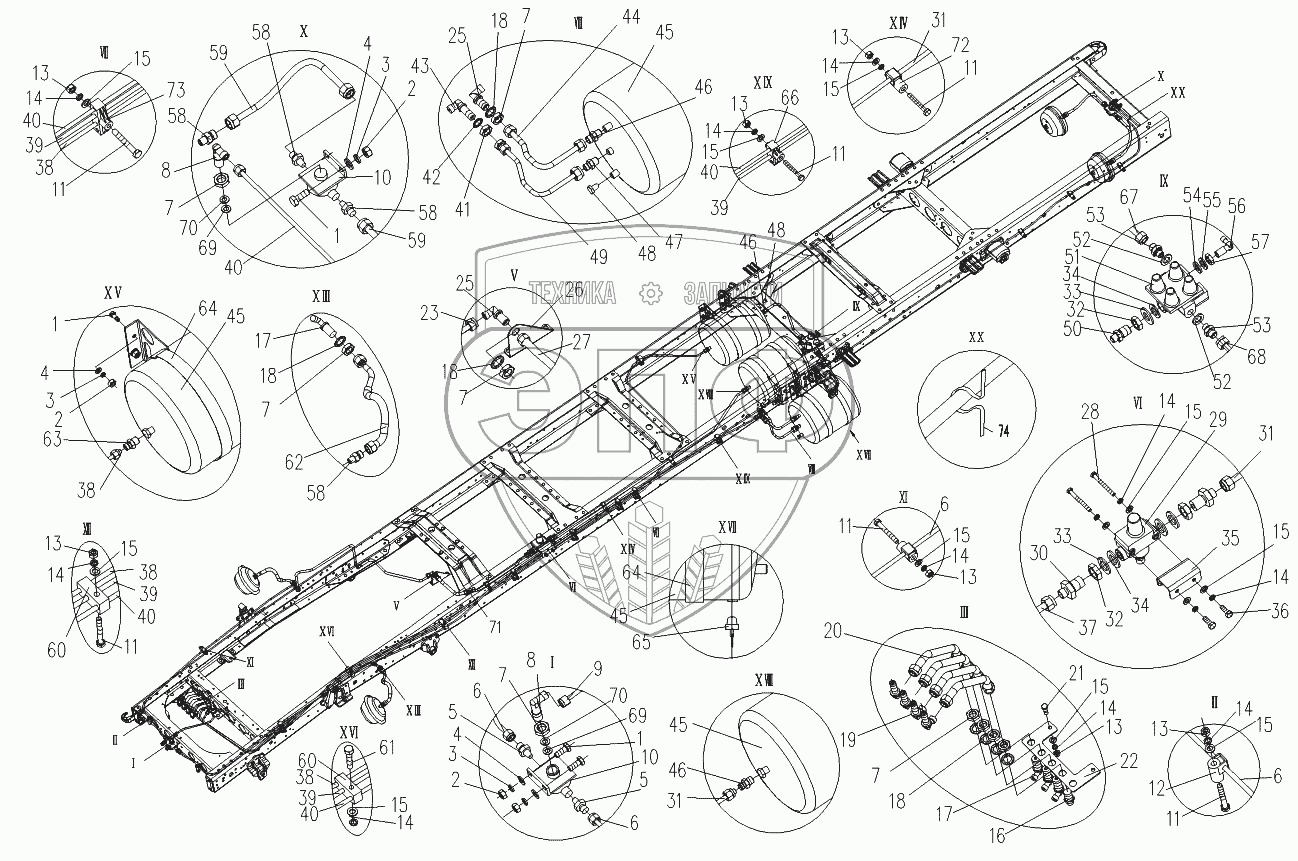

Каталог запасных частей к технике: Foton-BJ1069. Трубопроводы тормозной системы
1
1
1
2
2
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
7
7
7
7
8
8
9
10
10
11
11
11
11
11
11
12
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
17
17
18
18
18
18
19
20
21
22
23
25
25
26
27
28
29
30
31
31
31
32
32
33
33
34
34
35
36
37
38
38
38
38
39
39
39
39
40
40
40
40
40
41
42
43
44
45
45
45
45
46
46
46
47
48
48
49
50
51
52
52
53
53
54
55
56
57
58
58
58
58
59
59
60
60
61
62
63
64
64
65
66
67
68
69
69
70
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1S10693560103 | 1S10693560103 | Тормозной трубопровод | Нет на складе | |
| 1 | Q150В1025 | Болт с шестигранной головкой | Нет на складе | |
| 2 | Q340В10 | Гайка шестигранная тип 1 | Нет на складе | |
| 3 | Q40310 | Шайба пружинная | Нет на складе | |
| 4 | Q40110 | Плоская шайба | Нет на складе | |
| 5 | 1104635600071 | Штуцер | Нет на складе | |
| 6 | 1106935600076 | Нейлоновая трубка переднего тормоза | Нет на складе | |
| 7 | Q351В18 | Гайка шестигранная тонкая | Нет на складе | |
| 8 | 1106935600136 | Штуцер | Нет на складе | |
| 9 | 1106935600078 | Трубка нейлоновая | Нет на складе | |
| 10 | 1104635600007 | Клапан быстрого растормаживания | Нет на складе | |
| 11 | Q150В0860 | Болт | Нет на складе | |
| 12 | 1106335600005 | Скоба | Нет на складе | |
| 13 | Q340В08 | Гайка шестигранная тип 1 | Нет на складе | |
| 14 | Q40308 | Шайба пружинная | Нет на складе | |
| 15 | Q40108 | Плоская шайба | Нет на складе | |
| 16 | 1104635600020 | Штуцер | Нет на складе | |
| 17 | 1104335600130 | Соединение угловое | Нет на складе | |
| 18 | Q41218 | Стопорная шайба | Нет на складе | |
| 19 | 1106935600109 | Соединение угловое | Нет на складе | |
| 20 | 1106935600108 | Соединительная резиновая труба | Нет на складе | |
| 21 | Q150В0825 | Болт с шестигранной головкой | Нет на складе | |
| 22 | 1106935600107 | Соединительная плита | Нет на складе | |
| 23 | 1106935600068 | Трубопровод компрессора | Нет на складе | |
| 25 | 1104635600021 | Соединение угловое | Нет на складе | |
| 26 | 1106935600074 | Кронштейн | Нет на складе | |
| 27 | 1106935600100 | Соединительная резиновая труба | Нет на складе | |
| 28 | Q150В0875 | Болт с шестигранной головкой | Нет на складе | |
| 29 | 1104335600149 | Клапан регулировки давления | Нет на складе | |
| 30 | 1105335600008 | Штуцер | Нет на складе | |
| 31 | 1106935600064 | Труба | Нет на складе | |
| 32 | Q80222 | Гайка | Нет на складе | |
| 33 | NМО20Х2.65А | О-образное резиновое уплотнительное кольцо | Нет на складе | |
| 34 | 1417035600120 | Сальник | Нет на складе | |
| 35 | 1104335600163 | Кронштейн клапана регулировки давления | Нет на складе | |
| 36 | Q150В0822 | Болт крепления петли | Нет на складе | |
| 37 | 1106935600066 | Трубка от компрессора к регулирующему клапану | Нет на складе | |
| 38 | 1106935600075 | Трубка нейлоновая | Нет на складе | |
| 39 | 1106935600103 | Трубка | Нет на складе | |
| 40 | 1106935600110 | Трубка нейлоновая | Нет на складе | |
| 41 | Q351В16 | Гайка | Нет на складе | |
| 42 | Q41216 | Шайба | Нет на складе | |
| 43 | 1104335600193 | Соединение угловое | Нет на складе | |
| 44 | 1106935600053 | Стальная трубка | Нет на складе | |
| 45 | 1106635613001 | Ресивер | Нет на складе | |
| 46 | 1104635600015 | Штуцер | Нет на складе | |
| 47 | 1104635600010 | Штуцер | Нет на складе | |
| 48 | 1104635600059 | Пробка | Нет на складе | |
| 49 | 1106935600055 | Стальная трубка | Нет на складе | |
| 50 | 1106635600061 | Штуцер | Нет на складе | |
| 51 | 1106635615001 | Клапан защитный четырехконтурный | Нет на складе | |
| 52 | 1104635900014 | Шайба плоская медная | Нет на складе | |
| 53 | 1105335600011 | Штуцер | Нет на складе | |
| 54 | 1104635900010 | Сальник | Нет на складе | |
| 55 | 1104635900011 | О-образное кольцо 16 | Нет на складе | |
| 56 | 1106635600039 | Штуцер | Нет на складе | |
| 57 | Q80216 | Гайка шестигранная тонкая | Нет на складе | |
| 58 | 1104635600008 | Штуцер | Нет на складе | |
| 59 | 1104635600033 | Трубка задней тормозной камеры | Нет на складе | |
| 60 | 1106335600004 | Хомут трехтрубный | Нет на складе | |
| 61 | Q150В0850 | Болт с шестигранной головкой | Нет на складе | |
| 62 | 1106935600105 | Резиновая трубка переднего тормоза | Нет на складе | |
| 63 | 1104635600019 | Штуцер | Нет на складе | |
| 64 | 1104635600055 | Кронштейн ресивера | Нет на складе | |
| 65 | 1104635600006 | Пробка | Нет на складе | |
| 66 | 1104335600182 | Хомут трехтрубный | Нет на складе | |
| 67 | 1106935600057 | Труба | Нет на складе | |
| 68 | 1106635600517 | Трубка нейлоновая | Нет на складе | |
| 69 | 1104635600029 | Сальник | Нет на складе | |
| 70 | 1104635600056 | О-образное кольцо 18 | Нет на складе | |
| 71 | 1104635600012 | Штуцер | Нет на складе | |
| 72 | 1106635600093 | Скоба | Нет на складе | |
| 73 | 1104335600183 | Скоба крепления трубопроводов | Нет на складе | |
| 74 | 1102936200061 | Зажим проводов | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
