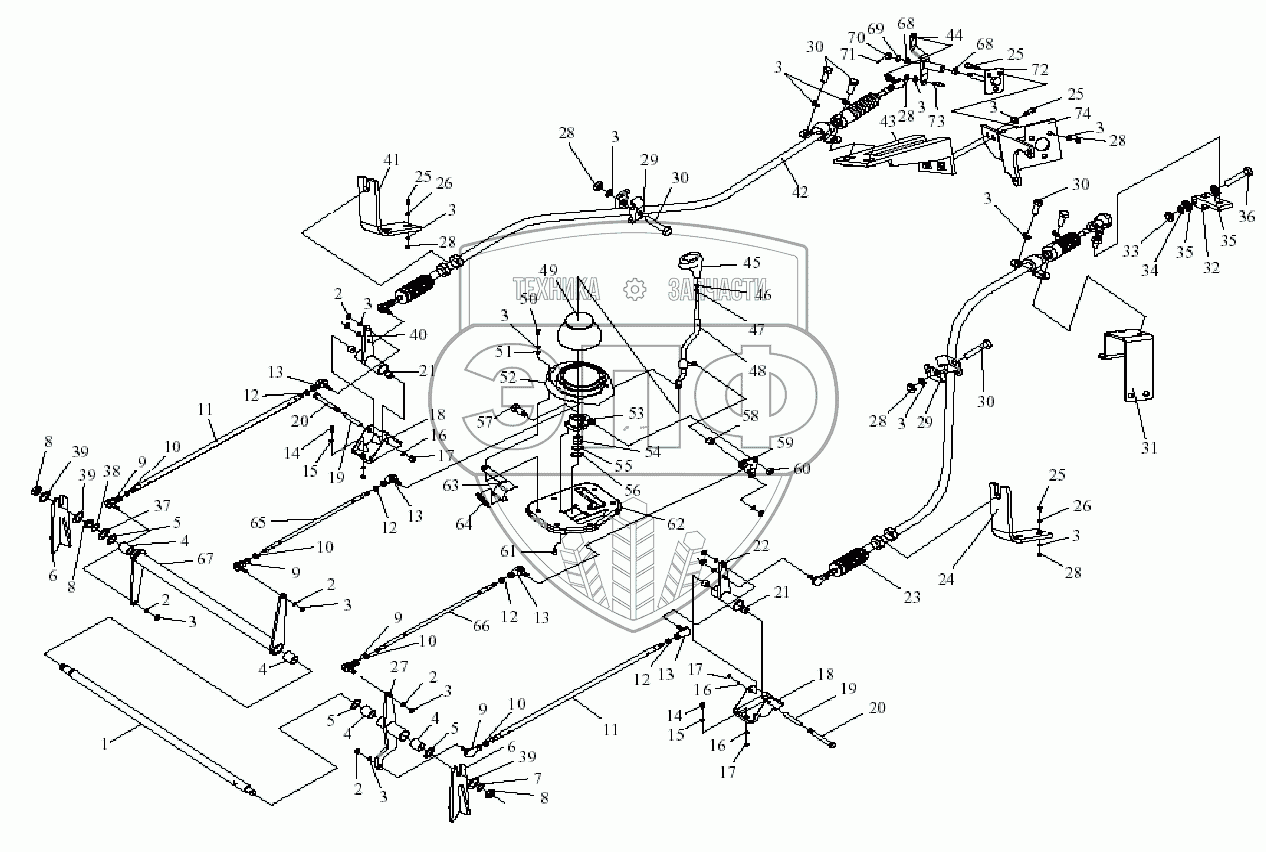

Каталог запасных частей к технике: FAW Altay-3310. Механизм управления трансмиссией
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
6
6
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
16
17
17
17
18
18
19
19
20
20
21
21
22
23
24
25
25
25
25
26
26
27
28
28
28
28
28
28
29
29
30
30
30
30
31
32
33
34
35
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| S1703125HSQ4 | S1703125HSQ4 | Узел переходного кронштейна | Нет на складе | |
| 1703125-240 | 1703125-240 | Узел среднего кронштейна | Нет на складе | |
| 1703140-240 | 1703140-240 | Узел среднего кронштейна | Нет на складе | |
| 1703120-301 | 1703120-301 | Узел продольной тяги №2 | Нет на складе | |
| 1 | 1703110-240 | Передний поддерживающий шток | Нет на складе | |
| 2 | CQ34110 | Гайка | Нет на складе | |
| 3 | Q40310 | Пружинная шайба | Нет на складе | |
| 4 | 1703099-1H | Вставка | Нет на складе | |
| 5 | 1703116-1H | Шайба | Нет на складе | |
| 6 | 1703070-240 | Передний кронштейн | Нет на складе | |
| 7 | Q40320 | Пружинная шайба | Нет на складе | |
| 8 | CQ35120 | Гайка | Нет на складе | |
| 9 | 1703190-13 | Левый шарнир и противопылевая крышка | Нет на складе | |
| 10 | 1703162-13 | Шестигранная гайка | Нет на складе | |
| 11 | 1703121-301 | Продольная тяга №2 | Нет на складе | |
| 12 | CQ35110 | Шестигранная гайка | Нет на складе | |
| 13 | 1703180-13 | Правый шарнир и противопылевая крышка | Нет на складе | |
| 14 | CQ1501225 | Болт | Нет на складе | |
| 15 | Q40112 | Пружинная шайба | Нет на складе | |
| 16 | Q40312 | Пружинная шайба | Нет на складе | |
| 17 | CQ34012 | Гайка | Нет на складе | |
| 18 | 1703126-240 | Средний кронштейн | Нет на складе | |
| 19 | 1703152-1H | Муфта | Нет на складе | |
| 20 | CQ16012100 | Болт | Нет на складе | |
| 21 | 1703033-4LB1 | Втулка | Нет на складе | |
| 22 | 1703135-240 | Узел рычага переключения передач. | Нет на складе | |
| 23 | S1703180A102X | Сборка кабеля переключения передач | Нет на складе | |
| 24 | 1703181-318 | Передний кронштейн | Нет на складе | |
| 25 | CQ1501030 | Болт | Нет на складе | |
| 26 | Q40110 | Шайба | Нет на складе | |
| 27 | 1703105-240 | Узел рычага выбора передней шестерни | Нет на складе | |
| 28 | CQ34010 | Гайка | Нет на складе | |
| 29 | 3508115-Q3 | Одинарный зажим для трубки | Нет на складе | |
| 30 | CQ1501020 | Шестигранный болт | Нет на складе | |
| 31 | 2S1703185DSQ4 | Узел заднего кронштейна | Нет на складе | |
| 32 | S1703216-301 | Рычаг выбора передач | Нет на складе | |
| 33 | CQ34008 | Гайка | Нет на складе | |
| 34 | Q40308 | Пружинная шайба | Нет на складе | |
| 35 | Q40208 | Шайба | Нет на складе | |
| 36 | CQ1500845 | Болт | Нет на складе | |
| 37 | 1703118-1H | Шайба | Нет на складе | |
| 38 | Q43128 | Пружинная шайба | Нет на складе | |
| 39 | Q40120 | Плоская шайба | Нет на складе | |
| 40 | 1703150-240 | Узел рычага выбора средней шестерни | Нет на складе | |
| 41 | 1703186-318 | Задний кронштейн кабеля переключения | Нет на складе | |
| 42 | S1703200A102X | Узел кабеля переключения передач | Нет на складе | |
| 43 | 1703190-SQ4 | Кронштейн | Нет на складе | |
| 44 | 1703140HSQ4 | Рычаг средней шестерни | Нет на складе | |
| 45 | S1703040-102X | Ручка | Нет на складе | |
| 46 | CQ35118 | Гайка | Нет на складе | |
| 47 | 1703027B240 | Уплотнительная втулка | Нет на складе | |
| 48 | 1703020-240 | Рычаг управления коробкой передач | Нет на складе | |
| 49 | 1703068-240 | Верхняя пылезащитная крышка | Нет на складе | |
| 50 | CQ1501025 | Болт | Нет на складе | |
| 51 | Q40110 | Шайба | Нет на складе | |
| 52 | 1703025-240 | Нижняя пылезащитная крышка | Нет на складе | |
| 53 | 1703030-240 | Держатель стержня управления | Нет на складе | |
| 54 | 1703041-240 | Втулка | Нет на складе | |
| 55 | 1703043-240 | Уплотнение | Нет на складе | |
| 56 | 1703044-240 | Уплотнение | Нет на складе | |
| 57 | 1703056-240 | Штифт | Нет на складе | |
| 58 | 1703046-240 | Втулка | Нет на складе | |
| 59 | 1703050-240 | Узел рычага. | Нет на складе | |
| 60 | CQ32912 | Шестигранная нейлоновая контргайка | Нет на складе | |
| 61 | CQ1840816 | Фланцевый шестигранный болт | Нет на складе | |
| 62 | 1703060-240 | Узел кронштейна | Нет на складе | |
| 63 | 1703067-240 | Кронштейн пружины | Нет на складе | |
| 64 | 1703066-240 | Пружина | Нет на складе | |
| 65 | 1703075-240 | Продольная тяга для переключения ЗК №1 | Нет на складе | |
| 66 | 1703080-240 | Продольная тяга для выбора ЗК №1 | Нет на складе | |
| 67 | 1703095-240 | Рычаг переключения передней шестерни | Нет на складе | |
| 68 | 1703033-4LB1 | Втулка | Нет на складе | |
| 69 | Q40210 | Шайба | Нет на складе | |
| 70 | CQ38110 | Шестигранная гайка | Нет на складе | |
| 71 | Q5002525 | Шплинт | Нет на складе | |
| 72 | 1703130-SQ4 | Узел фланец и шток | Нет на складе | |
| 73 | 2S1703143-SQ4 | Шток переключения | Нет на складе | |
| 74 | 2S1703120HSQ4 | Кронштейн | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
