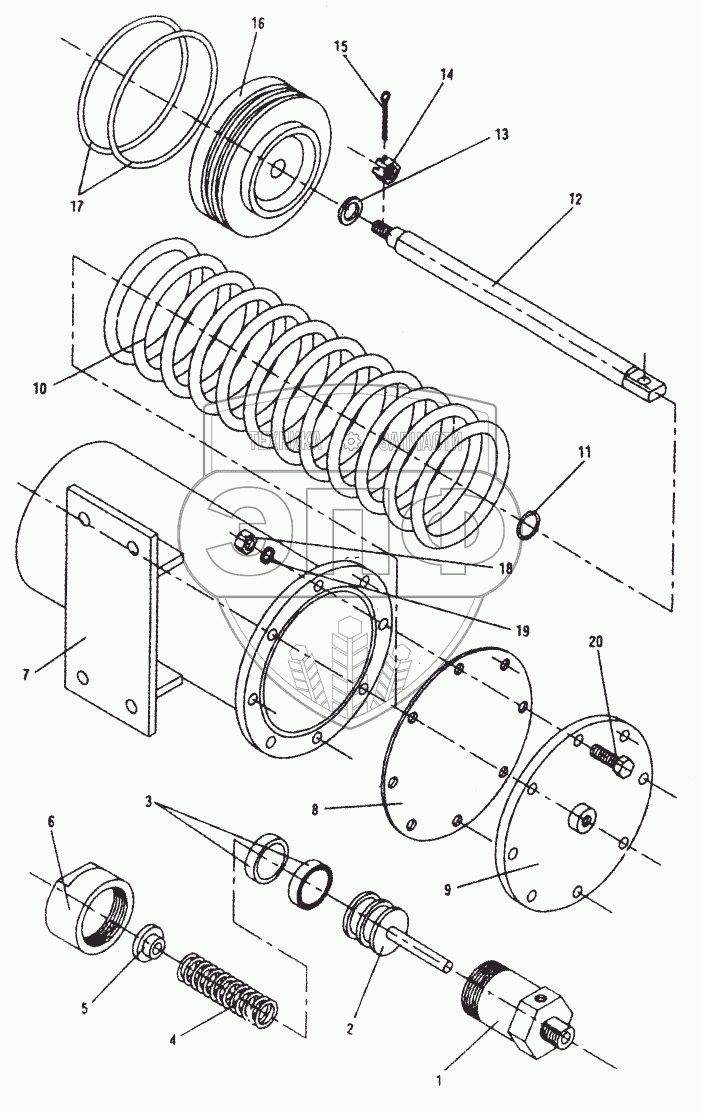

Каталог запасных частей к технике: XCMG ZL50G. Тормозной пневмоцилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL50E.9.6-5 | Цилиндр | Нет на складе | |
| 2 | ZL50E.9.6-1 | Поршень | Нет на складе | |
| 3 | JB/ZQ4264-86 | Уплотнительное кольцо Yx D40 | Нет на складе | |
| 4 | ZL50E.9.6-2 | Пружина | Нет на складе | |
| 5 | ZL50E.9.6-4 | Седло пружины | Нет на складе | |
| 6 | ZL50E.9.6-3 | Крышка цилиндра | Нет на складе | |
| 7 | ZL50E.9.7.1 | Пневмоцилиндр | Нет на складе | |
| 8 | ZL50E.9.7-3 | Шайба | Нет на складе | |
| 9 | ZL50E.9.7.2 | Крышка цилиндра | Нет на складе | |
| 10 | ZL50E.9.7-2 | Пружина | Нет на складе | |
| 11 | GB3452.1-92 | Круглое кольцо | Нет на складе | |
| 12 | ZL50E.9.7-5 | Толкатель поршня | Нет на складе | |
| 13 | ZL50E.9.7-4 | Шайба | Нет на складе | |
| 14 | GB6181-86 | Гайка | Нет на складе | |
| 15 | GB91-86 | Шплинт | Нет на складе | |
| 16 | ZL50E.9.7-1 | Поршень | Нет на складе | |
| 17 | GB3452.1-82 | Кольцо | Нет на складе | |
| 18 | GB41-86 | Гайка | Нет на складе | |
| 19 | GB93-87 | Шайба 12 | Нет на складе | |
| 20 | GB5781-86 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
