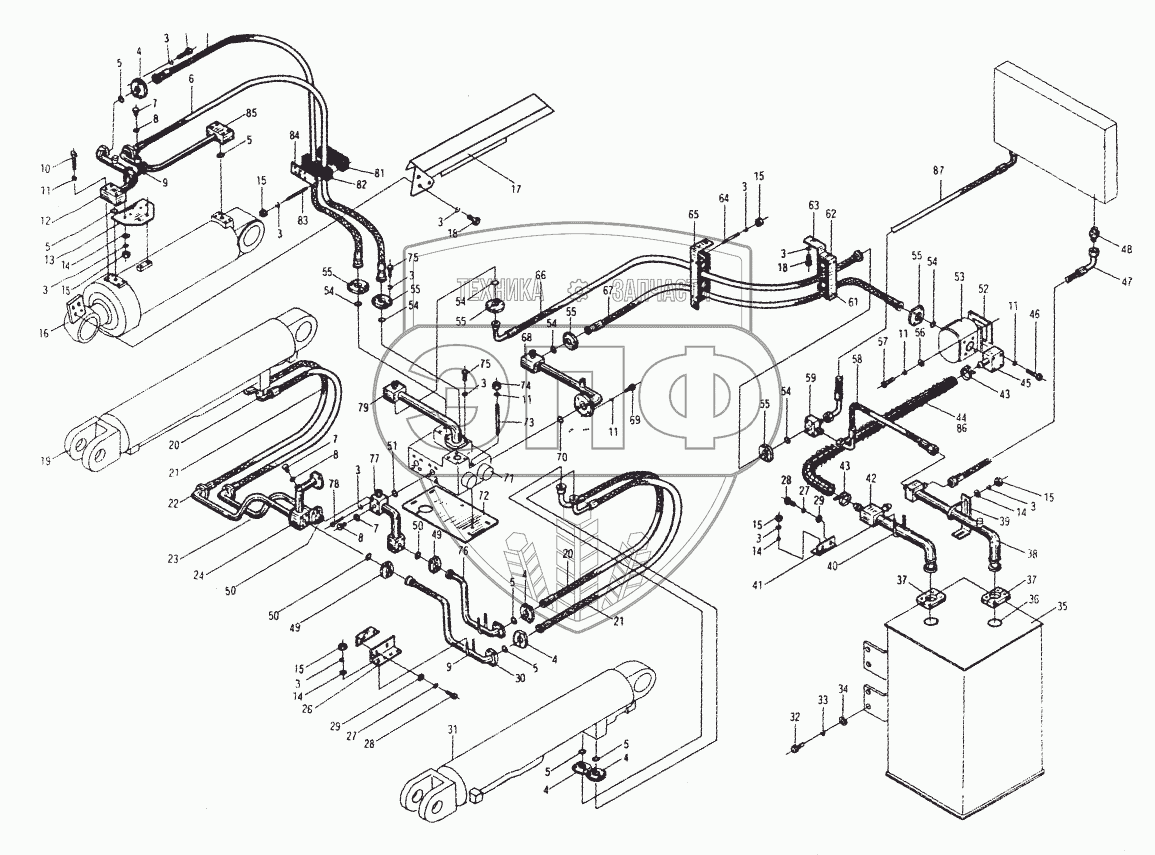

Каталог запасных частей к технике: XCMG ZL50G. Рабочая гидравлическая система
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
7
8
8
8
9
9
10
11
11
11
11
11
12
13
14
14
14
14
15
15
15
15
15
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
49
50
50
50
52
53
54
54
54
54
54
54
55
55
55
55
55
55
56
57
58
59
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
81
82
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z5G.7.1A.1 | F Шланг | Нет на складе | |
| 2 | GB5783-86 | Болт | Нет на складе | |
| 3 | GB93-87 | Шайба 12 | Нет на складе | |
| 4 | FPS 1 | Фланец | Нет на складе | |
| 5 | Кольцо | Кольцо | Нет на складе | |
| 6 | Z5G.7.1A.2 | F Шланг | Нет на складе | |
| 7 | JB1000-77 | Заглушка | Нет на складе | |
| 8 | Q/SC1294-2000 | Шайба | Нет на складе | |
| 9 | 85Z.10.1.1-2 | U-Болт | Нет на складе | |
| 10 | GB5782-86 | Болт | Нет на складе | |
| 11 | GB93-87 | Шайба 12 | Нет на складе | |
| 12 | Z5G.7.1.2 | Труба | Нет на складе | |
| 13 | ZL50E.7.1-1 | Планка | Нет на складе | |
| 14 | GB97.1-85 | Шайба | Нет на складе | |
| 15 | GB6170-86 | Гайка | Нет на складе | |
| 16 | Z5G.7.1.1 | Цилиндр наклона | Нет на складе | |
| 17 | Z5G.7.1-14 | Опора | Нет на складе | |
| 18 | GB5783-86 | Болт | Нет на складе | |
| 19 | Z5G.7.1.3A | Цилиндр | Нет на складе | |
| 20 | Z5G.7.1A.7 | F Шланг | Нет на складе | |
| 21 | Z5G.7.1A.6 | F Шланг | Нет на складе | |
| 22 | Z5G.7.1.7 | Труба | Нет на складе | |
| 23 | Z5G.7.1.8 | Труба | Нет на складе | |
| 24 | Z5G.7.1.9 | Труба | Нет на складе | |
| 25 | Z5G.7.1-15 | Планка | Нет на складе | |
| 26 | Z5G.7.1-2 | Планка | Нет на складе | |
| 27 | GB93-87 | Шайба 12 | Нет на складе | |
| 28 | GB5783-86 | Болт | Нет на складе | |
| 29 | GB97.1-85 | Шайба | Нет на складе | |
| 30 | Z5G.7.1.22 | Труба | Нет на складе | |
| 31 | Z5G.7.1.24A | Цилиндр | Нет на складе | |
| 32 | GB5783-86 | Болт | Нет на складе | |
| 33 | GB93-87 | Шайба 12 | Нет на складе | |
| 34 | GB97.1-85 | Шайба | Нет на складе | |
| 35 | Z5G.7.1.27 | Масляный бак | Нет на складе | |
| 36 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 37 | ZL50E.7.1.24-1 | Фланец | Нет на складе | |
| 38 | Z5GH.7.1.6 | труба | Нет на складе | |
| 39 | Z5G.7.1-6 | Планка | Нет на складе | |
| 40 | 25G.7.1-7 | U-Болт | Нет на складе | |
| 41 | Z5G.7.1-8 | Планка | Нет на складе | |
| 42 | Z5G.7.1.17A | Труба | Нет на складе | |
| 43 | JB3616.1-84 | Хомут | Нет на складе | |
| 44 | Z5G.7.1-9 | Шланг | Нет на складе | |
| 45 | Z5G.7.1.14A | Соединитель | Нет на складе | |
| 46 | GB5783-86 | Болт | Нет на складе | |
| 47 | Z5G.7.1A.4 | D Труба | Нет на складе | |
| 48 | 122LM27 x 1.5ED | Соединитель | Нет на складе | |
| 49 | 85Z.10.1-2 | Split Flange | Нет на складе | |
| 50 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 52 | Z5G.7.1-16 | Прокладка | Нет на складе | |
| 53 | CBGJ3100/1010 | Шестеренный насос | Нет на складе | |
| 54 | Кольцо | Кольцо | Нет на складе | |
| 55 | FPS1 1/4 | Фланец | Нет на складе | |
| 56 | GB97.1-85 | Шайба | Нет на складе | |
| 57 | GB899-88 | Винт АМ10х1х20 | Нет на складе | |
| 58 | Z5G.7.1A.5 | D Труба | Нет на складе | |
| 59 | Z5G.7.1A.10 | Соединитель | Нет на складе | |
| 61 | Z5G.7.1.29-2 | Пластина | Нет на складе | |
| 62 | Z5G.7.1.29-1 | Пластина | Нет на складе | |
| 63 | Z5G.7.1-12 | Планка | Нет на складе | |
| 64 | GB901-88 | Болт | Нет на складе | |
| 65 | Z5G.7.1-11 | Планка | Нет на складе | |
| 66 | Z5G.7.1A.8 | F Шланг | Нет на складе | |
| 67 | Z5G.7.1A.3 | F Шланг | Нет на складе | |
| 68 | Z5G.7.1.1.1 | Труба | Нет на складе | |
| 69 | GB5783-86 | Болт | Нет на складе | |
| 70 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 71 | D32 | Клапан | Нет на складе | |
| 72 | Z5G.7.1-10 | Планка | Нет на складе | |
| 73 | GB901-88 | Болт | Нет на складе | |
| 74 | GB6170-86 | Гайка | Нет на складе | |
| 75 | GB5782-86 | Болт | Нет на складе | |
| 76 | Z5G.7.1.20 | Труба | Нет на складе | |
| 77 | Z5G.7.1.23 | Труба | Нет на складе | |
| 78 | GB5782-86 | Болт | Нет на складе | |
| 79 | Z5GH.7.1.9 | Труба | Нет на складе | |
| 81 | Z5G.7.1.10-3 | Пластина | Нет на складе | |
| 82 | Z5G.7.1.10-2 | Пластина | Нет на складе | |
| 83 | GB901-88 | Болт | Нет на складе | |
| 84 | Z5G.7.1.10-1 | Пластина | Нет на складе | |
| 85 | Z5G.7.1.4 | Труба | Нет на складе | |
| 86 | ZL50E.7.1-10 | Пружина | Нет на складе | |
| 87 | Z5G.7.1A.9 | D Труба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
