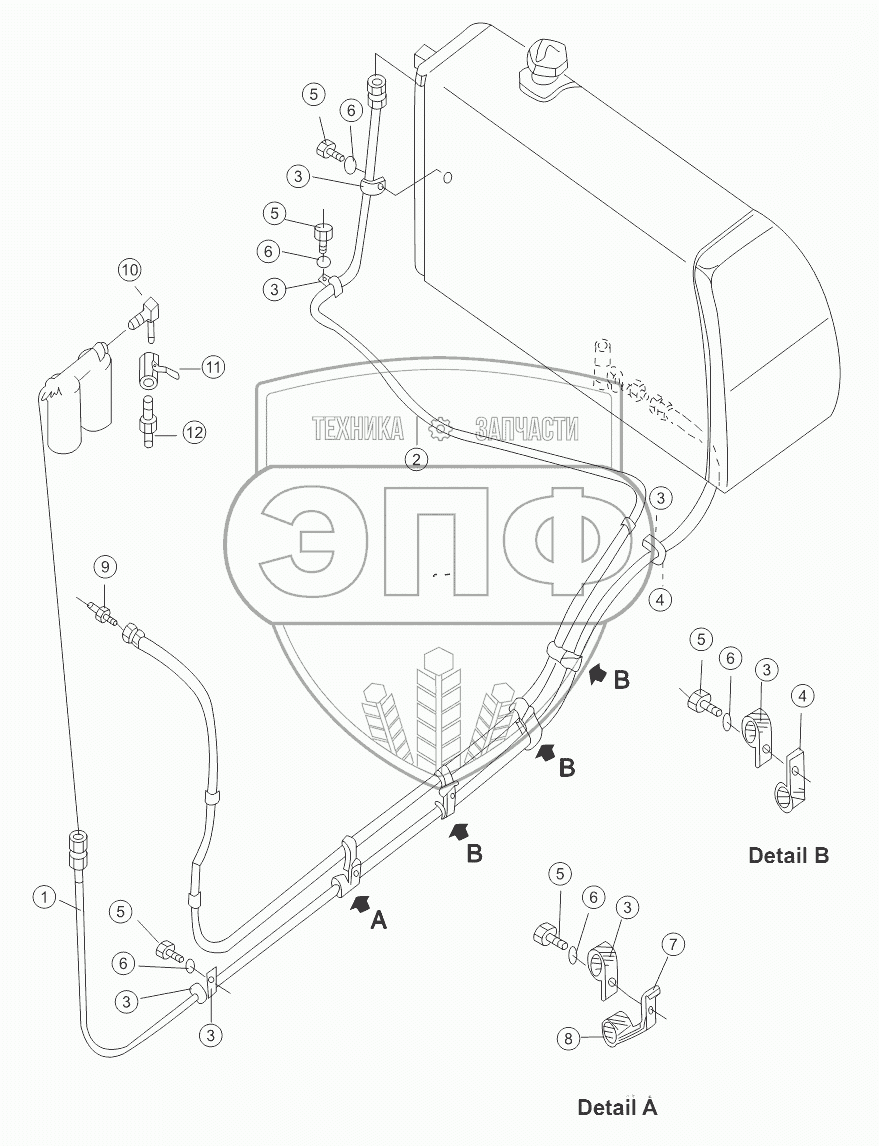

Каталог запасных частей к технике: Shantui SD32 (вариант). FUEL PIPING
/21.gif)
1
2
3
3
3
3
3
3
3
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24Y-04-40000 | hose inlet | Нет на складе | |
| 2 | 24Y-04-30000 | hose outlet | Нет на складе | |
| 3 | 08036-12514 | Wire clip | Нет на складе | |
| 4 | 08035-03010 | Провододержатель | Нет на складе | |
| 5 | 01010-51016 | Болт | Нет на складе | |
| 6 | 01643-31032 | Шайба | Нет на складе | |
| 7 | 24Y-04-00002 | clamp | Нет на складе | |
| 8 | 24Y-04-00003 | tube | Нет на складе | |
| 9 | 24Y-04-00010 | nipple | Нет на складе | |
| 10 | 23Y-04-00007 | Nipple | Нет на складе | |
| 11 | 07700-40460 | Клапан | Нет на складе | |
| 12 | 23Y-04-00008 | Nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
