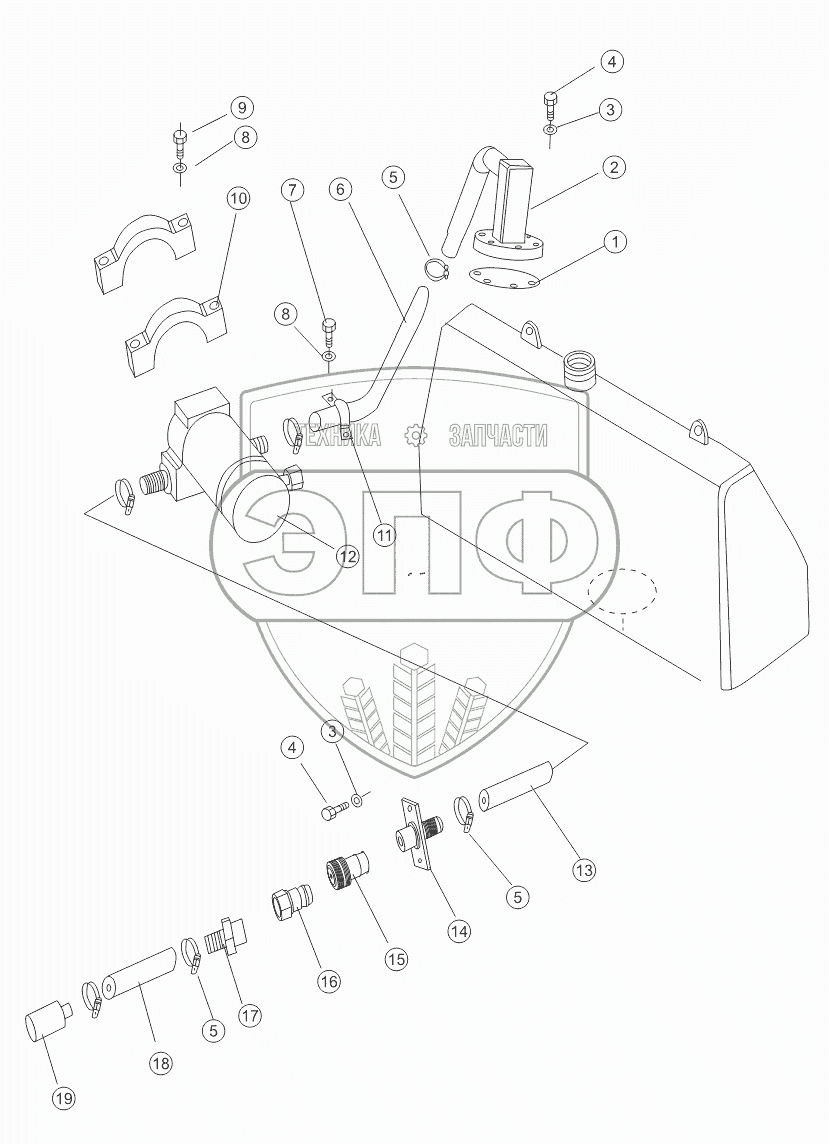

Каталог запасных частей к технике: Shantui SD32 (вариант). FILLING PUMP ASSY
/22.gif)
1
2
3
3
4
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 171-04-10000 | 171-04-10000 | Filling pump assy | Нет на складе | |
| 1 | 171-04-00002 | Gasket | Нет на складе | |
| 2 | 171-04-10100 | Oil tube | Нет на складе | |
| 3 | 01010-50625 | Bolt | Нет на складе | |
| 4 | 01643-30623 | Прокладка | Нет на складе | |
| 5 | 07281-00259 | Зажим | Нет на складе | |
| 6 | 09483-10524 | Hose | Нет на складе | |
| 7 | 01010-51025 | Болт | Нет на складе | |
| 8 | 01643-31032 | Шайба | Нет на складе | |
| 9 | 01010-51065 | Шайба | Нет на складе | |
| 10 | 171-04-10300 | Cover | Нет на складе | |
| 11 | 07282-12288 | clamp | Нет на складе | |
| 12 | 31Y-04-06000 | Petrol pump | Нет на складе | |
| 13 | 09483-10506 | Hose | Нет на складе | |
| 14 | 171-04-10200 | Nipple | Нет на складе | |
| 15 | 31Y-04-04000 | Expedite socket | Нет на складе | |
| 16 | 31Y-04-05000 | Expedite pin | Нет на складе | |
| 17 | 171-04-10001 | Nipple | Нет на складе | |
| 18 | 09483-10520 | Hose | Нет на складе | |
| 19 | 171-04-10400 | Strainer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
