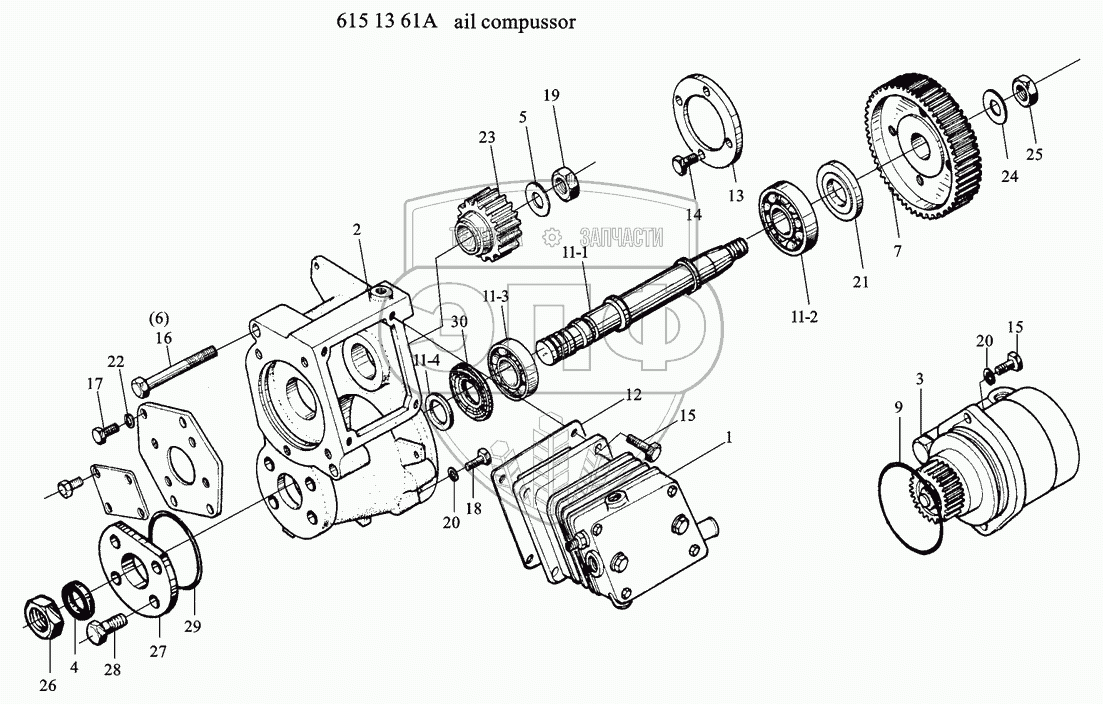

Каталог запасных частей к технике: Shaanxi MAN-F2000 (SX3254JS384). Воздушный компрессор
1
1
2
3
4
5
6
7
9
11
11-1
11-2
11-3
11-4
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 612600130063 | Воздушный компрессор водянного охлаждения | Нет на складе | |
| 1 | AZ1560130070 | Воздушный компрессор водянного охлаждения | Нет на складе | |
| 2 | AZ1560130063 | Корпус вала | Нет на складе | |
| 3 | 61500130037 | Насос гидравлический | Нет на складе | |
| 4 | 90003070092 | Сальник | Нет на складе | |
| 5 | 609070161 | Шайба прижимная | Нет на складе | |
| 6 | 90003802561 | Болт М10х75 D00933 | Нет на складе | |
| 7 | AZ1560130064 | Шестерня | Нет на складе | |
| 9 | 81500130068 | Кольцо уплотнительное | Нет на складе | |
| 11 | 61500080167 | Вал в сборе | Нет на складе | |
| 11-1 | 612600130048 | Вал | Нет на складе | |
| 11-2 | 90003320154 | Подшипник | Нет на складе | |
| 11-3 | 61500080158 | Подшипник | Нет на складе | |
| 11-4 | 612600130047 | Втулка | Нет на складе | |
| 12 | 61500130080 | Прокладка | Нет на складе | |
| 13 | 61500080165 | Пластина | Нет на складе | |
| 14 | 90003802432 | Болт | Нет на складе | |
| 15 | 90003802438 | Болт | Нет на складе | |
| 16 | 90003800569 | Болт М10х150 D00933 | Нет на складе | |
| 17 | 90003802411 | Болт М8х16 DIN933-88Zn | Нет на складе | |
| 18 | 90003802419 | Винт под угольник | Нет на складе | |
| 19 | 612600130001 | Гайка М18х1,5 D00934М-8 | Нет на складе | |
| 20 | 90003932023 | Шайба пружинная В8 D00137 | Нет на складе | |
| 21 | 61500080130 | Шайба прижимная | Нет на складе | |
| 22 | 90003930261 | Шайба А8,4 D00125А3С | Нет на складе | |
| 23 | 61560130012 | Шестерня компрессора | Нет на складе | |
| 24 | 409020045 | Шайба | Нет на складе | |
| 25 | 612600130001 | Гайка М18х1,5 D00934М-8 | Нет на складе | |
| 26 | 612600130046 | Гайка | Нет на складе | |
| 27 | 61500130097 | Картридж сальника | Нет на складе | |
| 28 | 90003802415 | Болт | Нет на складе | |
| 29 | 192320002 | Кольцо уплотнительное | Нет на складе | |
| 30 | 612600130073 | Уплотнитель | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
