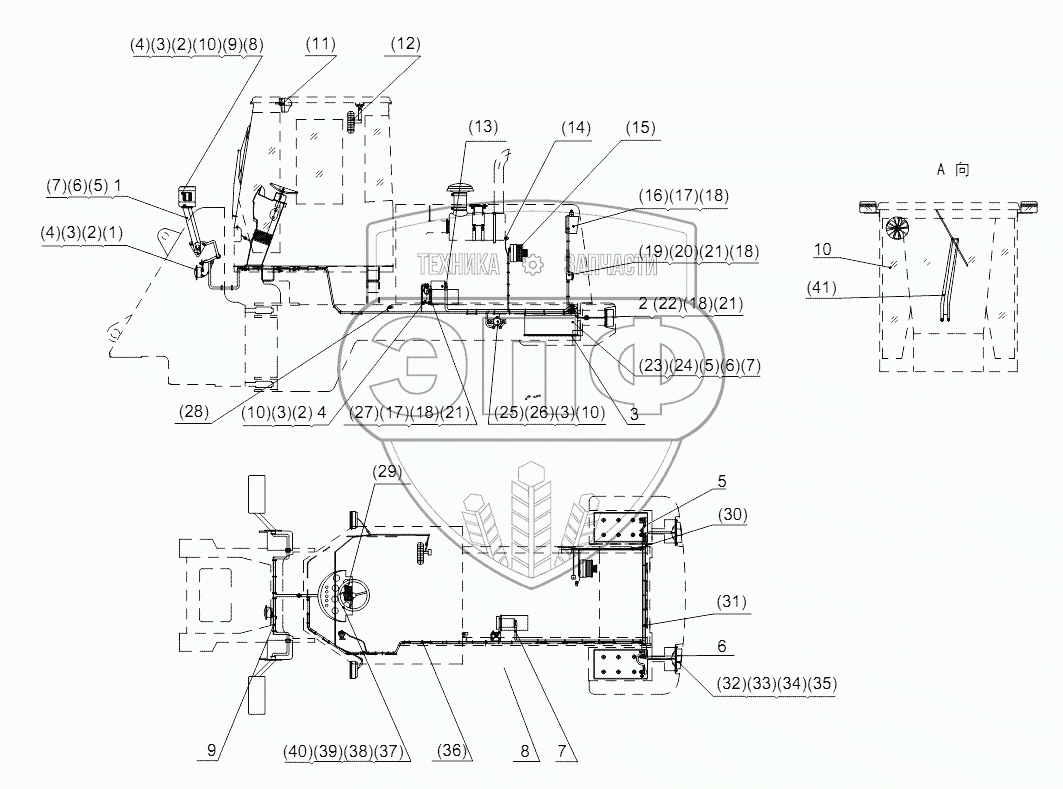

Каталог запасных частей к технике: Shantui SL-30W. Electric system (match DEUTZ engine)
1
2
3
4
5
6
7
8
9
10
(1)
(2)
(2)
(2)
(3)
(3)
(3)
(3)
(4)
(4)
(5)
(5)
(6)
(6)
(7)
(7)
(8)
(9)
(10)
(10)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(17)
(18)
(18)
(18)
(18)
(19)
(20)
(21)
(21)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
(35)
(36)
(37)
(38)
(39)
(40)
(41)
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL30GII-15001 | Lamp bracket | Нет на складе | |
| 2 | ZL30GII-15002 | Mounted plate | Нет на складе | |
| 3 | ZL50G2-15001 | Rubber board | Нет на складе | |
| 4 | ZL30GII-15012 | Mounted plate | Нет на складе | |
| 5 | ZL30GII-15004 | Ground wire | Нет на складе | |
| 6 | ZL30GII-15005 | Battery connect wire | Нет на складе | |
| 7 | ZL30GII-15006 | Starting generator power cord | Нет на складе | |
| 8 | ZL30GII(D)-15007 | Rear wire batch | Нет на складе | |
| 9 | ZL30GII-15008K | Front wire batch | Нет на складе | |
| 10 | DG957-15018 | Driver' s cap electrical fitting drawing | Нет на складе | |
| (1) | DL51A | Electric horn assembly | Нет на складе | |
| (2) | GB5781-86 | Bolt | Нет на складе | |
| (3) | GB93-87 | Washer | Нет на складе | |
| (4) | GB6170-86 | nut | Нет на складе | |
| (5) | GB5781-86 | Bolt | Нет на складе | |
| (6) | GB95-85 | Washer | Нет на складе | |
| (7) | GB93-87 | Washer | Нет на складе | |
| (8) | HG | Front big lamp | Нет на складе | |
| (9) | GB5781-86 | Bolt | Нет на складе | |
| (10) | GB95-85 | Washer | Нет на складе | |
| (11) | DG957-15-GZD | LINGONG type work lamp | Нет на складе | |
| (12) | DG957-15-FS | fan | Нет на складе | |
| (13) | DG938-15-QDJ | Starter assembly | Нет на складе | |
| (14) | WG-I-Z3/8 | Water temperature sensor | Нет на складе | |
| (15) | DG938-15-FDJ | Generator assembly | Нет на складе | |
| (16) | 175x110 | Square rear big lamp | Нет на складе | |
| (17) | GB818-85 | Screw | Нет на складе | |
| (18) | GB93-87 | Washer | Нет на складе | |
| (19) | DJ221B | Reverse warner | Нет на складе | |
| (20) | GB818-85 | Screw | Нет на складе | |
| (21) | GB95-85 | Washer | Нет на складе | |
| (22) | GB818-85 | Screw | Нет на складе | |
| (23) | N200S | Accumulator assembly | Нет на складе | |
| (24) | GB6170-86 | nut | Нет на складе | |
| (25) | DK2312 | Electromagnetic power switch | Нет на складе | |
| (26) | GB5781-86 | Bolt | Нет на складе | |
| (27) | JD26C | Preheating relay | Нет на складе | |
| (28) | WG-I-M14x1.5 | Torque converter oil temperature sensor | Нет на складе | |
| (29) | Z-216 | Long overhead light | Нет на складе | |
| (30) | ф32x260 | Rubber protective sleeve | Нет на складе | |
| (31) | ZD200x8 | Clip | Нет на складе | |
| (32) | Z216 | Three-color back lamp | Нет на складе | |
| (33) | GB818-85 | Screw | Нет на складе | |
| (34) | GB6170-86 | nut | Нет на складе | |
| (35) | GB93-875 | Wasger | Нет на складе | |
| (36) | ZD150x8 | Clip | Нет на складе | |
| (37) | YBT-DG936-1 | Instrument desk assembly | Нет на складе | |
| (38) | GB5783-86 | Bolt | Нет на складе | |
| (39) | GB95-85 | Washer | Нет на складе | |
| (40) | GB93-87 | Washer | Нет на складе | |
| (41) | ZD2530 | Wiper assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
