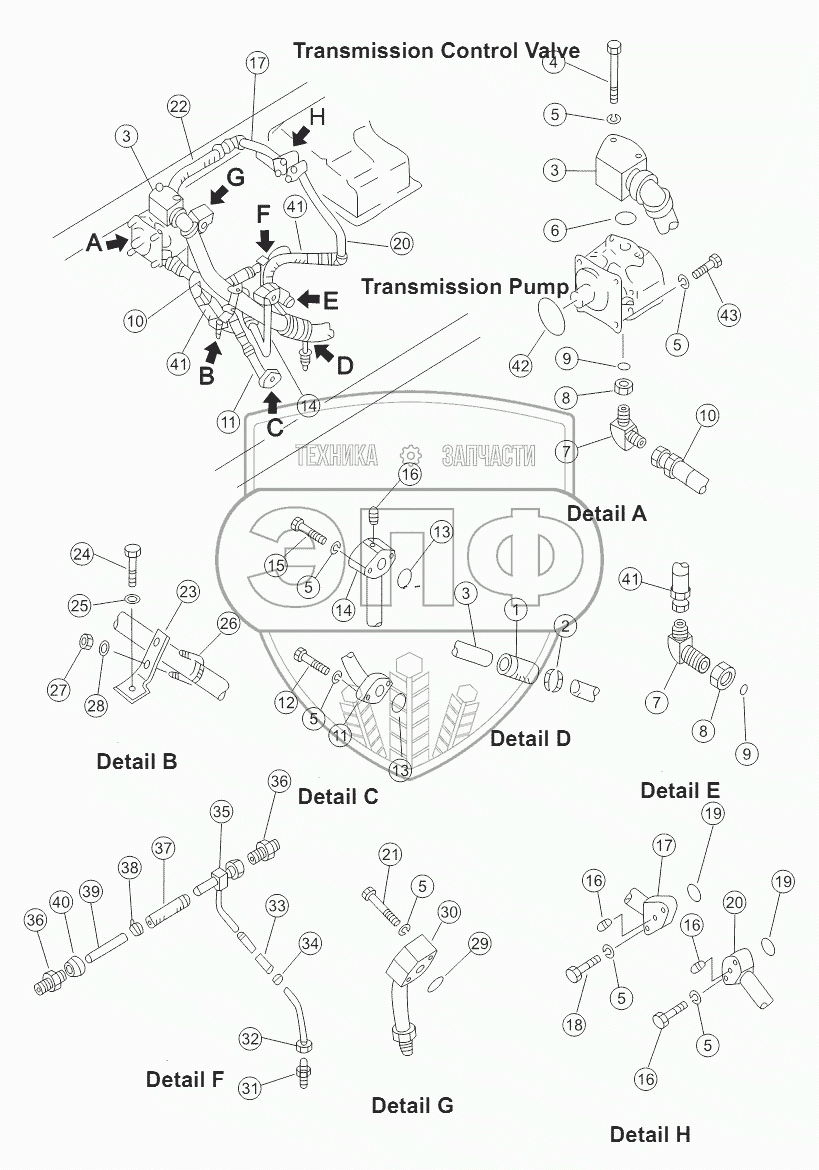

Каталог запасных частей к технике: Shantui SD32 (вариант). TORQUE TRANSMISSION PIPING SYSYTEM
/38.gif)
1
2
3
3
3
4
5
5
5
5
5
5
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
16
16
16
17
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07260-04117 | Hose | Нет на складе | |
| 2 | 07281-00609 | Зажим | Нет на складе | |
| 3 | 175-49-22124 | tube | Нет на складе | |
| 4 | 01010-51080 | Болт | Нет на складе | |
| 5 | 01602-21030 | Шайба | Нет на складе | |
| 6 | 07000-13032 | Кольцо | Нет на складе | |
| 7 | 07235-10628 | Штуцер | Нет на складе | |
| 8 | 07239-12410 | nut | Нет на складе | |
| 9 | 07002-12434 | O-ring | Нет на складе | |
| 10 | 07102-20608 | Hose | Нет на складе | |
| 11 | 572-74-06000 | Tube | Нет на складе | |
| 12 | 01010-51035 | Болт | Нет на складе | |
| 13 | 07000-13035 | Кольцо | Нет на складе | |
| 14 | 24G-74-02000 | tube | Нет на складе | |
| 15 | 01010-51055 | Болт | Нет на складе | |
| 16 | 07042-20108 | Заглушка | Нет на складе | |
| 17 | 175-49-23862 | tube | Нет на складе | |
| 18 | 01010-51065 | Шайба | Нет на складе | |
| 19 | 07000-13028 | O-ring | Нет на складе | |
| 20 | 175-49-21235 | tube | Нет на складе | |
| 21 | 01010-51060 | Болт | Нет на складе | |
| 22 | 07102-20612 | Hose | Нет на складе | |
| 23 | 175-49-22134 | bracket | Нет на складе | |
| 24 | 01010-51635 | Болт | Нет на складе | |
| 25 | 01643-31645 | Шайба | Нет на складе | |
| 26 | 07283-24354 | clip | Нет на складе | |
| 27 | 01599-01011 | Гайка | Нет на складе | |
| 28 | 01643-31032 | Шайба | Нет на складе | |
| 29 | 07000-13025 | Кольцо | Нет на складе | |
| 30 | 175-49-21472 | tube | Нет на складе | |
| 31 | 07213-81013 | Joint | Нет на складе | |
| 32 | 175-49-23580 | tube | Нет на складе | |
| 33 | 07260-00922 | Hose | Нет на складе | |
| 34 | 07281-00197 | Зажим | Нет на складе | |
| 35 | 175-49-23570 | tube | Нет на складе | |
| 36 | 07213-81521 | Nipple | Нет на складе | |
| 37 | 07260-01410 | Hose | Нет на складе | |
| 38 | 07281-00259 | Зажим | Нет на складе | |
| 39 | 175-49-11911 | tube | Нет на складе | |
| 40 | 07201-51527 | nut | Нет на складе | |
| 41 | 07102-20603 | hose | Нет на складе | |
| 42 | 07000-13075 | O-ring | Нет на складе | |
| 43 | 01010-51030 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
