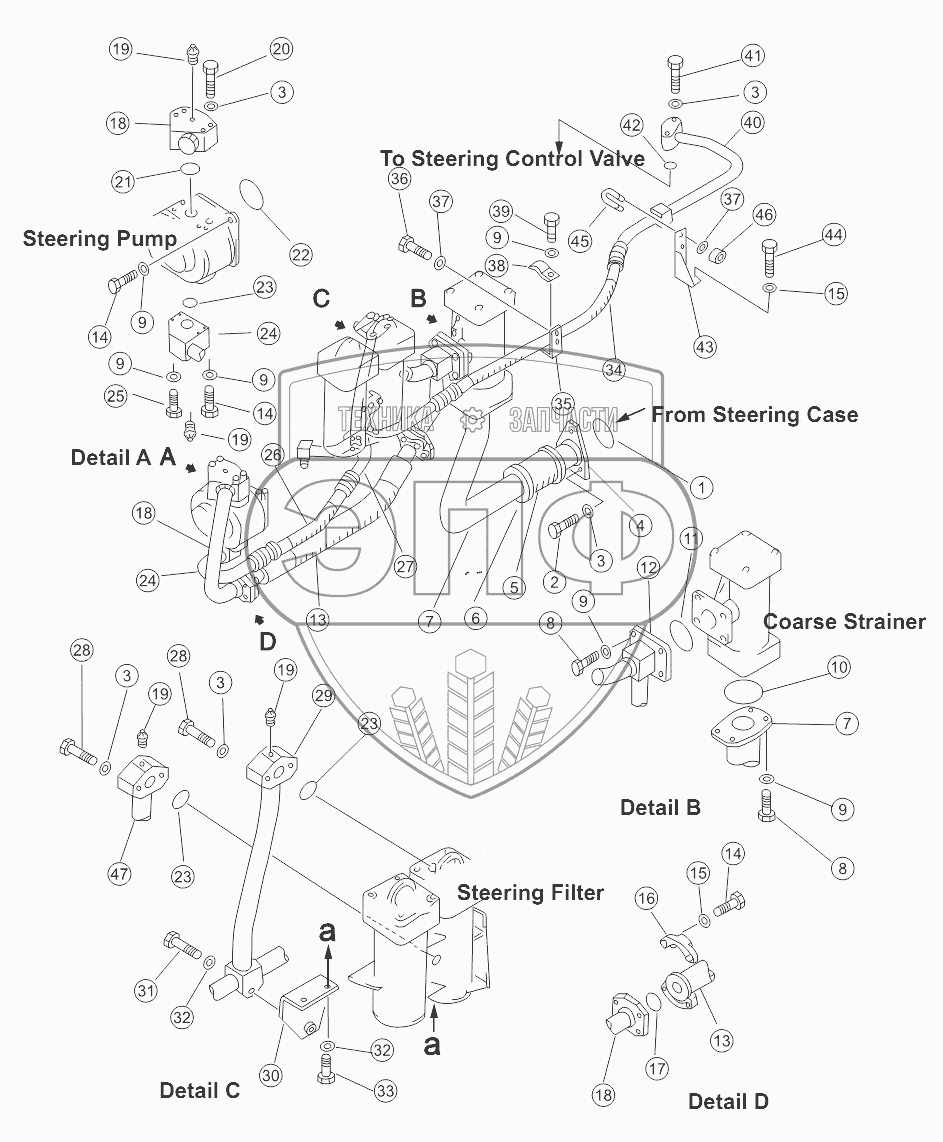

Каталог запасных частей к технике: Shantui SD32 (вариант). STEERING PIPING SYSTEM (1/2)
/59.gif)
1
2
3
3
3
3
3
4
5
6
7
7
8
8
9
9
9
9
9
9
10
11
12
13
13
14
14
14
15
15
16
17
18
18
18
19
19
19
19
20
21
22
23
23
23
24
24
25
26
27
28
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07000-13090 | O-ring | Нет на складе | |
| 2 | 01010-51030 | Болт | Нет на складе | |
| 3 | 01602-21030 | Шайба | Нет на складе | |
| 4 | 175-49-22590 | tube | Нет на складе | |
| 5 | 24Y-61-01000 | Hose | Нет на складе | |
| 6 | 07289-00095 | Clamp | Нет на складе | |
| 7 | 175-49-21112 | tube | Нет на складе | |
| 8 | 01010-51235 | Болт | Нет на складе | |
| 9 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 10 | 07000-13080 | O-ring | Нет на складе | |
| 11 | 07000-13082 | O-ring | Нет на складе | |
| 12 | 175-49-22113 | tube | Нет на складе | |
| 13 | 07119-01408 | hose | Нет на складе | |
| 14 | 01010-51240 | Болт | Нет на складе | |
| 15 | 01643-31232 | Шайба | Нет на складе | |
| 16 | 07371-31465 | flange | Нет на складе | |
| 17 | 07000-13048 | Кольцо | Нет на складе | |
| 18 | 175-49-C1111 | tube | Нет на складе | |
| 19 | 07042-20108 | Заглушка | Нет на складе | |
| 20 | 01010-51075 | Болт | Нет на складе | |
| 21 | 07000-13050 | O-ring | Нет на складе | |
| 22 | 07000-13095 | O-ring | Нет на складе | |
| 23 | 07000-13035 | Кольцо | Нет на складе | |
| 24 | 175-49-C1132 | tube | Нет на складе | |
| 25 | 01010-51275 | Болт | Нет на складе | |
| 26 | 07102-21011 | hose | Нет на складе | |
| 27 | 24G-74-03000 | tube | Нет на складе | |
| 28 | 01010-51060 | Болт | Нет на складе | |
| 29 | 24G-74-07000 | tube | Нет на складе | |
| 30 | 175-49-25690 | Plate | Нет на складе | |
| 31 | 01010-50860 | Болт | Нет на складе | |
| 32 | 01643-30823 | Шайба | Нет на складе | |
| 33 | 01010-50820 | Болт | Нет на складе | |
| 34 | 07102-20615 | hose | Нет на складе | |
| 35 | 175-49-22212 | clamp | Нет на складе | |
| 36 | 01010-51020 | Болт | Нет на складе | |
| 37 | 01643-31032 | Шайба | Нет на складе | |
| 38 | 175-49-41350 | clamp | Нет на складе | |
| 39 | 01010-51230 | Болт | Нет на складе | |
| 40 | 175-49-22225 | tube | Нет на складе | |
| 41 | 01011-51020 | Болт | Нет на складе | |
| 42 | 07000-13028 | O-ring | Нет на складе | |
| 43 | 175-49-23550 | bracket | Нет на складе | |
| 44 | 01010-51270 | Болт | Нет на складе | |
| 45 | 07283-22738 | Хомут | Нет на складе | |
| 46 | 01599-01011 | Гайка | Нет на складе | |
| 47 | 24G-74-02000 | tube | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
