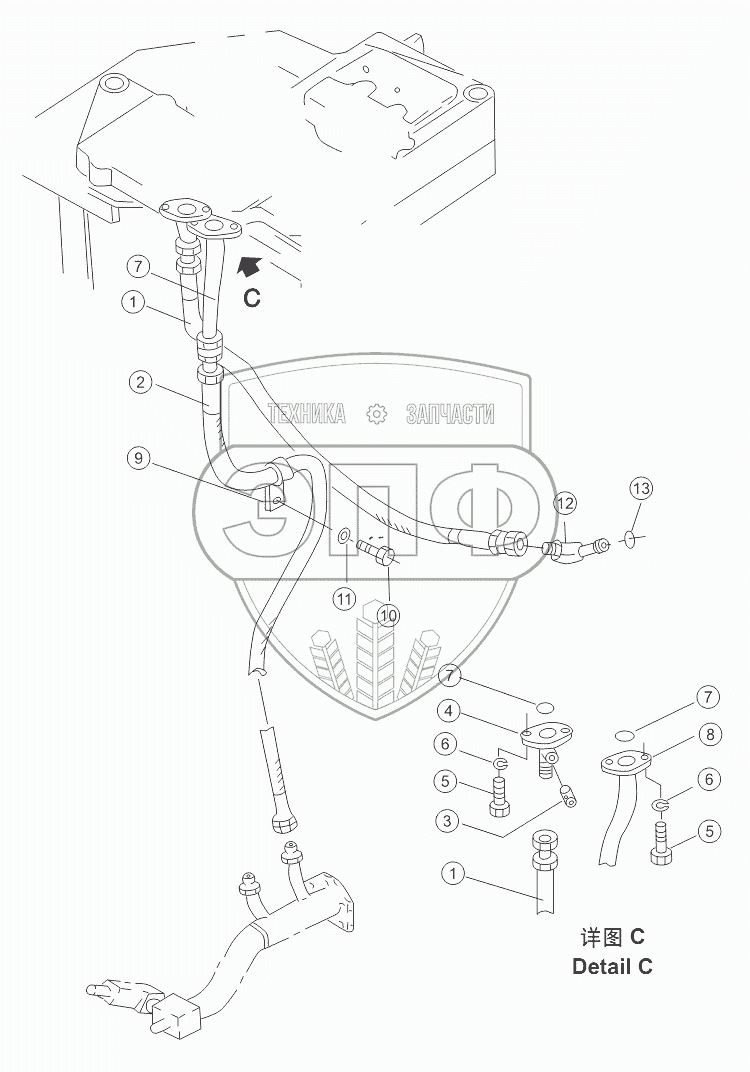

Каталог запасных частей к технике: Shantui SD32 (вариант). SERVO PIPING ASSY
/108.gif)
1
1
2
3
4
5
5
6
6
7
7
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 07102-20410 | Рукав | Нет на складе | |
| 2 | 07102-20413 | hose | Нет на складе | |
| 3 | 07042-20108 | Заглушка | Нет на складе | |
| 4 | 195-61-21391 | tube | Нет на складе | |
| 5 | 01010-51045 | Болт | Нет на складе | |
| 6 | 01602-21030 | Шайба | Нет на складе | |
| 7 | 07000-13025 | Кольцо | Нет на складе | |
| 8 | 195-61-21471 | tube | Нет на складе | |
| 9 | 08036-12514 | Wire clip | Нет на складе | |
| 10 | 01010-51025 | Болт | Нет на складе | |
| 11 | 01643-31032 | Шайба | Нет на складе | |
| 12 | 07236-10422 | union | Нет на складе | |
| 13 | 07002-12034 | O-ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
