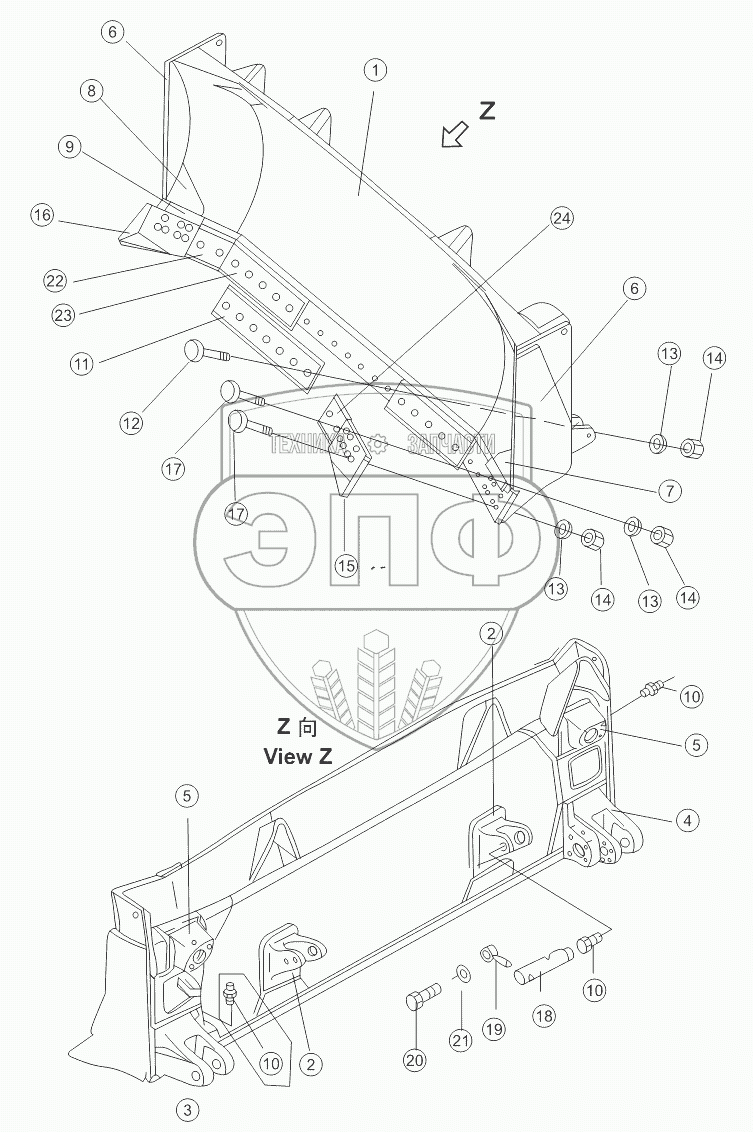

Каталог запасных частей к технике: Shantui SD32 (вариант). SEMI-U BLADE
/119.gif)
1
2
2
3
4
5
5
6
6
7
8
9
10
10
10
11
12
13
13
13
14
14
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 171-82-01000 | Semi-U blade | Нет на складе | |
| 2 | 175-71-27842A | Bracket | Нет на складе | |
| 3 | 175-71-31121 | bracket, L.H. | Нет на складе | |
| 4 | 175-71-31131 | bracket, R.H. | Нет на складе | |
| 5 | 175-71-31141 | pivot | Нет на складе | |
| 6 | 171-82-01122 | Plate | Нет на складе | |
| 7 | 175-71-22350 | plate, L.H. | Нет на складе | |
| 8 | 175-71-22360 | plate, R.H. | Нет на складе | |
| 9 | 175-71-22340 | plate, stopper, L.H. | Нет на складе | |
| 10 | 07020-01021 | Масленка | Нет на складе | |
| 11 | 175-71-26310 | Edge, Cutting | Нет на складе | |
| 12 | 175-71-11454 | bolt | Нет на складе | |
| 13 | 01643-52245 | Washer | Нет на складе | |
| 14 | 175-71-11530 | nut | Нет на складе | |
| 15 | 175-71-22272 | Левый резец | Нет на складе | |
| 16 | 175-71-22282 | Правый резец | Нет на складе | |
| 17 | 175-71-11463 | bolt | Нет на складе | |
| 18 | 175-71-11351 | shaft | Нет на складе | |
| 19 | 195-71-11520 | Штифт | Нет на складе | |
| 20 | 01010-51435 | Болт | Нет на складе | |
| 21 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 22 | 171-82-00003 | Edge, Cutting | Нет на складе | |
| 23 | 171-82-00002 | Edge, Cutting | Нет на складе | |
| 24 | 171-82-00001 | Edge, Cutting | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
