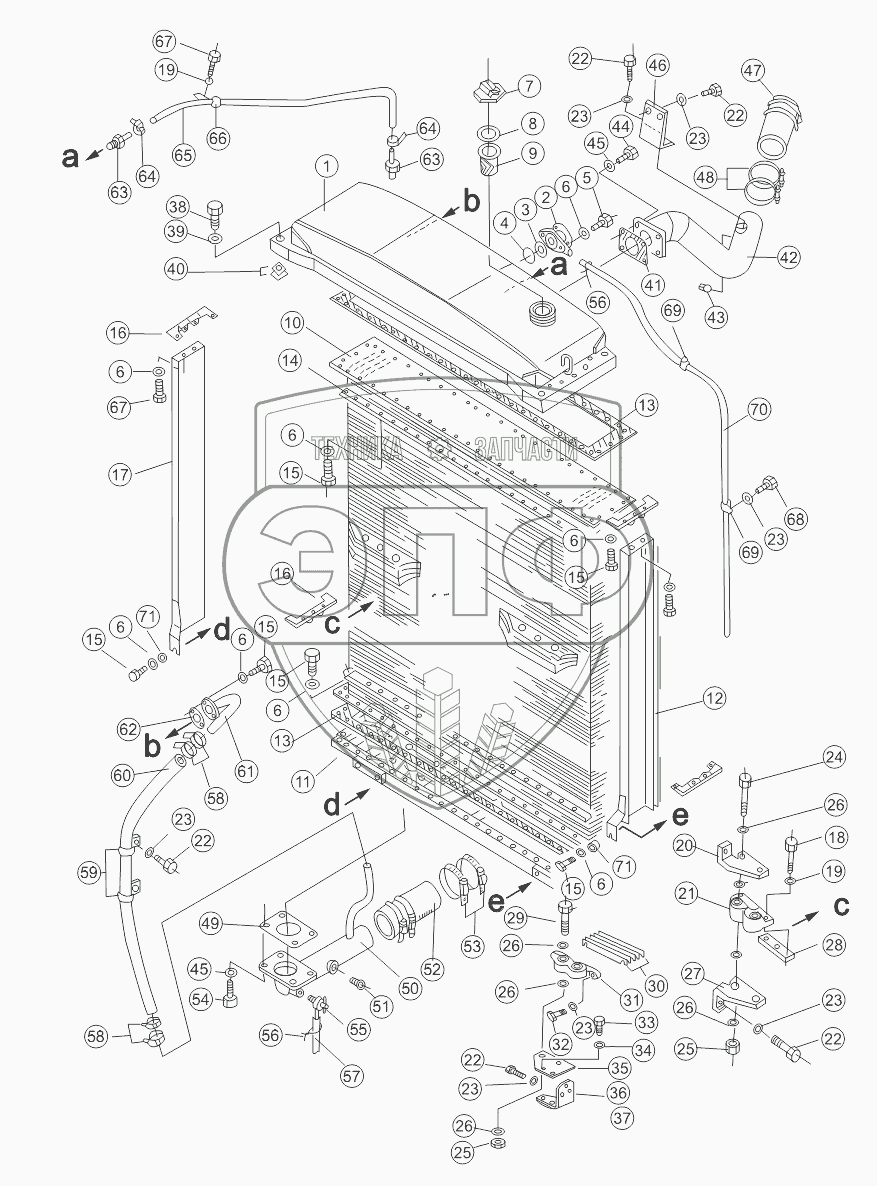

Каталог запасных частей к технике: Shantui SD32 (вариант). RADIATOR
/15.gif)
1
2
3
4
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
15
16
16
17
18
19
19
20
21
22
22
22
22
22
23
23
23
23
23
23
23
24
25
25
26
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
58
59
60
61
62
63
63
64
64
65
66
67
67
68
69
69
70
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 175-03-C1002 | 175-03-C1002 | Radiator assy, D-type | Нет на складе | |
| 1 | 175-03-C1111 | Tank upper | Нет на складе | |
| 2 | 154-03-11682 | Нагнетательный клапан | Нет на складе | |
| 3 | 07000-13045 | Кольцо | Нет на складе | |
| 4 | 175-03-32570 | Фильтровальная сетка | Нет на складе | |
| 5 | 01010-51025 | Болт | Нет на складе | |
| 6 | 01602-21030 | Шайба | Нет на складе | |
| 7 | 07053-10000 | Крышка бака | Нет на складе | |
| 8 | 07057-03271 | Стопорное кольцо | Нет на складе | |
| 9 | 07056-00048 | Фильтр | Нет на складе | |
| 10 | 175-03-32261 | Core, radiator D-type | Нет на складе | |
| 11 | 175-03-31133 | Tank, lower | Нет на складе | |
| 12 | 175-03-32940 | Plate | Нет на складе | |
| 13 | 175-03-31153 | Gasket | Нет на складе | |
| 14 | 175-03-31181 | Plate | Нет на складе | |
| 15 | 01010-51030 | Болт | Нет на складе | |
| 16 | 175-03-32990 | Plate | Нет на складе | |
| 17 | 175-03-32930 | Plate | Нет на складе | |
| 18 | 01010-51075 | Болт | Нет на складе | |
| 19 | 01643-31032 | Шайба | Нет на складе | |
| 20 | 175-03-32961 | Bracket | Нет на складе | |
| 21 | 195-03-22401 | Vibroshock assy | Нет на складе | |
| 22 | 01010-51225 | Болт | Нет на складе | |
| 23 | 01643-31232 | Шайба | Нет на складе | |
| 24 | 01091-52220 | Болт | Нет на складе | |
| 25 | 01582-12218 | Гайка | Нет на складе | |
| 26 | 01643-32260 | Шайба | Нет на складе | |
| 27 | 175-03-32951 | Bracket | Нет на складе | |
| 28 | 198-03-21530 | Прижимная пластина | Нет на складе | |
| 29 | 01091-52205 | Болт | Нет на складе | |
| 30 | 195-03-22270 | Прокладка | Нет на складе | |
| 31 | 195-03-22501 | Vibroshock assy | Нет на складе | |
| 32 | 01010-51245 | Болт | Нет на складе | |
| 33 | 01010-51435 | Болт | Нет на складе | |
| 34 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 35 | 175-03-32972 | Bracket | Нет на складе | |
| 36 | 175-03-32770 | Bracket | Нет на складе | |
| 37 | 175-03-32760 | Bracket | Нет на складе | |
| 38 | 01011-51835 | Bolt | Нет на складе | |
| 39 | 175-03-32650 | Collar | Нет на складе | |
| 40 | 195-03-11570 | Shim | Нет на складе | |
| 41 | 195-03-11340 | Gasket | Нет на складе | |
| 42 | 175-03-C1320 | Tube, inlet | Нет на складе | |
| 43 | 07042-20108 | Заглушка | Нет на складе | |
| 44 | 01010-51230 | Болт | Нет на складе | |
| 45 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 46 | 175-03-C1340 | Bracket | Нет на складе | |
| 47 | 175-03-C1330 | Hose | Нет на складе | |
| 48 | 07280-07429 | Хомут | Нет на складе | |
| 49 | 195-03-11361 | Gasket | Нет на складе | |
| 50 | 175-03-C1350 | Tube | Нет на складе | |
| 51 | 07042-20415 | Конусная заглушка | Нет на складе | |
| 52 | 175-03-C1380 | Hose | Нет на складе | |
| 53 | 07280-08029 | Зажим трубы | Нет на складе | |
| 54 | 01010-51235 | Болт | Нет на складе | |
| 55 | 195-03-13241 | Valve, drain | Нет на складе | |
| 56 | 04059-01010 | Железная проволока 19# | Нет на складе | |
| 57 | 175-03-31530 | Hose | Нет на складе | |
| 58 | 07280-03826 | Clamp, hose | Нет на складе | |
| 59 | 175-03-C1370A | Clip | Нет на складе | |
| 60 | 175-03-C1360 | Hose | Нет на складе | |
| 61 | 175-03-C1121 | Tube | Нет на складе | |
| 62 | 195-03-11980 | Gasket | Нет на складе | |
| 63 | 195-03-11530 | Nipple | Нет на складе | |
| 64 | 07281-00197 | Зажим | Нет на складе | |
| 65 | 175-03-C1420 | Hose | Нет на складе | |
| 66 | 195-03-11580 | Clip | Нет на складе | |
| 67 | 01010-51020 | Болт | Нет на складе | |
| 68 | 01010-51220 | Болт | Нет на складе | |
| 69 | 195-03-11690 | Зажим | Нет на складе | |
| 70 | 195-03-13131 | Труба | Нет на складе | |
| 71 | 195-03-22160 | Seal | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
