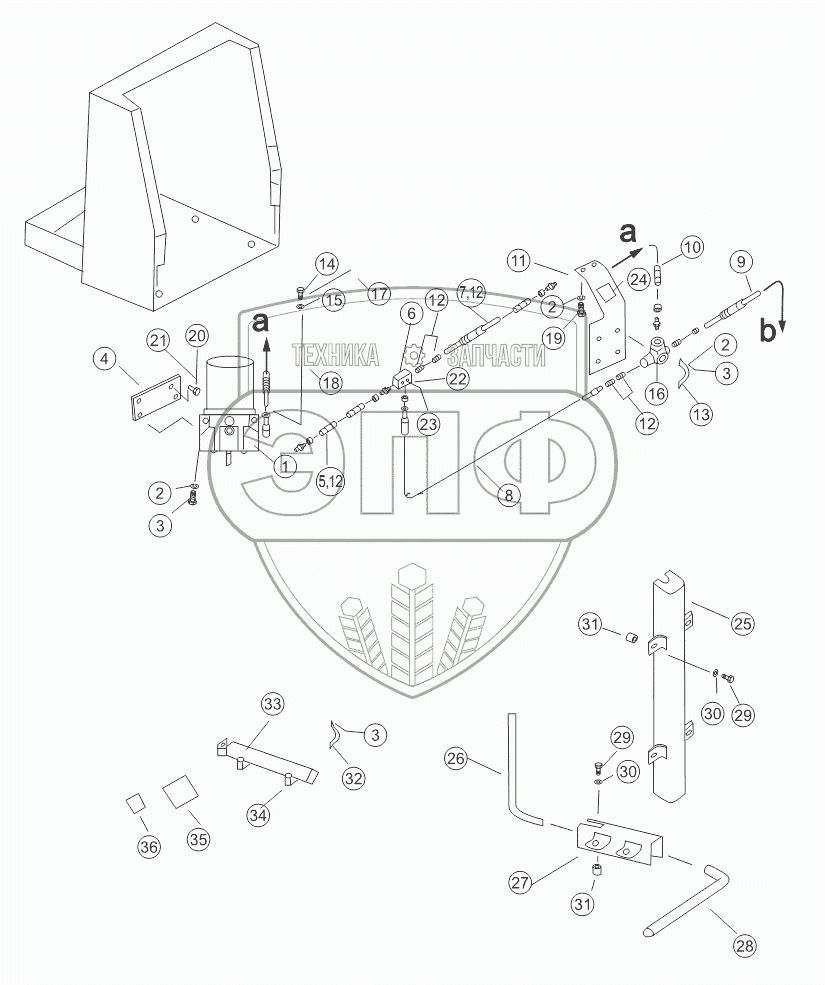

Каталог запасных частей к технике: Shantui SD32 (вариант). LUBRICATING AND TRACK RECOIL SYSTEM
/139.gif)
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 17S-79H-08000 | Pump | Нет на складе | |
| 2 | 01643-30823 | Шайба | Нет на складе | |
| 3 | 01010-50825 | Болт | Нет на складе | |
| 4 | 24Y-79-13000 | Plate | Нет на складе | |
| 5 | 24Y-79-07000 | Hose assy | Нет на складе | |
| 6 | 17S-79H-15001 | Tee | Нет на складе | |
| 7 | 24Y-79-06000 | Hose assy | Нет на складе | |
| 8 | 17S-79H-06000 | Hose assy | Нет на складе | |
| 9 | 24Y-79-04000 | Hose assy | Нет на складе | |
| 10 | 17S-79H-07000 | Hose assy | Нет на складе | |
| 11 | 17S-79H-00004 | Plate | Нет на складе | |
| 12 | 17S-79H-02000 | Joint | Нет на складе | |
| 13 | 17S-79H-00003 | Clip | Нет на складе | |
| 14 | 08061-50010 | Switch | Нет на складе | |
| 15 | 08040-00800 | Fuse | Нет на складе | |
| 16 | 17S-79H-03000 | Valve | Нет на складе | |
| 17 | 17S-79H-04000 | Wiring harness | Нет на складе | |
| 18 | 17S-79H-05000 | Wiring harness | Нет на складе | |
| 19 | 01010-50816 | Болт | Нет на складе | |
| 20 | 01643-31032 | Шайба | Нет на складе | |
| 21 | 01010-51025 | Болт | Нет на складе | |
| 22 | 01010-50630 | Bolt | Нет на складе | |
| 23 | 01643-30623 | Прокладка | Нет на складе | |
| 24 | 17S-79H-00005 | Label plate | Нет на складе | |
| 25 | 17S-79H-16300 | Guard | Нет на складе | |
| 26 | 17S-79H-16002 | Steel tube | Нет на складе | |
| 27 | 23Y-79B-02100 | Guard | Нет на складе | |
| 28 | 24Y-79-00003 | Tube | Нет на складе | |
| 29 | 01010-51235 | Болт | Нет на складе | |
| 30 | 01643-31232 | Шайба | Нет на складе | |
| 31 | 01571-01218 | Seat | Нет на складе | |
| 32 | 17S-79H-00009 | Clip | Нет на складе | |
| 33 | 17S-79H-44000 | Grease fitting | Нет на складе | |
| 34 | 17S-79H-45000 | Seat | Нет на складе | |
| 35 | 17S-79H-00010 | Warning plate | Нет на складе | |
| 36 | 17S-79H-00011 | Label plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
