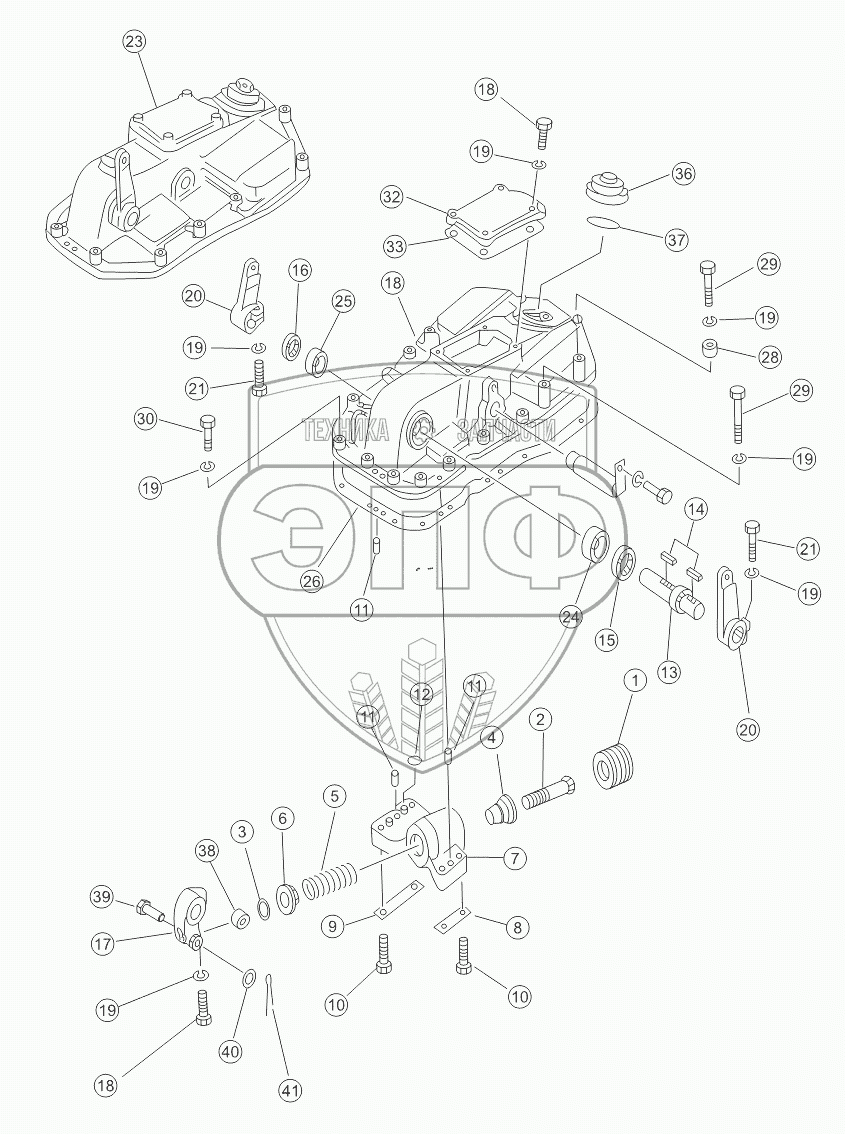

Каталог запасных частей к технике: Shantui SD32 (вариант). BRAKE BOOSTER
/49.gif)
1
2
3
4
5
6
7
7
8
9
10
10
11
11
11
12
13
13
14
15
16
17
18
18
18
19
19
19
19
19
19
19
20
20
20
21
21
23
23
24
25
26
28
29
29
30
32
33
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 175-33-28330 | piston | Нет на складе | |
| 2 | 175-33-24441 | shaft | Нет на складе | |
| 3 | 04064-12512 | Retainer ring | Нет на складе | |
| 4 | 195-33-14341 | Распорное кольцо | Нет на складе | |
| 5 | 170-33-13370 | Рессора | Нет на складе | |
| 6 | 175-33-31310 | Упорное кольцо | Нет на складе | |
| 7 | 175-33-28310 | body, valve L.H | Нет на складе | |
| 7 | 175-33-28320 | body, valve R.H | Нет на складе | |
| 8 | 154-33-21420 | Замковая пластина | Нет на складе | |
| 9 | 154-33-21430 | Замковая пластина | Нет на складе | |
| 10 | 01010-51255 | Болт | Нет на складе | |
| 11 | 04020-01228 | Фиксирующий штифт | Нет на складе | |
| 12 | 07000-12020 | O-ring | Нет на складе | |
| 13 | 154-33-21310 | Вал | Нет на складе | |
| 13 | 175-33-26130 | shaft | Нет на складе | |
| 14 | 04000-01030 | Шпонка | Нет на складе | |
| 15 | 154-33-21340 | Сальник | Нет на складе | |
| 16 | 154-33-21350 | Сальник | Нет на складе | |
| 17 | 154-33-21150 | Рычаг | Нет на складе | |
| 18 | 01010-51235 | Болт | Нет на складе | |
| 19 | 01602-21236 | Рессорная шайба | Нет на складе | |
| 20 | 175-33-26110 | lever | Нет на складе | |
| 20 | 175-33-25991 | lever | Нет на складе | |
| 21 | 01010-51245 | Болт | Нет на складе | |
| 23 | 175-33-24378 | Cover | Нет на складе | |
| 23 | 175-33-24388 | Cover | Нет на складе | |
| 24 | 154-33-21320 | Втулка | Нет на складе | |
| 25 | 154-33-21330 | Втулка | Нет на складе | |
| 26 | 175-33-24415 | gasket | Нет на складе | |
| 28 | 195-33-11220 | Втулка | Нет на складе | |
| 29 | 01010-51280 | Болт | Нет на складе | |
| 30 | 01010-51260 | Болт | Нет на складе | |
| 32 | 175-33-24361 | end cover | Нет на складе | |
| 33 | 175-33-24511 | gasket | Нет на складе | |
| 36 | 154-33-21142 | Колпак | Нет на складе | |
| 37 | 07000-12095 | O-ring | Нет на складе | |
| 38 | 170-33-13330 | Ролик | Нет на складе | |
| 39 | 04205-01645 | Палец | Нет на складе | |
| 40 | 01641-21626 | Шайба | Нет на складе | |
| 41 | 04050-14026 | Pin | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
