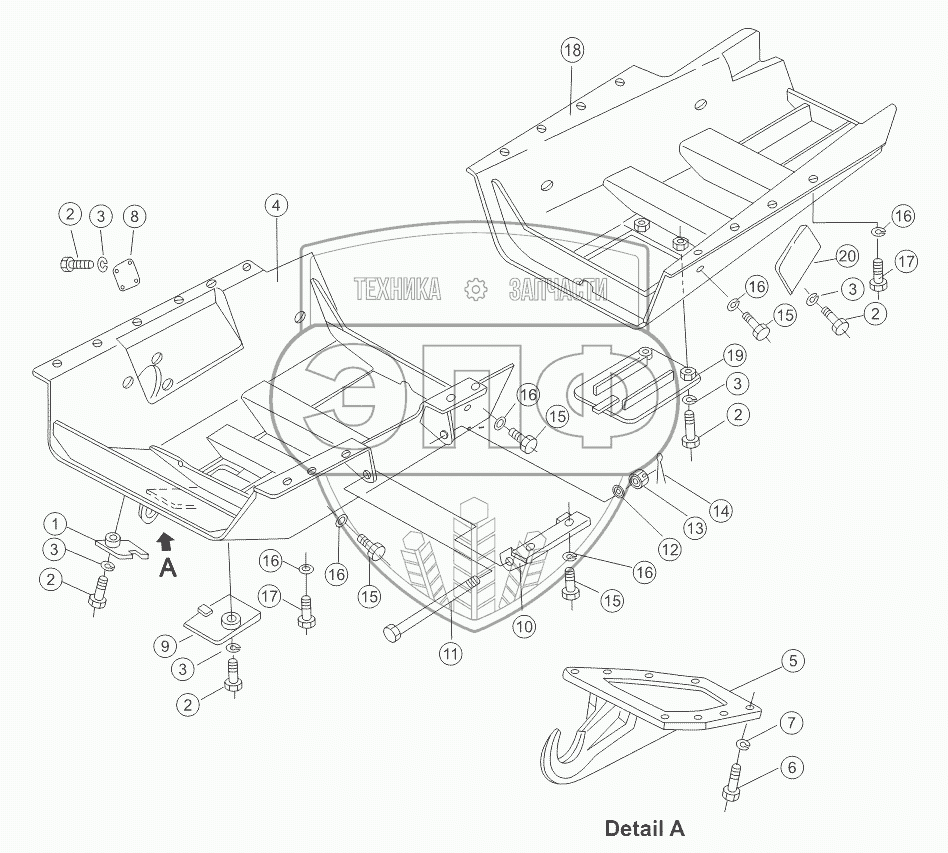

Каталог запасных частей к технике: Shantui SD32 (вариант). BOTTOM GUARD PLATE ASSY
/82.gif)
1
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 175-54-23230 | cover | Нет на складе | |
| 2 | 01010-51235 | Болт | Нет на складе | |
| 3 | 01643-31232 | Шайба | Нет на складе | |
| 4 | 175-54-C1261 | Bottom guard plate | Нет на складе | |
| 5 | 180-54-13160 | hook | Нет на складе | |
| 6 | 01010-52075 | bolt | Нет на складе | |
| 7 | 01643-32060 | Шайба | Нет на складе | |
| 8 | 24Y-50-00001 | Cover plate | Нет на складе | |
| 9 | 175-54-C1270 | cover | Нет на складе | |
| 10 | 175-54-23461 | bracket | Нет на складе | |
| 11 | 175-54-23471 | bolt | Нет на складе | |
| 12 | 01640-23045 | Шайба | Нет на складе | |
| 13 | 01590-33033 | Nut | Нет на складе | |
| 14 | 04050-16355 | pin, cotter | Нет на складе | |
| 15 | 01010-52455 | Bolt | Нет на складе | |
| 16 | 01643-32460 | Уплотнительная шайба | Нет на складе | |
| 17 | 01010-52465 | Bolt | Нет на складе | |
| 18 | 175-54-23169 | cover, under, rear | Нет на складе | |
| 19 | 175-54-23220 | cover | Нет на складе | |
| 20 | 24Y-50-01000 | cover | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
