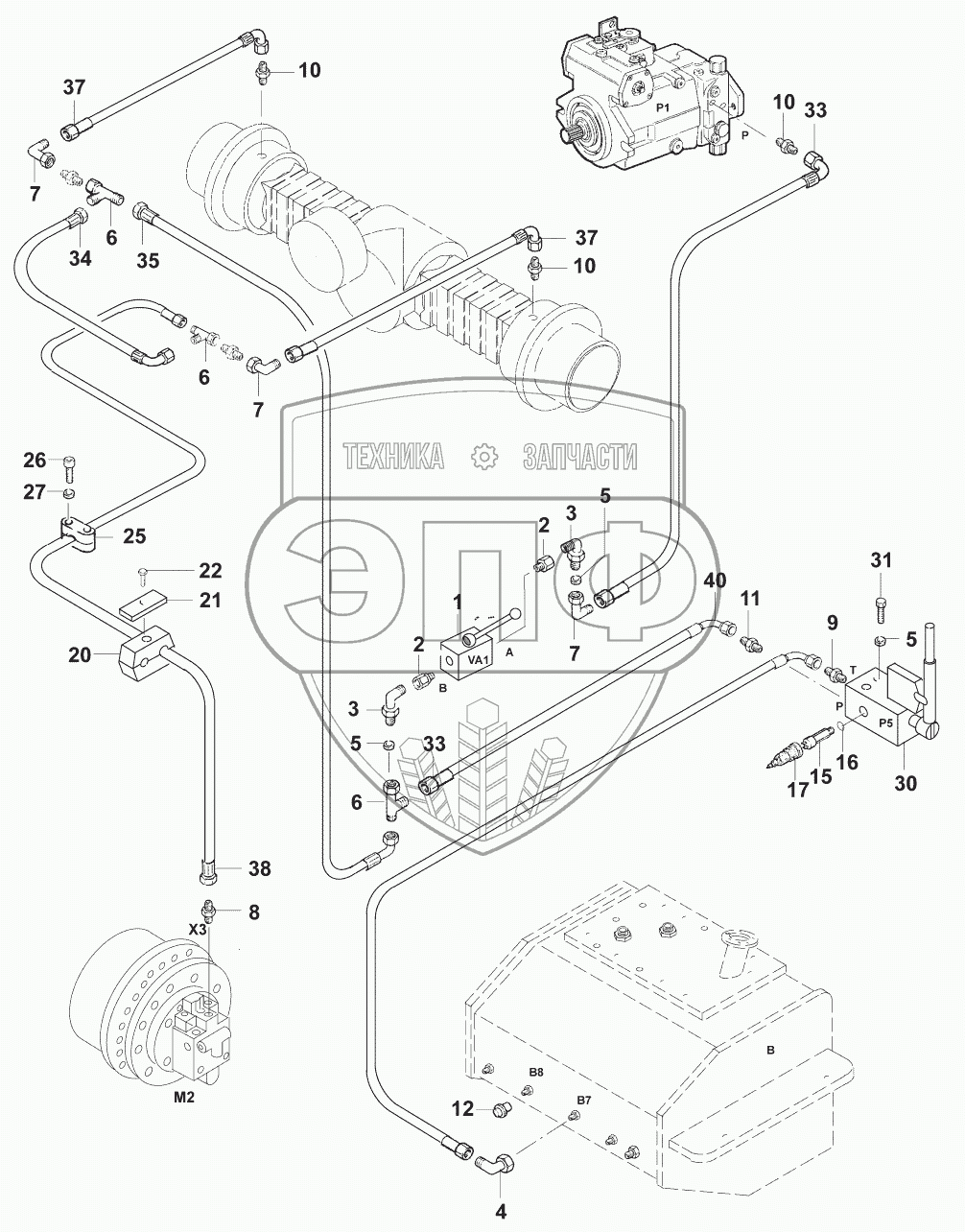

Каталог запасных частей к технике: JCB VM-75D/PD. Тормозные трубопроводы/Brake lines
1
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
10
10
11
15
16
17
20
21
22
25
26
27
30
30
31
33
33
34
35
37
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02531/00106 | Handle | Нет на складе | |
| 1 | 02531/01501 | Ball cock | Нет на складе | |
| 2 | 02521/01208 | Nipple | Нет на складе | |
| 3 | 02519/10808 | Connection | Нет на складе | |
| 4 | 02522/23210 | Nipple | Нет на складе | |
| 5 | 02201/00015 | Washer 15 DIN125 | Нет на складе | |
| 6 | 02524/10808 | Nipple | Нет на складе | |
| 7 | 02522/23208 | Nipple | Нет на складе | |
| 8 | 02521/11410 | Nipple | Нет на складе | |
| 9 | 02521/10110 | Nipple | Нет на складе | |
| 10 | 02521/10303 | Nipple | Нет на складе | |
| 11 | 02521/10108 | Nipple | Нет на складе | |
| 15 | 08105/00011 | Presure switch | Нет на складе | |
| 16 | 02766/01215 | Seal ring A12x15,5 DIN7603 | Нет на складе | |
| 17 | 04009/95046 | Protective cap | Нет на складе | |
| 20 | 02503/30255 | Hose clamp | Нет на складе | |
| 21 | 02503/30262 | Cover plate | Нет на складе | |
| 22 | 02021/08045 | Hexagon screw M8x45 DIN933 | Нет на складе | |
| 25 | 02503/43215 | Hose clamp | Нет на складе | |
| 26 | 02027/06025 | Cap screw M6x25 DIN912 | Нет на складе | |
| 27 | 02200/02006 | Washer 6,4 DIN433 | Нет на складе | |
| 30 | 02533/00100 | Manual pump | Нет на складе | |
| 30 | 02533/00101 | Seal kit | Нет на складе | |
| 31 | 02020/08070 | Hexagon screw M8x70 DIN931 | Нет на складе | |
| 33 | 02883/22259 | Hose 550mm | Нет на складе | |
| 34 | 02883/22518 | Hose 1100mm | Нет на складе | |
| 35 | 02883/22591 | Hose 1500mm | Нет на складе | |
| 37 | 02883/22020 | Hose 200mm | Нет на складе | |
| 38 | 02883/22759 | Hose 3700mm | Нет на складе | |
| 40 | 02883/28544 | Hose 1330mm | Нет на складе | |
| 87222/72601 | 87222/72601 | Brake lines | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
