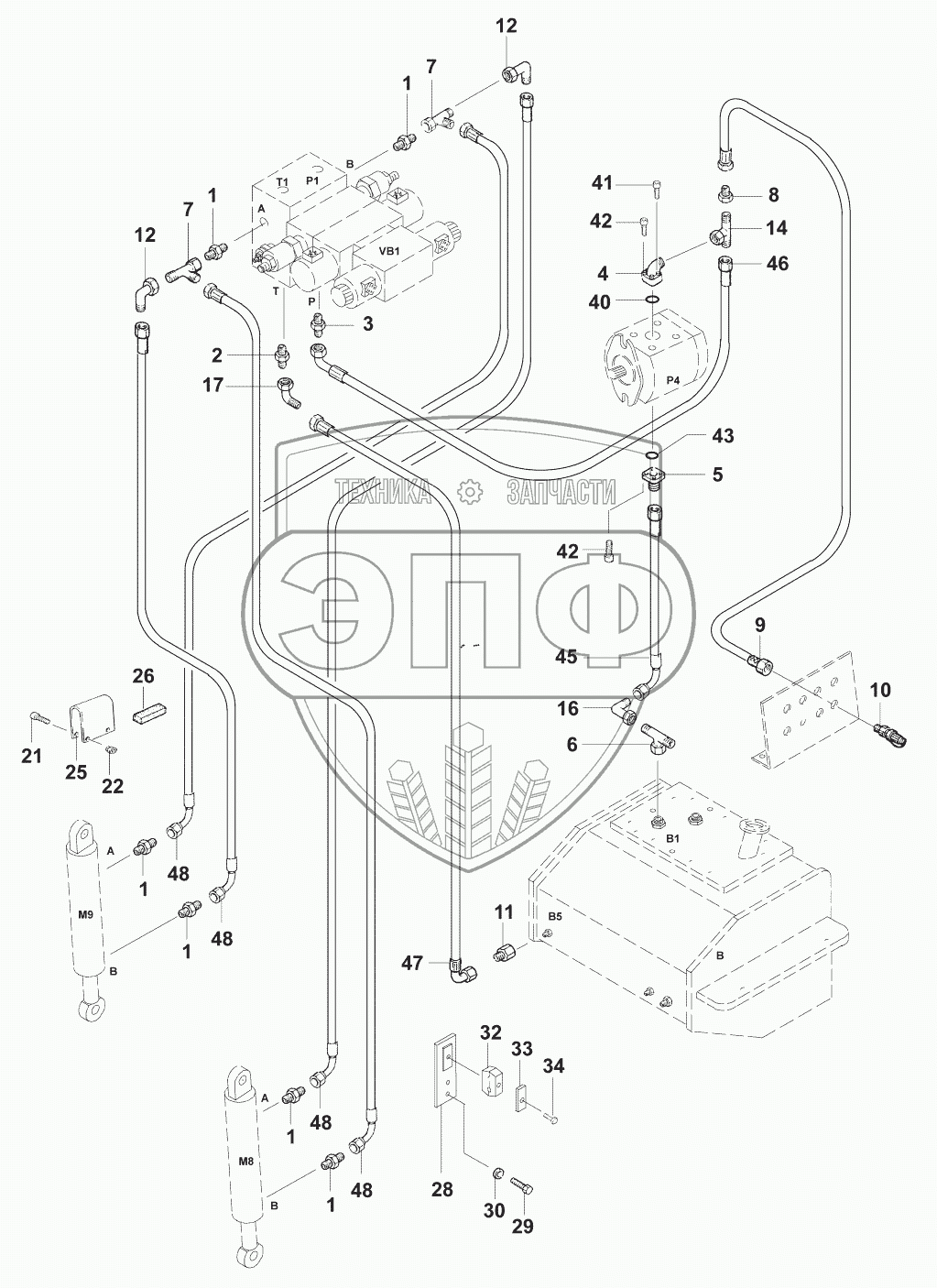

Каталог запасных частей к технике: JCB VM-146D/PD. Гидросистема отвала
1
1
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
12
12
14
16
17
21
22
25
26
28
29
30
32
33
34
40
41
42
42
43
45
46
47
48
48
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 02521/10112 | Nipple | Нет на складе | |
| 2 | 02521/10115 | Nipple | Нет на складе | |
| 3 | 02521/10114 | Nipple | Нет на складе | |
| 4 | 02522/07012 | Union | Нет на складе | |
| 5 | 02521/18228 | Flange union | Нет на складе | |
| 6 | 02525/30828 | Nipple | Нет на складе | |
| 7 | 02524/10812 | Nipple | Нет на складе | |
| 8 | 02528/20230 | Test socket | Нет на складе | |
| 9 | 02528/20327 | Measuring hose 2000mm | Нет на складе | |
| 10 | 02528/20455 | Masuring clutch | Нет на складе | |
| 11 | 02520/72215 | Union | Нет на складе | |
| 12 | 02522/23212 | Nipple | Нет на складе | |
| 14 | 02525/30812 | Nipple | Нет на складе | |
| 16 | 02522/23228 | Nipple | Нет на складе | |
| 17 | 02522/23215 | Nipple | Нет на складе | |
| 20 | 07240/36205 | Hose clamp | Нет на складе | |
| 21 | 02027/06045 | Cap screw M6x45 DIN912 | Нет на складе | |
| 22 | 02118/30600 | Security nut VM6 DIN980 | Нет на складе | |
| 25 | 07240/36206 | Bracket | Нет на складе | |
| 26 | 04050/22512 | Plate | Нет на складе | |
| 28 | 07210/60685 | Bracket | Нет на складе | |
| 29 | 02021/08020 | Hexagon screw M8x20 DIN933 | Нет на складе | |
| 30 | 02201/00008 | Washer 8,4 DIN125 | Нет на складе | |
| 32 | 02503/30365 | Hose clamp | Нет на складе | |
| 33 | 02503/30380 | Cover plate | Нет на складе | |
| 34 | 02021/08045 | Hexagon screw M8x45 DIN933 | Нет на складе | |
| 40 | 02772/02023 | O-ring | Нет на складе | |
| 41 | 02027/06035 | Cap screw M6x35 DIN912 | Нет на складе | |
| 42 | 02027/06022 | Cap screw M6x22 DIN912 | Нет на складе | |
| 43 | 02772/02625 | O-ring | Нет на складе | |
| 45 | 02883/57538 | Hose 1180mm | Нет на складе | |
| 46 | 02883/33730 | Hose 2500mm | Нет на складе | |
| 47 | 02883/39725 | Hose 2850mm | Нет на складе | |
| 48 | 02883/34822 | Hose 4400mm | Нет на складе | |
| 87242/93530 | 87242/93530 | Hydraulic-Leveling blade | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
