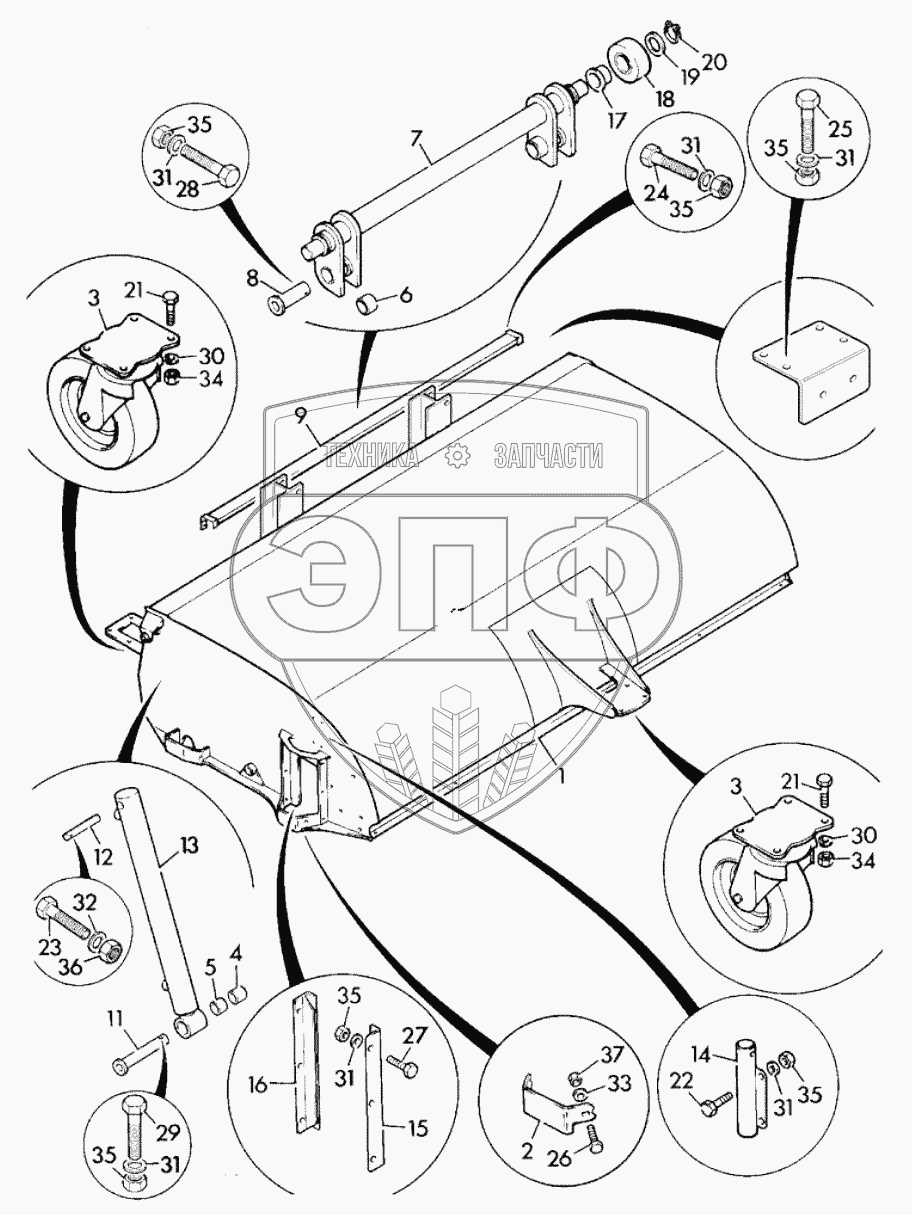

Каталог запасных частей к технике: JCB-3CX (Часть 1). SWEEPER CANOPY SHROUD ASSEMBLY
-1/20.gif)
1
2
3
3
3A
3B
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
31
31
31
31
31
32
33
34
34
35
35
35
35
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A | 980/88957 | Sweeper | Нет на складе | |
| A | 980/88960 | Sweeper | Нет на складе | |
| 1 | 331/14755 | Canopy | Нет на складе | |
| 2 | 983/10072 | Guard Bumper | Нет на складе | |
| 3 | 331/22407 | Wheel castor | Нет на складе | |
| 3A | 332/A4839 | Wheel | Нет на складе | |
| 3B | 332/A4551 | Wheel Suitable | Нет на складе | |
| 4 | 983/10125 | Bush Pivot | Нет на складе | |
| 5 | 983/10135 | Bush pivot | Нет на складе | |
| 6 | 831/10206 | Bearing | Нет на складе | |
| 7 | 331/14848 | Shaft wheel | Нет на складе | |
| 8 | 811/50394 | Pivot pin | Нет на складе | |
| 9 | 331/22387 | Guard hose | Нет на складе | |
| 10 | 331/14658 | Bracket valve mounting | Нет на складе | |
| 11 | 811/90126 | Pin ram eye end pivot | Нет на складе | |
| 12 | 811/90128 | Pin dump end pivot | Нет на складе | |
| 13 | 983/10140 | Ram Hopper door | Нет на складе | |
| 14 | 331/14058 | Adjuster housing | Нет на складе | |
| 15 | 331/14090 | Bracket motor slide front | Нет на складе | |
| 16 | 331/14091 | Bracket motor slide rear | Нет на складе | |
| 17 | 831/10207 | Bearing flanged | Нет на складе | |
| 18 | 331/14966 | Wheel float | Нет на складе | |
| 19 | 1406/0024 | Washer Bonded | Нет на складе | |
| 20 | 2203/0041 | Circlip | Нет на складе | |
| 21 | 1315/0509Z | Setscrew | Нет на складе | |
| 22 | 1315/3320Z | Bolt | Нет на складе | |
| 23 | 1315/3211Z | Bolt | Нет на складе | |
| 24 | 1315/0303Z | Setscrew | Нет на складе | |
| 25 | 1315/0303Z | Setscrew | Нет на складе | |
| 26 | 1315/0408Z | Setscrew | Нет на складе | |
| 27 | 1315/0307Z | Setscrew | Нет на складе | |
| 28 | 1315/3314Z | Bolt | Нет на складе | |
| 29 | 1315/3313Z | Bolt | Нет на складе | |
| 30 | 1420/0009Z | Washer | Нет на складе | |
| 31 | 1420/0007Z | Washer | Нет на складе | |
| 32 | 1420/0006Z | Washer | Нет на складе | |
| 33 | 1420/0008Z | Washer | Нет на складе | |
| 34 | 1370/0403Z | Nut Lock | Нет на складе | |
| 35 | 1370/0203Z | Nut | Нет на складе | |
| 36 | 1370/0103Z | Nut Self Lock | Нет на складе | |
| 37 | 1370/0303Z | Nut lock | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
