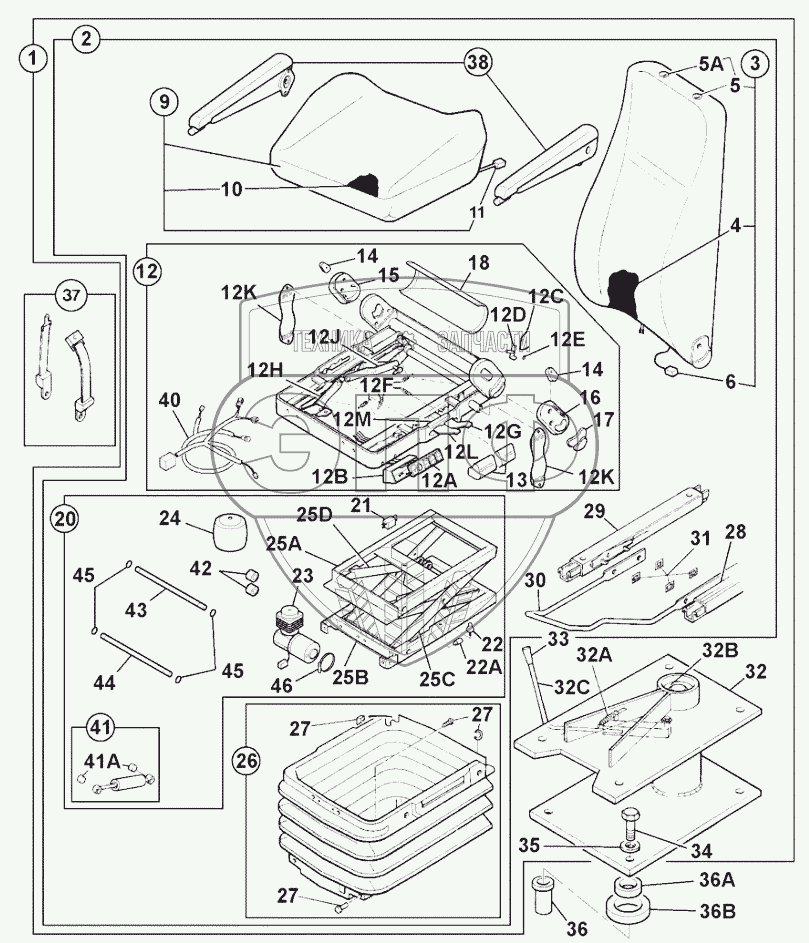

Каталог запасных частей к технике: JCB-3CX (Часть 1). SEAT, AIR SUSPENSION
-1/184.gif)
1
2
3
4
5
5A
6
9
10
11
12
12A
12B
12C
12D
12E
12F
12G
12H
12J
12K
12K
12L
12M
13
13
14
14
15
16
17
18
20
21
22
22A
23
24
25A
25B
25C
25D
26
27
27
27
28
29
30
31
32
32A
32B
32C
33
34
35
36
36A
36B
37
38
40
41
41A
42
43
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 128/13563 | Seat assy, air suspen. heated 5000lb cloth | Нет на складе | |
| 2 | 40/910761 | Seat assy.air suspn.cloth heated, 2dmbelt, armrst | Нет на складе | |
| 3 | 40/910762 | Kit rear squab assembly | Нет на складе | |
| 4 | 40/910714 | Cover squab assy, cloth | Нет на складе | |
| 4A | 40/903132 | Clip | Нет на складе | |
| 5 | 40/903120 | Plug Headrest | Нет на складе | |
| 5A | 40/910449 | Clip headrest | Нет на складе | |
| 6 | 40/903302 | Element heater rear squab | Нет на складе | |
| 9 | 40/910764 | Cushion seat assembly | Нет на складе | |
| 10 | 40/910711 | Cover seat base, cloth | Нет на складе | |
| 10A | 40/903132 | Clip | Нет на складе | |
| 11 | 40/903304 | Element heater seat cushion | Нет на складе | |
| 12 | 40/910442 | Frame assembly | Нет на складе | |
| 12A | 40/910450 | Switch air control Heater control | Нет на складе | |
| 12B | 40/910456 | Cover air lumbar switch | Нет на складе | |
| 12C | 40/910447 | Spring squab handle | Нет на складе | |
| 12D | 40/910446 | Handle squab | Нет на складе | |
| 12E | 40/910448 | Circlip height adjuster | Нет на складе | |
| 12F | 40/910445 | Kit-spring 2 lever height rise | Нет на складе | |
| 12G | 40/910143 | Handle height adjustment rear | Нет на складе | |
| 12H | 40/910784 | Adjuster height, front | Нет на складе | |
| 12J | 40/910144 | Adjuster height | Нет на складе | |
| 12K | 40/910146 | Strap suspension unit | Нет на складе | |
| 12L | 40/910142 | Handle height adjustment front | Нет на складе | |
| 12M | 40/910141 | Clip black cushion frame | Нет на складе | |
| 13 | 40/910404 | Handle grip front | Нет на складе | |
| 13 | 40/910405 | Handle grip rear | Нет на складе | |
| 14 | 40/903108 | Cap side plate | Нет на складе | |
| 15 | 40/903109 | Cover slave right hand sideplate | Нет на складе | |
| 16 | 40/903110 | Cover upper left hand sideplate | Нет на складе | |
| 17 | 40/910406 | Handle grip, squab recline | Нет на складе | |
| 18 | 40/903112 | Plate cushion frame back | Нет на складе | |
| 20 | 40/910451 | Frame suspension assembly | Нет на складе | |
| 21 | 40/910454 | Relay suspension | Нет на складе | |
| 22 | 40/910452 | Buffer suspension rubber | Нет на складе | |
| 22A | 40/910453 | Buffer suspension rubber | Нет на складе | |
| 23 | 40/910335 | Compressor air seat | Нет на складе | |
| 24 | 40/910444 | Kit-air spring | Нет на складе | |
| 24A | 40/910860 | Elbow air sack | Нет на складе | |
| 24B | 332/C2221 | Nut plastic | Нет на складе | |
| 25A | NSP | None serviced part | Нет на складе | |
| 25B | NSP | None serviced part | Нет на складе | |
| 25C | NSP | None serviced part | Нет на складе | |
| 25D | NSP | None serviced part | Нет на складе | |
| 26 | 40/905204 | Kit-bellows | Нет на складе | |
| 27 | 40/903116 | Kit bellow fixings | Нет на складе | |
| 28 | 40/910409 | Slide left hand | Нет на складе | |
| 29 | 40/910410 | Slide seat, right hand | Нет на складе | |
| 30 | 40/910411 | Handle slide | Нет на складе | |
| 31 | 40/903125 | Clip slide rail | Нет на складе | |
| 32 | 40/910455 | Pedestal | Нет на складе | |
| 32A | 814/10156 | Spring | Нет на складе | |
| 32B | 40/910413 | Kit-nut & bolt pedestal swivel | Нет на складе | |
| 32C | 40/910414 | Handle assembly | Нет на складе | |
| 33 | 40/910415 | Handle grip | Нет на складе | |
| 34 | 1315/3412Z | Bolt | Нет на складе | |
| 35 | 1417/0013Z | Washer lock | Нет на складе | |
| 36 | 826/01105 | Nut | Нет на складе | |
| 36A | 332/A1009 | Spacer inner seat mounting | Нет на складе | |
| 36B | 823/10441 | Spacer outer seat mounting | Нет на складе | |
| 37 | 40/904700 | Kit-seat belt 50dm long | Нет на складе | |
| 38 | 40/910416 | Kit-armrest pair | Нет на складе | |
| 39 | 40/910417 | Kit-headrest restraint | Нет на складе | |
| 40 | 40/910741 | Harness seat | Нет на складе | |
| 41 | 40/906902 | Damper | Нет на складе | |
| 41A | 40/906905 | Bush shock absorber | Нет на складе | |
| 41B | 40/911070 | Bolt | Нет на складе | |
| 41C | 40/905208 | Nut | Нет на складе | |
| 42 | 40/910763 | Bush roller | Нет на складе | |
| 43 | 40/910765 | Spindle upper | Нет на складе | |
| 44 | 40/910766 | Spindle lower | Нет на складе | |
| 45 | 40/910767 | Circlip spindle | Нет на складе | |
| 46 | 40/910768 | Clip jubilee | Нет на складе | |
| 60 | 40/911139 | Kit air hose repair kit | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
