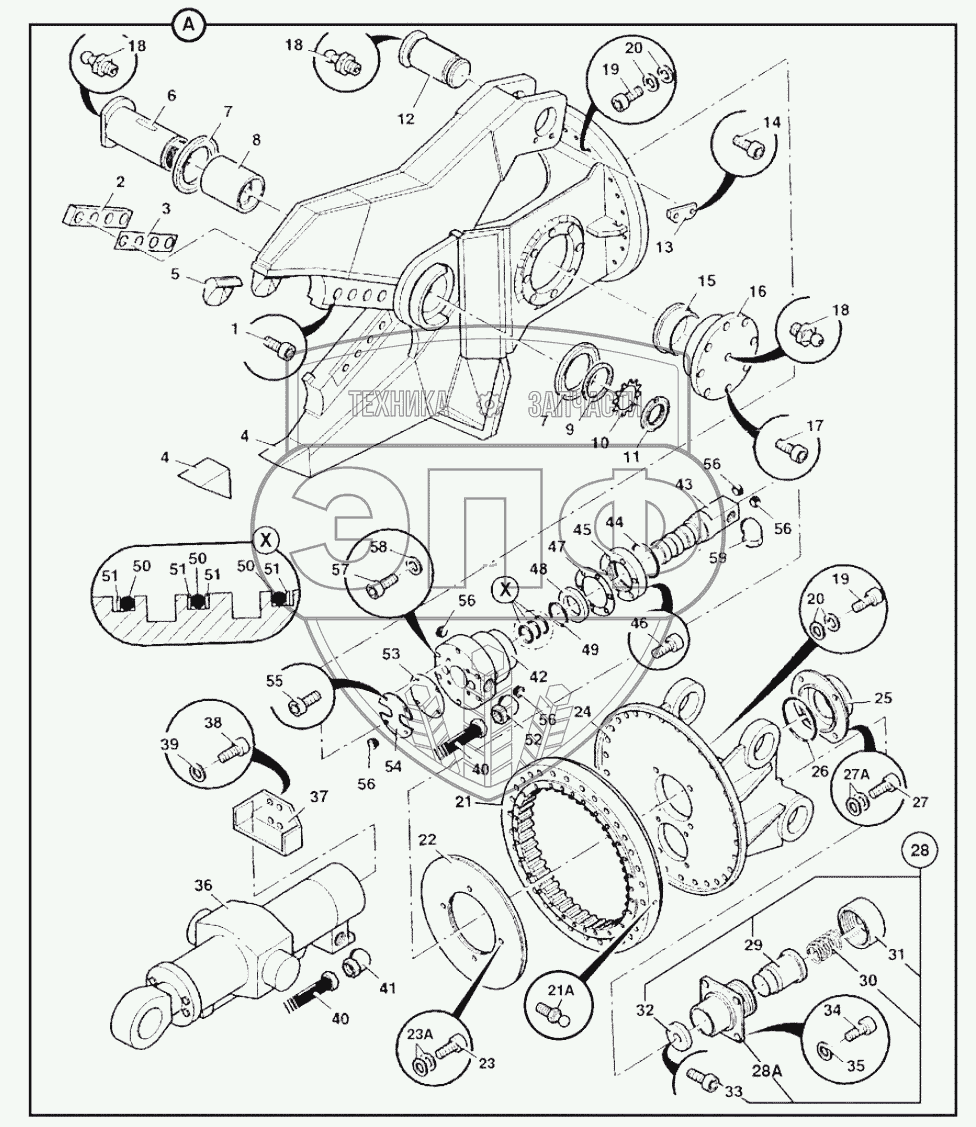

Каталог запасных частей к технике: JCB-3CX (Часть 1). CUTTER/CRUSHER CM500
-1/107.gif)
A
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
21A
22
23
24
25
26
27
28
28A
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
50
50
51
51
51
51
52
53
54
55
56
56
56
56
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A | NLA | No Longer Available | Нет на складе | |
| 1 | 903/05156 | Capscrew | Нет на складе | |
| 2 | 983/00545 | Blade cutter | Нет на складе | |
| 3 | 983/00546 | Shim | Нет на складе | |
| 4 | 983/00547 | Tooth | Нет на складе | |
| 5 | 983/00548 | Breaker | Нет на складе | |
| 6 | 983/00549 | Shaft | Нет на складе | |
| 7 | 983/00550 | Plate spacer | Нет на складе | |
| 8 | 983/00551 | Bush | Нет на складе | |
| 9 | 983/00552 | Washer | Нет на складе | |
| 10 | 983/00553 | Washer lock | Нет на складе | |
| 11 | 983/00554 | Nut axle | Нет на складе | |
| 12 | 983/00555 | Shaft | Нет на складе | |
| 13 | 983/00556 | Bar | Нет на складе | |
| 14 | 983/00079 | Capscrew | Нет на складе | |
| 15 | 983/00557 | Bush | Нет на складе | |
| 16 | 983/00558 | Cap | Нет на складе | |
| 17 | 983/00559 | Capscrew | Нет на складе | |
| 18 | 903/04643 | Nipple grease | Нет на складе | |
| 19 | 1391/3516 | Screw cap | Нет на складе | |
| 20 | 903/04849 | Washer locking | Нет на складе | |
| 21 | 983/10115 | Ring slew | Нет на складе | |
| 21A | 983/00021 | Nipple grease | Нет на складе | |
| 21B | 983/10120 | Seal Slew ring Cutter crusher | Нет на складе | |
| 22 | 983/00563 | Plate | Нет на складе | |
| 23 | 983/00079 | Capscrew | Нет на складе | |
| 24 | 983/10116 | Body end Cutter crusher | Нет на складе | |
| 24A | 983/00561 | Washer lock | Нет на складе | |
| 25 | 983/10117 | Stop slew stop Cutter crusher | Нет на складе | |
| 26 | 983/00566 | O-Ring | Нет на складе | |
| 27 | 903/05156 | Capscrew | Нет на складе | |
| 28 | 983/10119 | Brake assembly Cutter crusher | Нет на складе | |
| 28A | 983/00568 | Body | Нет на складе | |
| 29 | 983/00569 | Guide spring | Нет на складе | |
| 30 | 983/00570 | Spring | Нет на складе | |
| 31 | 983/00571 | Cover | Нет на складе | |
| 32 | 983/10118 | Plate cutter crusher | Нет на складе | |
| 33 | 826/10478 | Capscrew | Нет на складе | |
| 34 | 983/00559 | Capscrew | Нет на складе | |
| 35 | 903/04849 | Washer locking | Нет на складе | |
| 36 | 983/00576 | Ram hydraulic cylinder Cutter crusher | Нет на складе | |
| 37 | 983/00577 | Casing | Нет на складе | |
| 38 | 983/00578 | Capscrew | Нет на складе | |
| 39 | 983/00579 | Washer spring | Нет на складе | |
| 40 | 983/00580 | Hose | Нет на складе | |
| 41 | 983/00581 | Elbow | Нет на складе | |
| 42 | 983/00582 | Body | Нет на складе | |
| 43 | 983/00583 | Spool | Нет на складе | |
| 44 | 983/00584 | Wiper | Нет на складе | |
| 45 | 983/00585 | Cover | Нет на складе | |
| 46 | 983/00586 | Capscrew | Нет на складе | |
| 47 | 983/00587 | Seal | Нет на складе | |
| 48 | 983/00595 | Bearing ball | Нет на складе | |
| 49 | 983/00588 | Ring retaining | Нет на складе | |
| 50 | 983/00589 | O-Ring | Нет на складе | |
| 51 | 983/00590 | Ring supporting | Нет на складе | |
| 52 | 983/00591 | Elbow | Нет на складе | |
| 53 | 983/00592 | Seal | Нет на складе | |
| 54 | 983/00593 | Cover | Нет на складе | |
| 55 | 983/00057 | Capscrew | Нет на складе | |
| 56 | 903/03218 | Plug Flange | Нет на складе | |
| 57 | 983/00594 | Capscrew | Нет на складе | |
| 58 | 983/00561 | Washer lock | Нет на складе | |
| 59 | 983/00591 | Elbow | Нет на складе | |
| 60 | 613/07700 | Hose | Нет на складе | |
| 61 | 1604/0004 | Adaptor Male | Нет на складе | |
| 62 | 1406/0018 | Washer Bonded | Нет на складе | |
| 63 | 816/40014 | Adapter | Нет на складе | |
| 64 | 45/910400 | Coupling | Нет на складе | |
| 65 | 45/910500 | Coupling | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
